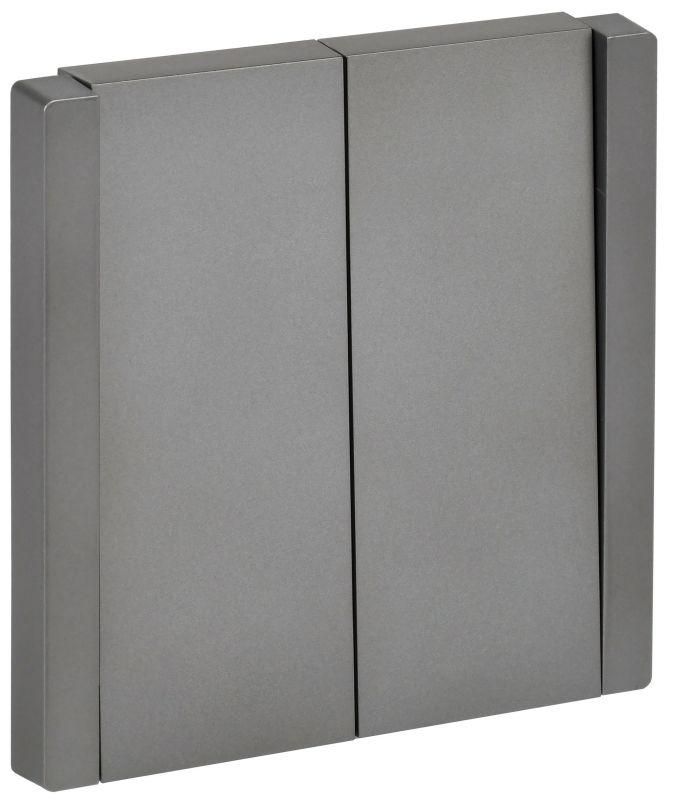

Выключатель перекрестный 2-кл. СП FORTE&PIANO 10А FP509 сталь IEK FP-V23-0-10-1-K46

Выключатель перекрестный 2-клавишный 10А сталь от IEK (ИЭК) - устройство для управления освещением из трёх и более мест, например, в длинных коридорах или на лестницах. Артикул fp-v23-0-10-1-k46 относится к серии FORTE&PIANO и выполнен в прочном металлическом корпусе.

Назначение и область применения

Перекрестный выключатель используется в схемах управления светом с трёх и более точек. Отличается от обычного проходного тем, что соединяет два проходных выключателя между собой. Подходит для установки в жилых домах, офисах, общественных зданиях - там, где важно включить/выключить свет с нескольких входов: у подъезда, середины коридора и у выхода.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или энергосберегающие светильники)
• Количество клавиш: 2 - каждая управляет своей цепью, можно контролировать две группы освещения одновременно
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность, особенно в условиях повышенной нагрузки или влажности
• Стандарт: соответствует требованиям ГОСТ Р 50345 и IEC 60669-1
• Рабочее напряжение: до 250 В переменного тока

Совместимость и монтаж

Выключатель fp-v23-0-10-1-k46 совместим с другими изделиями серии FORTE&PIANO, в том числе с проходными и обычными выключателями того же бренда. Устанавливается в стандартную круглую подрозетник 68 мм. Клеммы рассчитаны на провода сечением 0,5–2,5 мм2. Для правильной работы требуется подключение по схеме: два проходных выключателя на концах цепи, один перекрестный - между ними. Монтаж выполняется после отключения питания. Напряжение на контактах не должно превышать 250 В.

Безопасность и стандарты

Устройство соответствует российским и европейским нормам безопасности: ГОСТ Р 50345 и IEC 60669-1. Корпус из стали защищает от внешних повреждений, но не имеет защиты от воды (IP20). Не предназначен для установки во влажных помещениях без дополнительной защиты.

Преимущества

• Металлический корпус увеличивает срок службы и снижает риск деформации при частом использовании
• Две клавиши позволяют управлять двумя независимыми группами света - удобно для многофункциональных помещений
• Совместимость с серией FORTE&PIANO обеспечивает единый дизайн и надёжное соединение с другими элементами системы
• Простой монтаж благодаря стандартизированным клеммам и посадочному размеру

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью (ванная, баня, подвал) - степень защиты IP20 не предохраняет от попадания воды
• Не работает автономно - требует обязательного сочетания с двумя проходными выключателями
• Подходит только для сетей 220–250 В; не применяется в системах постоянного тока или напряжением выше 250 В
• Не рекомендован для управления мощными нагревательными приборами или двигателями - максимальная нагрузка 10 А

Примеры использования

• Лестница в двухэтажном доме: выключатель у входа, перекрестный на площадке, второй проходной у верхнего этажа
• Длинный коридор в офисе: три точки управления - у начала, середины и выхода
• Гостиная с двумя зонами освещения: одна клавиша - основной свет, вторая - декоративная подсветка

Практические советы

• При замене старого выключателя проверьте, что новое устройство fp-v23-0-10-1-k46 точно соответствует схеме подключения - неверное подсоединение приведёт к отказу функции
• Используйте только медные провода сечением 1,5–2,5 мм2 - меньшее сечение может перегреваться
• При монтаже в многоквартирном доме убедитесь, что все участники схемы используют устройства одной серии - это исключит проблемы с контактным давлением и износом
• Не закручивайте клеммы слишком сильно - это может повредить пластиковые детали внутри механизма
• Для контроля работоспособности перед окончательной фиксацией временно подключите питание и протестируйте работу всех клавиш
