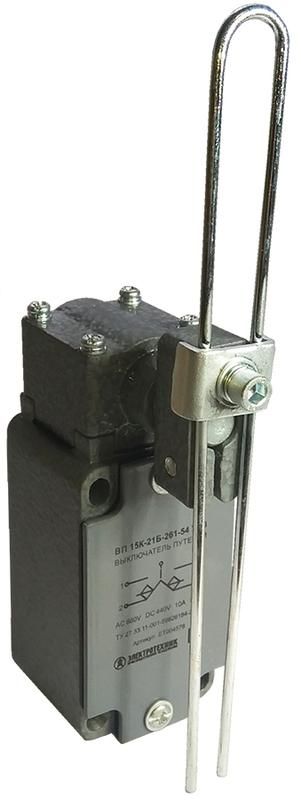

Выключатель путевой ВП 15К-21Б-261-54 У2.3 IP54 рычаг регулир. по длине полумгновенный Электротехник ET004578

Выключатель путевой ВП 15К-21Б-261-54 У2.3 от бренда Электротехник - устройство для фиксации и контроля положения движущихся узлов в автоматических системах. Его регулируемый рычаг и защита IP54 делают его надёжным решением для промышленной автоматизации, особенно там, где важна точность срабатывания и долговечность.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-261-54 У2.3 используется для автоматического отключения или переключения цепей при достижении механизмом заданного положения. Применяется в системах управления, сигнализации и контроля перемещений: на конвейерах, лифтах, станках, шлюзах, транспортерах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В - подходит для сетей переменного и постоянного тока в промышленном оборудовании;
• Тип управления: регулируемый поворотный рычаг - позволяет точно настраивать угол и зону срабатывания;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкую логику управления;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: силумин - легкий, прочный сплав, устойчивый к механическим нагрузкам и коррозии;
• Габариты: 69×40×260 мм - компактный размер, удобный для установки в ограниченных пространствах;
• Тип срабатывания: полумгновенный - быстрое переключение контактов при достижении порогового положения, снижает риск зависания;
• Способ монтажа: на винты - крепление через отверстия в основании корпуса.

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-261-54 У2.3 совместим с большинством стандартных крепёжных решений. Для монтажа используйте винты M4–M6, соответствующие толщине монтажной поверхности. Учитывайте посадочные размеры: расстояние между отверстиями для крепления составляет около 60 мм. Регулируемый рычаг можно изменить по длине и углу - перед установкой проверьте, чтобы он не задевал соседние детали при работе механизма. Подключение проводов - к клеммам внутри корпуса; после монтажа обязательно закройте крышку и затяните болты.

Безопасность и стандарты

Выключатель путевой ВП 15К-21Б-261-54 У2.3 предназначен для использования в системах безопасности, что подтверждает его соответствие требованиям к аварийному отключению. Соответствует ГОСТ Р МЭК 60947-5-1. Классификация У2.3 указывает на исполнение для умеренного климатического района с повышенной влажностью и температурными колебаниями.

Преимущества

• Регулируемый рычаг даёт возможность адаптировать зону срабатывания под конкретную геометрию движения - не требует доработки оборудования;
• Полумгновенное действие минимизирует вероятность «провала» контактов при вибрациях;
• Защита IP54 позволяет использовать в условиях пыльных цехов, на открытых площадках или рядом с мойками;
• Силуминовый корпус устойчив к ударным нагрузкам и не деформируется при длительной эксплуатации;
• Комбинированная пара контактов (НЗ+НО) позволяет реализовать сложные алгоритмы управления без внешних реле.

Ограничения применения

• Не предназначен для погружения в жидкости - IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой;
• Не рекомендован для сред с агрессивными химическими веществами (кислоты, щёлочи) - материал корпуса не устойчив к таким воздействиям;
• Максимальная частота срабатывания не указана - при частом использовании (>1000 циклов/час) требуется периодическая проверка состояния контактов;
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты (Ex).

Примеры использования

• Конвейерная лента: фиксирует крайнее положение груза, отключая двигатель при достижении точки разгрузки;
• Лифтовая система: определяет положение кабины на этажах, запуская сигнал и открывая двери;
• Станок с ЧПУ: контролирует возврат инструмента в исходное положение перед следующим циклом;
• Шлюзовые ворота: срабатывает при полном открытии/закрытии, отправляя сигнал в систему управления.

Практические советы

• Перед установкой проверьте свободный ход рычага - он не должен тереться о раму или другие элементы;
• Используйте кабель с жилами не менее 1,5 мм2 для подключения - это обеспечит надёжность при токе до 10 А;
• При монтаже в местах с вибрацией закрепите кабель хомутиком, чтобы избежать перелома проводов у входа в корпус;
• Регулярно осматривайте контактную группу - при появлении окисления или подгаров замените выключатель путевой ВП 15К-21Б-261-54 У2.3 даже при сохранении работоспособности;
• Артикул et004578 - единственный в линейке с этим сочетанием рычага и контактов, не заменяйте аналогами без проверки габаритов и типа действия.
