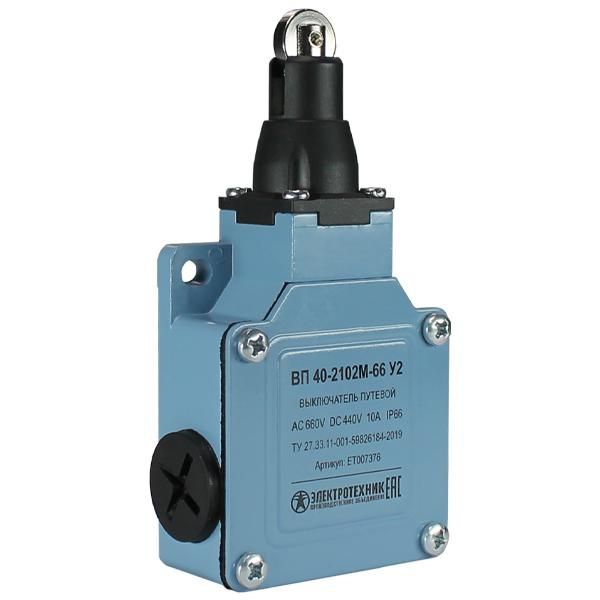

Выключатель путевой ВП 40-2102М-66 У2 1НО+1НЗ IP66 толкатель с роликом мгновенный без сальника Электротехник ET007376

Выключатель путевой ВП 40-2102М-66 У2 от бренда Электротехник - это надёжный концевой выключатель с двумя переключающими контактами (НО+НЗ) и толкателем с роликом, предназначенный для фиксации положений механизмов в условиях запылённой и влажной среды. Его высокая степень защиты IP66 и металлический корпус делают его устойчивым к механическим воздействиям, что особенно важно на производстве.

Назначение и область применения

Выключатель путевой ВП 40-2102М-66 У2 используется для автоматического отключения или изменения режима работы оборудования при достижении им определённого положения. Подходит для установки на станках, конвейерах, шлюзах, лифтах, системах перемещения грузов и других механизмах с линейным или поворотным движением. Контакты НО и НЗ позволяют одновременно контролировать два состояния - например, «дверь открыта» и «дверь закрыта» - без необходимости использовать два отдельных устройства.

Технические характеристики

• Тип изделия: Концевой выключатель
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип включения: Мгновенный - контакт замыкается/размыкается сразу при срабатывании, без задержки
• Номинальный ток: 10 А - подходит для управления нагрузками до 2,2 кВт при 220 В переменного тока
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды из любого направления
• Тип элемента управления: Толкатель с роликом - обеспечивает плавное срабатывание при контакте с поверхностью, снижает износ
• Тип подключения: Кабельный ввод PG - позволяет подключить кабель диаметром 5–9 мм без дополнительных муфт
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных цехах и жарких зонах
• Материал корпуса: Металл с порошковым покрытием - устойчив к коррозии, ударопрочный
• Габариты: 58×25×105,5 мм - компактная форма для установки в ограниченном пространстве
• Диаметр корпуса: 25 мм - совместим с типовыми креплениями и трубчатыми держателями
• Форма корпуса: Прямоугольный параллелепипед - удобна для монтажа на плоские поверхности
• Функции безопасности: Да - соответствует требованиям к аварийному отключению

Совместимость и монтаж

Выключатель путевой ВП 40-2102М-66 У2 монтируется на раму, стенку или специальный кронштейн с помощью двух крепёжных отверстий в основании корпуса. Диаметр крепёжных отверстий не указан - рекомендуется проверить по чертежу или образцу перед заказом. Кабельный ввод PG позволяет подключить кабель сечением до 2,5 мм2 без дополнительных переходников. Для точного срабатывания необходимо соблюдать угол подхода толкателя - идеально 90° к поверхности. Роликовый толкатель требует минимального усилия для активации - подходит для слабых приводов. Отсутствие сальника означает, что устройство не рассчитано на герметичную среду с жидкостями под давлением.

Безопасность и стандарты

Выключатель путевой ВП 40-2102М-66 У2 имеет функции безопасности, что подтверждает соответствие требованиям к аварийному отключению согласно ГОСТ Р 51330.10 и IEC 60947-5-1. Степень защиты IP66 гарантирует безопасную работу в помещениях с повышенной влажностью, где возможны мойки или брызги технологических жидкостей. Корпус выполнен из металла с антикоррозийным покрытием - исключает риск возгорания при перегреве.

Преимущества

• Два типа контактов (НО+НЗ) в одном корпусе - экономят место и провода
• Мгновенное действие - минимизирует вероятность зависания или некорректного срабатывания
• Роликовый толкатель - снижает трение и продлевает срок службы при частых циклах
• IP66 - можно применять там, где обычные выключатели выходят из строя из-за пыли или влаги
• Широкий диапазон температур - подходит для холодильных камер и летних открытых площадок
• Металлический корпус - выдерживает удары и вибрацию, не деформируется при монтаже

Ограничения применения

• Не предназначен для погружения в воду - IP66 не равен IP67/IP68
• Отсутствует сальник - нельзя использовать в средах с постоянным потоком масла, химикатов или пара под давлением
• Номинальный ток 10 А - не подходит для управления двигателями выше 2,2 кВт без контактора
• Не имеет регулировки силы срабатывания - фиксированная чувствительность
• Подключение только через кабельный ввод PG - невозможно подключить к клеммной колодке без адаптера

Примеры использования

• На конвейере: фиксирует окончание движения платформы - размыкает НЗ и замыкает НО, чтобы включить следующую операцию
• На дверях шлюза: НО сигналит «дверь открыта», НЗ - «дверь закрыта»; система не запускает цикл, пока оба условия не выполнены
• На станке с ЧПУ: останавливает ось при достижении крайнего положения, предотвращая столкновение
• В системе подъёмника: срабатывает при нижнем и верхнем пределе хода, отключая двигатель

Практические советы

• Перед установкой проверьте, чтобы толкатель мог свободно двигаться без заеданий - даже малые перекосы вызывают преждевременный износ ролика
• Используйте кабель с термостойкой изоляцией (например, РКГМ) при работе при температурах ниже –20 C
• При монтаже на вибрирующем оборудовании закрепите выключатель с использованием контргайки или виброгасящего крепления
• Для контроля положения с большими допусками используйте толкатель с длинным рычагом - он увеличивает зону срабатывания
• Артикул et007376 - единственный номер для заказа запчастей и аналогов. Сохраняйте его при ремонте или замене
