Выключатель путевой YBLX-K1/111 c одинарным роликом | 441025 CHINT

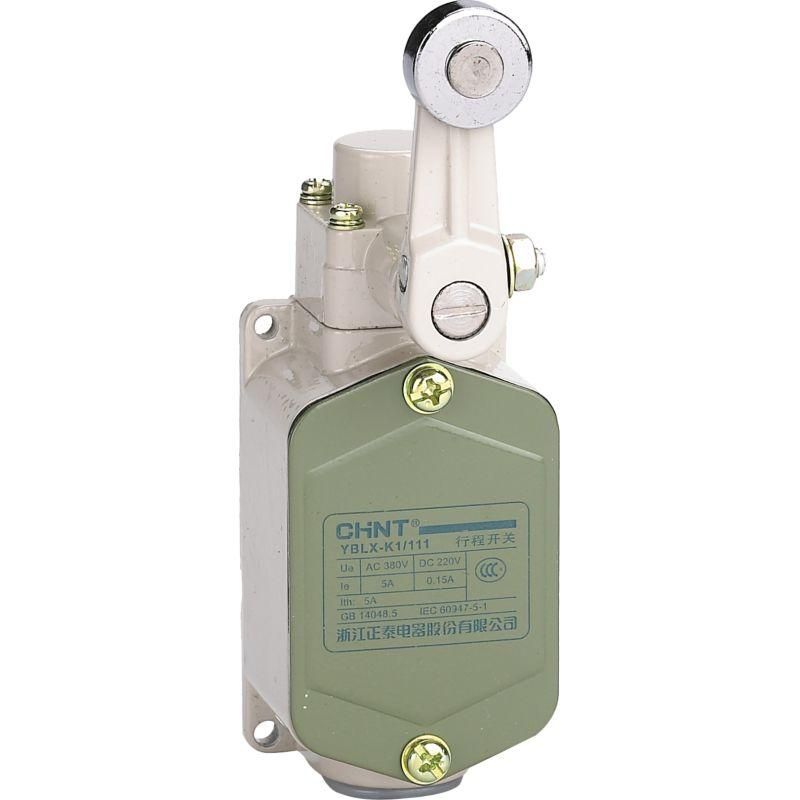

Выключатель путевой с одинарным роликом YBLX-K1/111 от CHINT — это надёжный концевой выключатель для точной фиксации положения механизмов в системах безопасности. Артикул 441025 применяется там, где требуется механическое срабатывание при достижении предельного положения.

Назначение и область применения

Выключатель путевой YBLX-K1/111 предназначен для автоматического отключения или переключения электрической цепи при достижении объектом заданного положения. Он реагирует на физическое воздействие — например, когда движущаяся часть станка или конвейера задевает ролик. Применяется в системах безопасности: для ограничения хода грузоподъёмных устройств, станков, шлюзов, лифтов, автоматических ворот и других механизмов с линейным перемещением.

Технические характеристики

• Тип: Концевой выключатель с роликовым рычагом
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В)
• Степень защиты: IP52 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от капель воды, падающих вертикально
• Диаметр ролика: 18 мм
• Материал корпуса: металл с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Рабочая температура: от –5 °C до +40 °C — не подходит для холодных складов или жарких цехов без кондиционирования
• Габариты: 135×44×41 мм
• Подключение: кабельный ввод типа PG — позволяет пропустить провод через резьбовой патрубок без дополнительных муфт

Совместимость и монтаж

Выключатель путевой YBLX-K1/111 монтируется на раму, стенку или опорную конструкцию так, чтобы ролик был расположен на пути движения детали. Кабельный ввод PG обеспечивает простую фиксацию проводов — достаточно затянуть гайку после продевания кабеля. Учитывайте посадочные размеры: корпус имеет прямоугольную форму, поэтому требует свободного места вокруг для беспрепятственного срабатывания. Подключение выполняйте согласно схеме: НЗ и НО контакты изолированы друг от друга, что позволяет использовать один контакт для аварийной остановки, другой — для сигнализации.

Безопасность и стандарты

Выключатель соответствует требованиям для использования в цепях с напряжением до 380 В переменного тока и 220 В постоянного тока. Серия YBLX-K1 проектировалась с учётом требований к оборудованию для систем безопасности, однако не сертифицирована как безопасностный компонент по EN ISO 13849. Для критически важных применений рекомендуется проверять соответствие проектной документации.

Преимущества

• Универсальный роликовый рычаг — легко адаптируется под разные углы столкновения
• Металлический корпус с покрытием — долговечен в агрессивных средах (пыль, масло, влага)
• Чёткая коммутация — контакты обеспечивают надёжное переключение даже при малых нагрузках
• Кабельный ввод PG исключает необходимость в дополнительных соединительных коробках

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах — отсутствует взрывозащита
• IP52 не обеспечивает защиту от струй воды или погружения — нельзя использовать в условиях мойки или повышенной влажности
• Работает только в диапазоне температур –5…+40 °C — не подходит для улицы зимой или печных участков
• Максимальный ток постоянного тока всего 0,15 А — не годится для управления мощными нагрузками на постоянном токе

Примеры использования

• Ограничение хода элеватора в цехе — выключатель срабатывает при достижении верхней точки
• Автоматическая остановка конвейера при выходе продукта за границу
• Фиксация положения режущего инструмента на станке ЧПУ перед возвратом в начальную позицию
• Контроль открытия/закрытия люка в системе сбора отходов

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно повернуться — не допускайте боковых усилий, которые могут деформировать механизм
• Используйте кабели с подходящим внешним диаметром для ввода PG — слишком толстый кабель не войдёт, слишком тонкий — будет болтаться
• При использовании в цепях с высокой частотой срабатывания (более 100 раз/час) контролируйте износ ролика — он может потребовать замены раньше срока службы контактов
• Артикул 441025 совместим с другими изделиями серии YBLX-K1 — можно собирать модульные системы с несколькими выключателями
