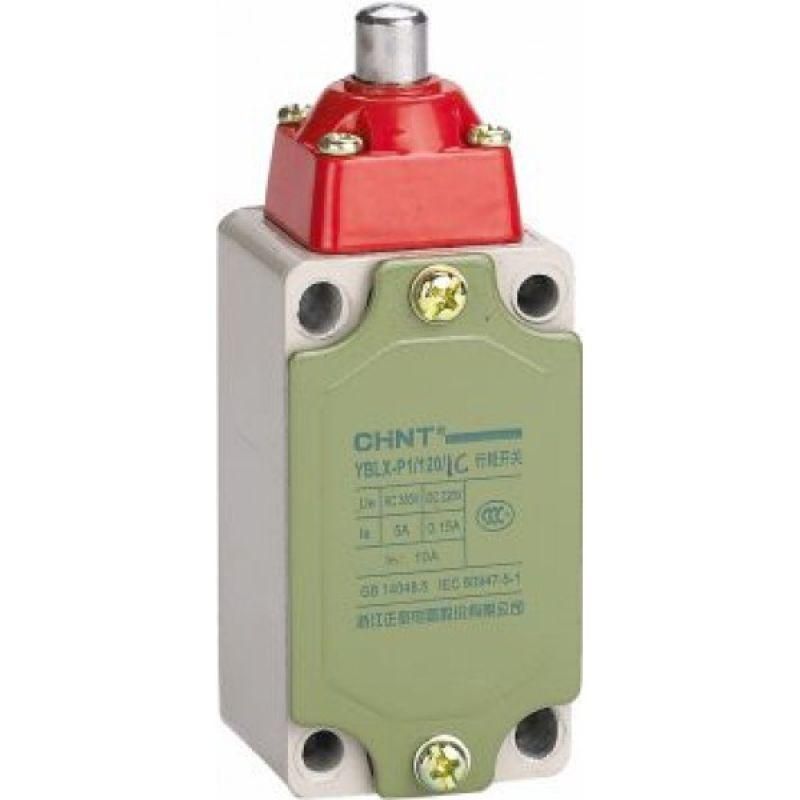

Выключатель путевой YBLX-P1/120/1C прямого действия с буфером | 437072 CHINT

Выключатель путевой YBLX-P1/120/1C прямого действия с буфером от CHINT предназначен для точной фиксации положений движущихся механизмов в системах автоматизации. Этот выключатель обеспечивает надёжное коммутирование при механическом воздействии, применяется там, где важна безопасность и точность позиционирования.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1C прямого действия с буфером используется для автоматического отключения, переключения или контроля работы оборудования при достижении заданного предела перемещения. Подходит для установки на станках, конвейерах, лифтах, кранах и других устройствах с линейным или поворотным движением. Применяется в системах безопасности для предотвращения выхода механизма за допустимые границы.

Технические характеристики

• Тип: Концевой выключатель с пружинным стержнем и буфером
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В)
• Степень защиты: IP52 — защита от пыли и капель воды, падающих вертикально
• Подключение: Кабельный ввод с резьбой PG (стандартная гильза для провода)
• Рабочая температура: от –5 °C до +40 °C
• Материал корпуса: Металлический корпус с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Габариты: 110×42×42 мм

Совместимость и монтаж

Выключатель путевой YBLX-P1/120/1C прямого действия с буфером совместим с большинством стандартных креплений для концевых выключателей. Устанавливается на жёсткую поверхность с помощью болтов или кронштейнов. Кабельный ввод PG позволяет подключить провод сечением до 1,5 мм². Буфер снижает ударную нагрузку на механизм, продлевая срок службы. Перед монтажом проверьте, чтобы ось стержня была параллельна направлению движения — иначе возможен износ или заклинивание.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам для управления движением в соответствии с международными стандартами для промышленной автоматизации. Номинальное напряжение до 380 В переменного тока и 220 В постоянного тока соответствует классу безопасности для средних нагрузок. IP52 обеспечивает достаточную защиту в условиях цеха с низкой влажностью и пылью, но не рассчитан на мойку высоким давлением или работу в сыром помещении.

Преимущества

• Универсальная комбинация контактов (1НЗ+1НО) позволяет использовать один выключатель для двух функций — например, остановка и сигнализация
• Пружинный стержень с буфером обеспечивает плавное срабатывание и снижает риск поломки при частых циклах
• Металлический корпус с порошковым покрытием устойчив к вибрациям и агрессивной среде
• Кабельный ввод исключает необходимость в дополнительных соединительных коробках

Ограничения применения

• Не рекомендуется для использования в помещениях с температурой ниже –5 °C или выше +40 °C — возможны отказы в работе
• IP52 не защищает от струй воды, брызг сбоку или погружения — не применять во влажных зонах без дополнительной защиты
• Номинальный ток по постоянному току ограничен 0,15 А — нельзя использовать для управления мощными нагрузками постоянного тока
• Не предназначена для частого ручного срабатывания — предназначен для механического взаимодействия с оборудованием

Примеры использования

• Ограничение хода стола фрезерного станка в крайних положениях
• Автоматическая остановка конвейера при достижении точки разгрузки
• Фиксация положения люка подъёмника перед запуском
• Контроль положения двери шлюза в производственной линии

Практические советы

• Выбирайте место установки так, чтобы стержень срабатывал без перекоса — угол отклонения не должен превышать 5°
• Проверяйте посадочный диаметр и тип крепления перед заказом — выключатель YBLX-P1/120/1C прямого действия с буфером имеет фиксированные размеры 110×42×42 мм
• Используйте кабели с термостойкой изоляцией, особенно при длительной работе при +40 °C
• Перед первым запуском протестируйте срабатывание вручную — убедитесь, что буфер работает мягко, без резких щелчков
• Артикул 437072 от CHINT — это часть серии YBLX-P1; аналогичные модели этой серии отличаются числом контактов или типом подключения — сверьте спецификацию перед заменой
