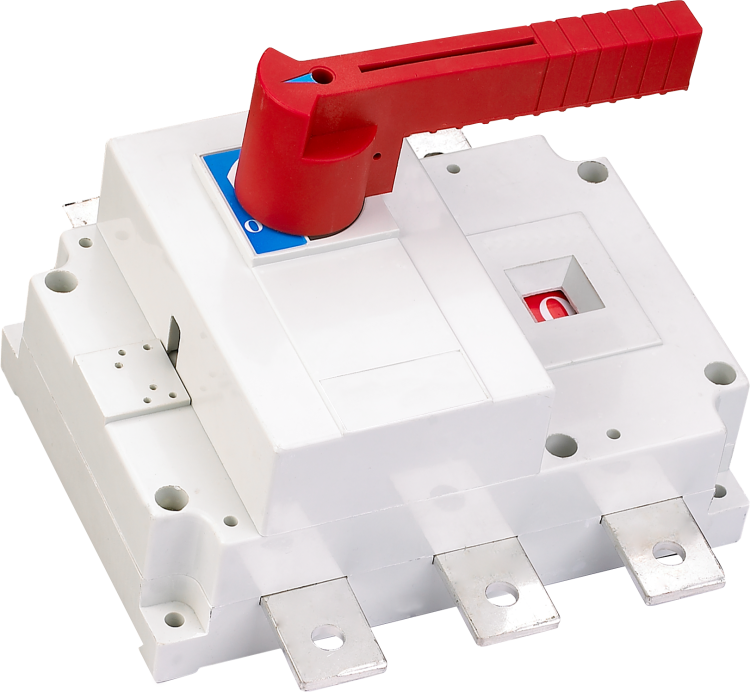

Выключатель-разъединитель 1600A 4P ВР-101 | 40036DEK DEKraft APC

Выключатель-разъединитель 1600A 4P ВР-101 от DEKraft предназначен для безопасного отключения силовых цепей до 1600 А в распределительных щитах. Этот аппарат сочетает функции коммутации и создания видимого разрыва цепи, что делает его ключевым элементом в системах с высокими требованиями к безопасности обслуживания.

Назначение и область применения

Выключатель-разъединитель 1600A 4P ВР-101 используется для ручного отключения мощных электрических цепей перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых включений/выключений под нагрузкой — его задача — надёжно разомкнуть цепь и зафиксировать её в отключенном состоянии. Применяется в промышленных распределительных щитах: на входе оборудования, у крупных двигателей, конвейеров, печей, компрессоров. Подходит для систем с смешанными нагрузками (активными и индуктивными), соответствует категории применения AC-22B.

Технические характеристики

• Количество полюсов: 4 — позволяет отключать все фазы одновременно, включая ноль (если есть);
• Номинальный ток: 1600 А — выдерживает постоянную нагрузку до этого значения;
• Номинальное напряжение изоляции: 690 В — рассчитан на работу в сетях до 690 В переменного тока, 50 Гц;
• Условный ток короткого замыкания: 50 кА — способен выдерживать кратковременные токи КЗ до этой величины без разрушения;
• Степень защиты IP00 — нет защиты от пыли и воды; требует установки внутри закрытого щита;
• Габариты: 175×360×498 мм — учтите эти размеры при проектировании шкафа;
• Тип присоединения: винтовые медные клеммы — обеспечивают прочное и низкоомное соединение с проводниками;
• Элемент управления: ручка-переключатель — наглядное положение “ВКЛ” / “ВЫКЛ”, легко фиксируется в обоих состояниях;
• Блокировка: да — возможность запирания в положении “ВЫКЛ” для предотвращения случайного включения;
• Способ монтажа: на монтажную плату — крепится болтами к металлической пластине внутри щита;
• Подвод питания: сверху или снизу — гибкая схема подключения, не требует перестановки устройства.

Совместимость и монтаж

Выключатель-разъединитель 1600A 4P ВР-101 совместим с любыми распределительными щитами, где предусмотрена монтажная плата достаточного размера. Для правильной установки требуется свободное место вокруг корпуса — минимум 50 мм с каждой стороны для доступа к ручке и клеммам. Установка допускается только в сухих помещениях, защищённых от механических воздействий. Нельзя использовать вне щита или в условиях повышенной влажности — IP00 исключает открытый монтаж. Клеммы рассчитаны на медные провода сечением до 150–185 мм² (зависит от типа жилы); проверьте соответствие по паспорту производителя.

Безопасность и стандарты

Выключатель-разъединитель 1600A 4P ВР-101 соответствует требованиям к устройствам категории AC-22B (IEC 60947-3): работает с индуктивными и смешанными нагрузками. Двойной разрыв каждого контакта гарантирует эффективное гашение дуги при отключении под нагрузкой, снижая риск оплавления контактов. Блокировка ручки соответствует нормам LOTO (Lockout-Tagout) — позволяет применять замки и бирки для предотвращения неквалифицированного включения. Сертификация соответствует международным стандартам на оборудование среднего класса напряжения.

Преимущества

• Медные клеммы — минимальные потери энергии, долговечность, устойчивость к окислению;
• Двойной разрыв контактов — увеличенная надёжность гашения дуги, меньше износа;
• Фиксация ручки в двух положениях — исключает самопроизвольное переключение;
• Обратимый подвод питания — упрощает проектирование схемы, не требует изменения ориентации аппарата;
• Встроенная блокировка — обязательный элемент для соблюдения правил техники безопасности при работах на оборудовании.

Ограничения применения

• Не предназначается для частой коммутации под нагрузкой — используйте автоматические выключатели или контакторы для регулярного включения/выключения;
• IP00 — нельзя устанавливать в открытом виде, на улице, во влажных или пыльных зонах;
• Требуется монтажная плата — невозможно крепление на DIN-рейку;
• Нет индикации состояния — необходимо внешнее указание (“ВКЛ/ВЫКЛ”) на лицевой панели щита;
• Не имеет защиты от перегрузки или КЗ — обязательно использование в паре с предохранителем или автоматическим выключателем.

Примеры использования

• Главный выключатель на входе промышленного щита, обслуживающего линию с несколькими двигателями;
• Отключающее устройство перед частотным преобразователем или большим нагревательным элементом;
• Разъединитель в цепи конвейера, где требуется физическое отключение для планового ТО;
• Использование в системах с двойным питанием — для изоляции одной ветви при работе на резерве.

Практические советы

• Перед монтажом проверьте, чтобы площадь монтажной плиты была больше габаритов аппарата — 175×360 мм — и имела отверстия под крепёж;
• При подключении проводов затягивайте клеммы усилием, указанном в паспорте — переусилие повредит контакт, недостаточное — вызовет нагрев;
• Используйте метки на ручке и на дверце щита: “ОТКЛЮЧЕНО — РАБОТАТЬ ЗАПРЕЩЕНО”;
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно после многократных отключений под нагрузкой;
• Для работы в системах с высокой вероятностью КЗ — всегда применяйте в связке с быстродействующим предохранителем или автоматом с Icu ≥ 50 кА.
