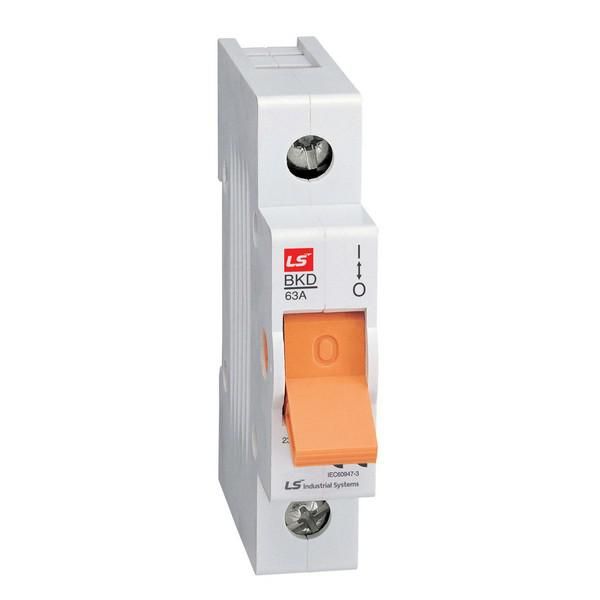

Выключатель разъединитель BKD 1P 80A | 061106558B Lsis

Выключатель разъединитель 1P 80A от LS Electric - устройство для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Артикул 061106558b рассчитан на работу в сетях переменного тока до 380 В и подходит для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Выключатель разъединитель 1P 80A используется исключительно для механического отключения питания - он не предназначен для частых включений/выключений под нагрузкой. Его задача - обеспечить видимый разрыв цепи при ремонте, проверке или экстренной остановке оборудования. Применяется в промышленных щитах управления, на входе к станкам, насосам, нагревательным элементам и другим нагрузкам до 80 А.

Технические характеристики

• Количество полюсов: 1 - управляет одной фазой сети
• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживает контактная система
• Напряжение: 380 В - рабочее напряжение переменного тока (AC)
• Тип изделия: рубильник - механический разъединитель с ручным управлением
• Способ подключения: зажимное, винтовое - провода фиксируются болтами, требует затяжки усилием
• Тип рукоятки: тумблер - рычаг для ручного переключения в положения «Вкл./Выкл.»
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Исполнение: стационарное - устанавливается жестко, не перемещается после монтажа
• Количество нормально открытых (НО) контактов: 1 - один размыкающий контакт в состоянии «Выкл.»

Совместимость и монтаж

Выключатель разъединитель 1P 80A монтируется на DIN-рейку или прямо на монтажную плату. Для надёжного соединения используйте медные провода сечением не менее 16 мм2. Убедитесь, что посадочные отверстия совпадают с габаритами устройства - размеры указаны в чертежах производителя. После установки проверьте плотность затяжки винтов: слабый контакт вызывает перегрев, избыточная затяжка повредит резьбу.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для разъединителей. IP20 не обеспечивает защиту от внешней среды - не применяйте в сырых, пыльных или наружных условиях. Отключение под нагрузкой допускается лишь в пределах номинала - при больших токах возможна дуга и повреждение контактов.

Преимущества

• Чёткая визуальная индикация состояния - тумблер показывает, включен ли ток
• Простая конструкция - мало деталей, высокая надёжность
• Подходит для систем, где требуется физический разрыв цепи (например, по правилам безопасности)
• Совместим с большинством стандартных щитов и DIN-реек

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - для этого нужны автоматические выключатели
• Не работает при напряжении выше 380 В - риск пробоя изоляции
• IP20 запрещает использование вне закрытых щитов
• Не имеет функций защиты от перегрузки или КЗ - обязательно использовать в паре с автоматическим выключателем

Примеры использования

• Входной разъединитель перед частотным преобразователем на станке
• Отключение питания группы освещения в цеху перед техобслуживанием
• Разрыв цепи для работы с нагревательными элементами в термических камерах
• Аварийное отключение насосной группы в системе водоснабжения

Практические советы

• Перед заменой или обслуживанием всегда отключайте питание через основной автомат - даже если выключатель разъединитель 1P 80A находится в положении «Выкл.»
• Проверяйте температуру контактов каждые 6–12 месяцев - перегрев указывает на плохой контакт или перегрузку
• Не используйте этот аппарат как замену автоматическому выключателю - он не спасёт от перегрузки
• При сборке щита располагайте его рядом с другими коммутирующими устройствами - так удобнее контролировать состояние всей цепи
• Артикул 061106558b от LS Electric совместим с аналогичными изделиями LSIS - можно менять в рамках одного проекта без изменения схемы
