Выключатель нагрузки NXHB-125 1P 80A(R) | 193170 CHINT

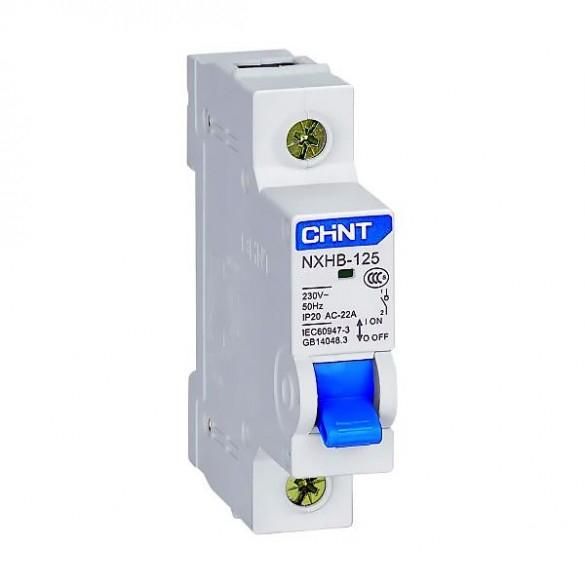

Выключатель нагрузки 1P 80A(R) NXHB-125 от бренда CHINT - это однополюсный коммутационный аппарат для безопасного отключения нагрузки в распределительных щитах. Он предназначен для ручного управления цепями до 80 А в бытовых и промышленных системах, обеспечивает надёжное физическое размыкание цепи и совместим с типовой DIN-рейкой.

Назначение и область применения

Выключатель нагрузки 1P 80A(R) NXHB-125 используется для ручного включения и отключения электрической нагрузки в однофазных цепях. Его основная задача - обеспечить видимое и надёжное разрывание цепи при техобслуживании, ремонте или замене оборудования. Применяется в качестве вводного аппарата в конечных распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Подходит для нагрузок с активной или слегка индуктивной составляющей, таких как освещение, нагреватели, насосы, малые станки.

Технические характеристики

• Количество полюсов: 1 (однополюсный)
• Номинальный ток: 80 А
• Номинальное напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Категория применения: AC21B - для включения/отключения резистивных нагрузок; AC22A - для включения/отключения индуктивных нагрузок (например, двигателей)
• Кратковременная перегрузочная способность: 12 × Ie (960 А) в течение 1 секунды
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная симметричная)
• Подключение: гибкий кабель, шины типа PIN и FORK
• Степень загрязнения: 2 - допустимо наличие умеренного количества пыли и конденсата

Совместимость и монтаж

Выключатель нагрузки 1P 80A(R) NXHB-125 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2 (медные). Шины типа PIN и FORK также подходят - это удобно при компактной сборке щита. Устройство занимает всего один модуль (18 мм), что позволяет экономить место в распределительном щите. Совместим со всеми другими устройствами серии NXHB-125, включая двух-, трёх- и четырёхполюсные аналоги.

Безопасность и стандарты

Выключатель нагрузки 1P 80A(R) NXHB-125 соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Категории применения AC21B и AC22A гарантируют соответствие нормам безопасности при работе с различными типами нагрузок. Наличие четко выраженной механической фиксации положения «ВКЛ/ОТКЛ» обеспечивает визуальный контроль состояния цепи - важное требование для работ по техобслуживанию. Однако, поскольку степень защиты IP20, устройство не предназначено для установки во влажных, пыльных или открытых помещениях.

Преимущества

• Чёткое визуальное определение положения контакта - важно для соблюдения правил техники безопасности
• Высокая механическая долговечность - 8500 циклов работы без потери функциональности
• Универсальные клеммы - поддерживают как кабельное, так и шинное подключение
• Компактный форм-фактор - занимает минимум места в щите
• Совместимость с серийной продукцией CHINT NXHB-125 - можно использовать в одном щите с автоматами, УЗО и другим оборудованием этой же серии

Ограничения применения

Выключатель нагрузки 1P 80A(R) NXHB-125 не является защитным аппаратом - он не отключает цепь при перегрузке или коротком замыкании. Его нельзя применять вместо автомата. Также запрещена установка в условиях повышенной влажности, пыли, агрессивной среды или на улице - IP20 не обеспечивает защиту от воды и пыли. Не предназначен для частого оперативного включения/отключения (более 1–2 раз в день), так как электрическая износостойкость ограничена 1500 циклами. Не используйте для управления мощными двигателями без предварительного учёта пусковых токов - возможен износ контактов.

Примеры использования

• Вводной выключатель в щите квартиры для отключения всей группы розеток перед ремонтными работами
• Разъединитель для питания тепловентилятора в цеху - позволяет безопасно отключить оборудование при замене ТЭНа
• Отключающее устройство для системы освещения в административном здании
• Компонент в распределительном щите на производстве для ручного отключения насоса или конвейера

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки не превышал 80 А - даже кратковременные перегрузки снижают срок службы контактов
• Не затягивайте клеммы слишком сильно - это повредит медные штыри внутри клеммника
• Если требуется защита от КЗ и перегрузки - обязательно сочетайте этот выключатель с автоматическим выключателем
• При использовании в щитах с несколькими устройствами NXHB-125 - планируйте расположение, чтобы все рычаги были легко доступны
• Для условий с высокой влажностью или пылью выбирайте модели с более высокой степенью защиты (IP65 и выше) - данный вариант NXHB-125 не подходит
