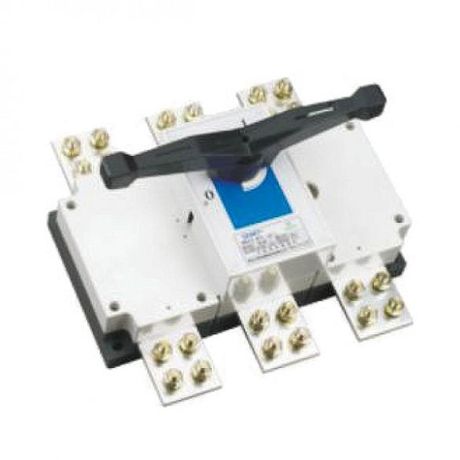

Рукоятка выносная управления | 393281 CHINT Выключатель-разъединитель NH40-1000/3W ,3P ,1000А

Выключатель-разъединитель NH40-1000/3W от CHINT предназначен для безопасного отключения и изоляции силовых цепей переменного тока до 690 В в распределительных системах. Этот трёхполюсный аппарат с выносной рукояткой обеспечивает надёжную коммутацию при высоких нагрузках и используется как главный выключатель в КУ, ВРУ и шкафах управления.

Назначение и область применения

Выключатель-разъединитель NH40-1000/3W применяется для ручного отключения электрической цепи без нагрузки, а также для создания видимого разрыва в цепи - необходимого при обслуживании оборудования. Он устанавливается в качестве главного выключателя в низковольтных комплектных устройствах: ВРУ жилых и промышленных зданий, распределительных щитах, ящиках управления и других системах. Подходит для сетей с частотой 50 Гц и напряжением до 690 В переменного тока, а также для постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 1000 А - способен работать постоянно при такой нагрузке без перегрева
• Номинальное напряжение: 400–690 В переменного тока / до 440 В постоянного тока
• Количество полюсов: 3 - управление всеми фазами одновременно
• Условный номинальный ток короткого замыкания (Icu): 50 кА - способен выдерживать ток КЗ без разрушения
• Номинальная коммутируемая мощность при AC-3, 400 В: 450 кВт - максимальная мощность двигателя, которую можно отключить под нагрузкой
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Количество вспомогательных контактов: 4 - используются для сигнализации состояния (включено/выключено) в системах автоматизации
• Элемент управления: поворотная выносная рукоятка черного цвета - позволяет оперировать устройством на расстоянии
• Конструкция: комплектное устройство в корпусе - готов к монтажу без сборки

Совместимость и монтаж

Выключатель-разъединитель NH40-1000/3W совместим со стандартными DIN-рейками и монтажными платформами, предусмотренными для серий NH40. Установка выполняется в закрытые распределительные шкафы с достаточным свободным пространством вокруг аппарата для обеспечения теплоотвода. Выносная рукоятка требует вывода через стенку шкафа - необходимо предусмотреть отверстие соответствующего диаметра. Монтаж допускается только при отключённом питании. Для подключения используйте медные шины или кабели сечением, рассчитанным на 1000 А.

Безопасность и стандарты

Выключатель-разъединитель NH40-1000/3W соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует механическую блокировку при попытке включения под нагрузкой. Наличие видимого разрыва обеспечивает выполнение норм безопасности при проведении ремонтных работ. Применение в качестве главного выключателя подтверждает соответствие требованиям к аварийному отключению.

Преимущества

• Высокая коммутационная способность (50 кА) - надёжно работает даже при серьёзных аварийных режимах
• Выносная рукоятка - позволяет управлять устройством из безопасного удаления, снижает риск поражения током
• Чёткая визуальная индикация положения - легко определить, включен или отключен аппарат
• 4 вспомогательных контакта - обеспечивают интеграцию с системами контроля и автоматики
• Монолитная конструкция - минимум точек отказа, долгий срок службы без обслуживания

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для редких операций отключения без тока или при минимальной нагрузке
• Защита IP20 исключает использование во влажных, запылённых или открытых помещениях - требуется установка внутри закрытых шкафов
• Не имеет функции автоматического отключения при перегрузке или КЗ - должен использоваться в паре с предохранителем или автоматическим выключателем
• Не рекомендован для мобильных или передвижных установок - только стационарная установка

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома
• Отключающее устройство перед частотным преобразователем на промышленном конвейере
• Разъединитель в распределительном шкафу насосной станции
• Центральный рубильник в ящике управления станком с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и глубины шкафа - корпус NH40-1000/3W занимает значительное пространство
• При подключении шин соблюдайте момент затяжки, указанный в руководстве - переусиливать нельзя
• Вспомогательные контакты подключаются к контроллеру или световой индикации - учтите тип контактов (НО/НЗ) при проектировании схемы
• Рукоятка должна быть доступна для оператора, но недоступна для случайного воздействия - установите защитный кожух или блокиратор
• Проверяйте состояние контактов и механизмов каждые 1–2 года - особенно при частых отключениях
