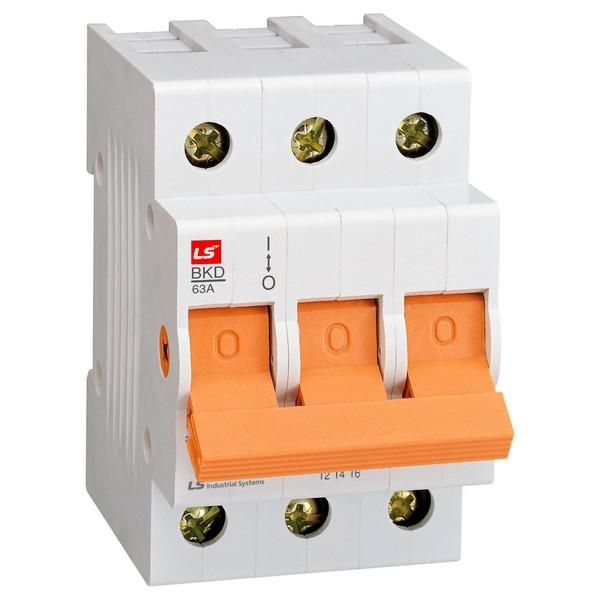

Выключатель разъединитель BKD 3P 80A | 061301908B Lsis

Выключатель разъединитель 3P 80A от LS Electric - устройство для безопасного отключения трёхфазной сети до 80 А при обслуживании или аварийных ситуациях. Артикул 061301908b подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель разъединитель 3P 80A используется для механического отключения электроэнергии от трёх фаз. Он не предназначен для частых включений/выключений под нагрузкой, но обеспечивает надёжную изоляцию цепи при ремонте, техобслуживании или авариях. Применяется в силовых щитах, на входе в оборудование, у станков, насосов, компрессоров и других трёхфазных потребителей.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения
• Напряжение: 380 В переменного тока - для трёхфазных сетей 400 В
• Тип изделия: рубильник - механический разъединитель с видимым разрывом
• Способ подключения: зажимные винтовые клеммы - подходят для проводов до 50 мм2
• Рукоятка: тумблер - удобна для ручного управления, имеет чёткую позицию “ВКЛ”/“ВЫКЛ”
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и брызг воды
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке
• Коммутационная износостойкость: 10 000 циклов - рассчитан на длительную работу при частичных перегрузках
• Количество нормально открытых (НО) контактов: 3 - каждый полюс замыкает цепь при включении

Совместимость и монтаж

Выключатель разъединитель 3P 80A монтируется на стандартную DIN-рейку шириной 35 мм. Установка требует свободного доступа к контактам для подключения кабелей. Подключение выполняется через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать перегрева. Максимальное сечение кабеля - 50 мм2; более толстые жилы не войдут. Для правильной работы важно соблюдать полярность фаз - L1, L2, L3 должны соответствовать маркировке на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для разъединителей. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - не применяйте во влажных, пыльных или наружных условиях. Визуальный разрыв контактов позволяет гарантировать отсутствие напряжения при работе на оборудовании - важный элемент безопасности при техобслуживании.

Преимущества

• Чёткая визуальная индикация состояния - положение тумблера сразу показывает, включено или отключено питание
• Надёжные винтовые зажимы - обеспечивают прочное соединение даже при больших сечениях кабелей
• Компактность - всего 3 модуля DIN позволяют экономить место в шкафу
• Высокая долговечность - 10 000 циклов коммутации гарантируют срок службы более 10 лет при умеренной нагрузке

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требуется дополнительная защита (например, автоматический выключатель перед этим устройством)
• Не предназначена для частого включения/отключения под нагрузкой - это вызовет быстрый износ контактов
• IP20 исключает использование в помещениях с высокой влажностью, на улице или в пыльных средах
• Только для переменного тока - нельзя использовать в цепях постоянного тока

Примеры использования

• Входной разъединитель в щите питания станка с ЧПУ
• Отключающее устройство перед частотным преобразователем
• Разъединитель на вводе в групповой щит конвейерной линии
• Аварийное отключение для системы вентиляции в цеху

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При подключении кабелей используйте наконечники (штыревые или гильзы) - это повысит надёжность соединения
• Не допускайте перегрузки выше 80 А - даже кратковременные пики могут повредить контакты
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях отключения
• Выбирая аналог, обращайте внимание на количество модулей DIN - 3 модуля не всегда помещаются в малогабаритных щитах
