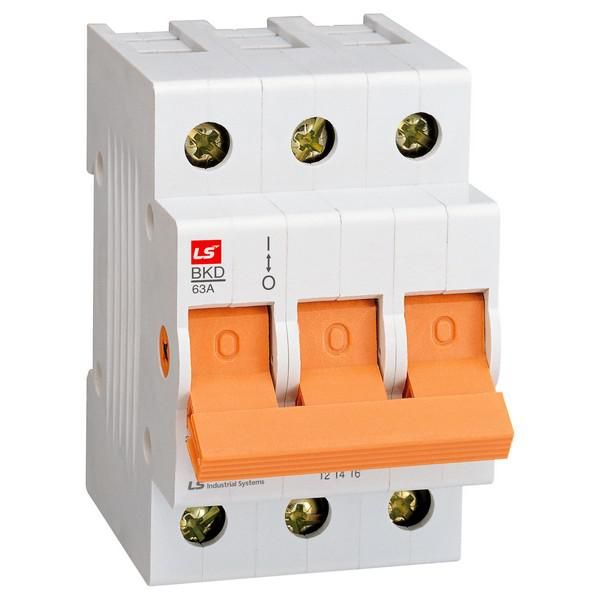

Выключатель разъединитель BKD 3P 100A | 061301918B Lsis

Выключатель разъединитель BKD 3P 100A от LS Electric - устройство для безопасного отключения и коммутации трёхфазной сети переменного тока до 400 В. Подходит для установки на DIN-рейку в распределительных щитах промышленных объектов, где требуется надёжное механическое отключение нагрузки.

Назначение и область применения

Выключатель разъединитель BKD 3P 100A используется исключительно для ручного отключения питания цепей при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых включений/выключений под нагрузкой - это не автоматический выключатель и не контактор. Применяется в системах управления станками, конвейерами, насосными группами и других промышленных установках, где нужна физическая изоляция цепи.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз трёхфазной сети
• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях с линейным напряжением до 400 В
• Тип подключения: зажимное, винтовое - позволяет надёжно закрепить кабели сечением до 50 мм2
• Способ монтажа: на DIN-рейку - совместим со стандартными шасси и щитами
• Количество модулей: 3 - занимает три стандартных модуля шириной 17,5 мм каждый
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Коммутационная износостойкость: 10 000 операций - гарантированный срок службы при условии работы без токовой перегрузки
• Глубина монтажа: 70 мм - требует соответствующего места внутри шкафа
• Рукоятка с возвратом - после отключения остаётся в положении “выкл”, предотвращает случайное включение
• Количество нормально открытых контактов: 3 - каждая фаза имеет собственный разрывной контакт

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать корпус на рейке и подключить кабели через верхние или нижние винтовые зажимы. Максимальное сечение кабеля - 50 мм2; использование проводов большего сечения невозможно. Глубина устройства 70 мм требует наличия свободного пространства за рейкой - проверьте внутреннюю габаритную высоту шкафа перед установкой. Убедитесь, что все фазы подключены правильно - перепутанные провода снижают эффективность безопасности.

Безопасность и стандарты

Выключатель разъединитель BKD 3P 100A соответствует требованиям IEC 60947-3 для аппаратов разъединения. Его конструкция гарантирует видимый разрыв цепи при отключенном состоянии - важное условие для выполнения правил электробезопасности при работах под напряжением. IP20 не предусматривает защиту от воды или пыли - применение допускается только в сухих помещениях без воздействия внешней среды.

Преимущества

• Чёткий визуальный сигнал состояния - рукоятка легко определяет, включено или отключено питание
• Надёжное механическое отключение - минимум точек отказа, нет электроники
• Простота замены - стандартный форм-фактор и комплектация позволяют заменить аналогичные модели без доработки шкафа
• Поддержка больших сечений кабелей - удобно при подключении мощных нагрузок

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - свыше нескольких десятков операций в день может привести к быстрому износу контактов
• Не работает как защитное устройство - не отключает при КЗ или перегрузке, требует обязательной установки автоматического выключателя или предохранителей в цепи
• Не подходит для наружной установки - степень защиты IP20 не защищает от влаги, пыли, температурных колебаний
• Не рекомендован для помещений с повышенной запылённостью или агрессивной средой

Примеры использования

• Отключение питания трёхфазного станка перед техобслуживанием
• Разъединение группы освещения в цеху для проведения ремонтных работ
• Изоляция участка конвейера при плановом отключении энергоснабжения
• Обеспечение видимого разрыва в главном распределительном щите согласно ПУЭ

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером - даже при открытом выключателе возможна обратная подача
• При подключении кабелей затягивайте винты равномерно и с усилием, указанным в документации - недотянутые контакты нагреваются, перетянутые - повреждают жилы
• Не используйте этот выключатель вместо автомата - он не спасёт от перегрузки. Обязательно сочетайте его с защитным устройством
• Проверяйте состояние контактов раз в год - особенно при частых операциях. При появлении следов дуги или окисления - замените устройство
• Артикул 061301918b - это оригинальный продукт LS Electric. Аналоги от других брендов могут отличаться по глубине, форме рукоятки или силе открывания - не меняйте без проверки совместимости
