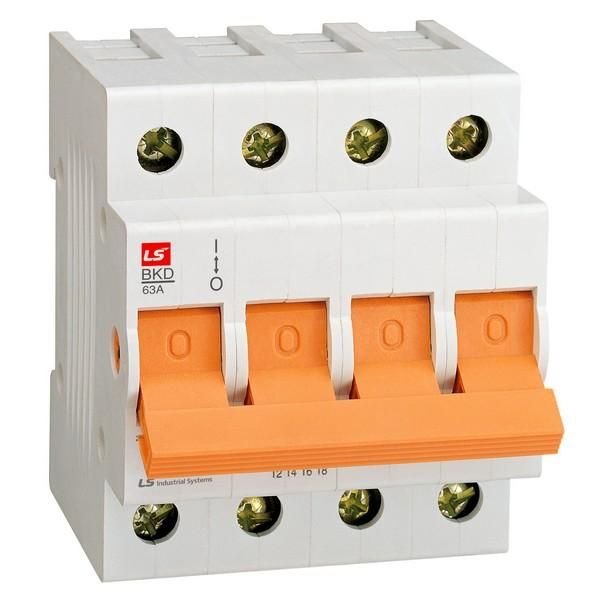

Выключатель разъединитель BKD 4P 63A | 061403698B Lsis

Выключатель разъединитель BKD 4P 63A - устройство для безопасного отключения электроцепи с нагрузкой до 63 А при напряжении 400 В переменного тока. Подходит для стационарной установки на монтажную плату, обеспечивает четкую визуальную изоляцию цепи. Артикул 061403698b, бренд LS Electric.

Назначение и область применения

Выключатель разъединитель BKD 4P 63A используется для ручного отключения и включения электрической цепи под нагрузкой. Он не предназначен для частого коммутирования, но надежно выполняет функцию изолирующего устройства перед обслуживанием оборудования. Применяется в распределительных щитах промышленных объектов, на станках, конвейерах, системах автоматизации, где требуется физическое отключение четырехпроводной сети.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все провода одновременно, включая ноль и фазы;
• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает устройство без повреждений;
• Номинальное напряжение: 400 В - рассчитан на трехфазную сеть 400 В переменного тока (AC);
• Тип подключения: зажимное, винтовое - провода фиксируются в клеммах с помощью винтов, требует качественного обжима контактных наконечников;
• Способ монтажа: на монтажную плату - устанавливается в DIN-рейку шириной 4 модуля (около 72 мм);
• Глубина монтажа: 70 мм - необходимо учитывать свободное пространство за щитом;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не защищен от пыли и воды;
• Тип рукоятки: тумблер - удобный рычаг для ручного переключения между положениями “ВКЛ” и “ВЫКЛ”;
• Функция переключения: двухпозиционная - только два состояния: замкнутый и разомкнутый контур;
• Количество нормально открытых контактов: 4 - каждый полюс имеет один размыкающий контакт, что соответствует типичному исполнению рубильника.

Совместимость и монтаж

Выключатель разъединитель BKD 4P 63A совместим со стандартными DIN-рейками типа C/TS35. Установка осуществляется путем защелкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используйте жилы сечением, соответствующим допустимому току 63 А (обычно 10–16 мм2 медных проводов). Обязательно затягивайте винты с усилием, указанным в документации производителя - недостаточное или избыточное усилие снижают надежность контакта. Монтаж возможен только в закрытых щитах, так как степень защиты IP20 исключает использование во влажных или запыленных средах вне корпуса.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей разъединителей. Отличается явным визуальным разрывом цепи при переводе в положение “выкл”, что гарантирует безопасность при проведении работ. Наличие механической блокировки от случайного включения не предусмотрено - для повышенной безопасности рекомендуется применять замки или пломбировочные устройства дополнительно.

Преимущества

• Четкая визуальная индикация состояния цепи - легко определить, включен ли прибор;
• Надежное зажимное соединение - минимизирует риск нагрева и окисления контактов;
• Компактная ширина 4 модуля - экономит место в щите;
• Подходит для многократного отключения - не требует замены после нескольких операций, если не превышена номинальная нагрузка;
• Производитель LS Electric - известный бренд с высокими стандартами качества в промышленном оборудовании.

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем; для таких задач нужны автоматы с дугогашением;
• IP20 - нельзя использовать в помещениях с высокой влажностью, пылью или на улице;
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нуждается в сочетании с предохранителем или автоматическим выключателем;
• Только переменный ток - не работает с постоянным током (DC);
• Требует ручного управления - не поддерживает дистанционное управление или автоматические сигналы.

Примеры использования

• Главный разъединитель в распределительном щите станка с трехфазным двигателем;
• Отключающее устройство перед частотным преобразователем для проведения техобслуживания;
• Централизованное отключение питания группы конвейеров в цехе;
• Разъединитель в щите освещения промзоны для планового отключения.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и номинала тока - перегрузка вызывает перегрев и выход из строя;
• Обязательно используйте наконечники на концах проводов - они обеспечивают плотный контакт и предотвращают деформацию жил;
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен внутренними материалами;
• При сборке щита учтите глубину 70 мм - не забудьте про зазор для открывания дверцы;
• Для усиления безопасности применяйте внешние замки или бирки “Не включать!” при работе на оборудовании;
• Артикул 061403698b - единственный номер для заказа оригинального комплекта от LS Electric - аналоги могут отличаться по габаритам и надежности.
