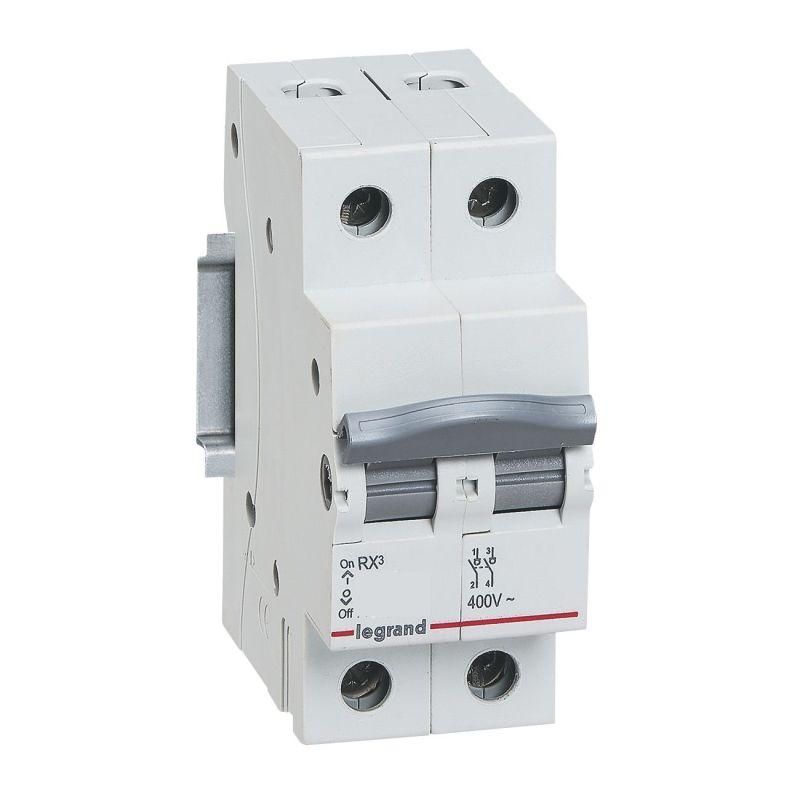

Выключатель-разъединитель 2п 63А RX3 ИЭК Leg 419325 Legrand

Выключатель-разъединитель 2-полюсный 63A RX3 от Legrand - это надёжное коммутационное устройство для ручного отключения нагрузки в распределительных щитах. Артикул 419325 предназначен для безопасной изоляции цепей при обслуживании и ремонте, особенно там, где требуется жёсткий контроль за питанием оборудования.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 63A RX3 используется для ручного отключения электрической цепи без нагрузки. Он обеспечивает физическую изоляцию участка сети, что необходимо перед проведением работ на оборудовании. Устройство не предназначено для частых включений/выключений под нагрузкой - его задача - безопасное отключение, а не управление режимами работы.

Подходит для установки в распределительные щиты промышленных объектов, производственных линий, насосных станций и других систем, где требуется гарантированное отсутствие напряжения при техобслуживании. Может использоваться как главный выключатель ввода в здание или секцию.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть переменного тока с напряжением до 400 В между фазами.
• Коммутируемая мощность: 25,2 кВт - максимальная активная мощность, которую можно безопасно отключить при нулевой нагрузке (не для включения под нагрузкой!).
• Кратковременно выдерживаемый ток: 0,756 кА (756 А) - способен выдерживать ток короткого замыкания в течение нескольких миллисекунд без повреждения.
• Степень защиты IP20 - защищён от доступа пальцами и предметами более 12 мм, но не защищён от пыли и воды. Подходит только для внутренней установки в закрытые щиты.
• Тип присоединения: кабельная клемма - провода подключаются через болтовые зажимы, без использования шин или DIN-рейки.
• Конструкция: комплектное устройство в корпусе - всё собрано в одном модульном блоке, не требует сборки.
• Количество выключателей: один - двухполюсный одноблоковый аппарат.

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 63A RX3 устанавливается в распределительный щит на DIN-рейку. Крепится механически, не требует специальных адаптеров. Для подключения используются медные кабели сечением до 25 мм2 - проверьте соответствие сечения кабеля и зажимов перед монтажом.

Посадочные размеры соответствуют стандартным габаритам для устройств серии RX3. Монтаж возможен в щитах любого бренда, если есть достаточное место и соблюдены требования по тепловому режиму. Не совместим с автоматическими выключателями другого типа - это исключительно разъединитель, не имеет защиты от перегрузки или КЗ.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Применяется в соответствии с ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - важное условие безопасности при работе на электроустановках. Сертифицирован для использования в промышленных условиях.

Преимущества

• Надёжная механическая фиксация положения «вкл./выкл» - предотвращает случайное переключение.
• Чётко различимое положение рычага - серый цвет элементов управления позволяет легко определить состояние устройства даже в слабо освещённых щитах.
• Максимальная прочность контактов - обеспечивают долгую службу при многократных операциях отключения.
• Работает как главный выключатель - позволяет полностью отключить всю цепь без необходимости использовать несколько устройств.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель!
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с высокой запылённостью.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно используйте вместе с автоматическим выключателем или предохранителем.
• Только двухполюсное исполнение - не подходит для однофазных сетей, где нужна изоляция нуля; для таких случаев требуется 3- или 4-полюсный вариант.

Примеры использования

• Главный выключатель ввода в промышленный станок с трёхфазным двигателем.
• Отключающее устройство перед сервисным обслуживанием конвейера или насосной группы.
• Разъединитель в распределительном щите цеха для изоляции секции при плановых работах.
• Функциональный элемент в системе питания холодильного оборудования с внешним контролем.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером - даже при отключенном выключателе-разъединителе 2-полюсный 63A RX3 может находиться под напряжением со стороны питания.
• При подключении кабелей затягивайте клеммы моментом, указанным в документации - недостаточно или слишком сильно затянутые контакты вызывают нагрев и выход из строя.
• Обязательно помечайте выключатель-разъединитель 2-полюсный 63A RX3 этикеткой: «Отключить перед обслуживанием». Это снижает риск человеческой ошибки.
• Если вам нужна защита от перегрузки - выбирайте пару: этот разъединитель + автоматический выключатель того же номинала (63 А) и серии RX3.
