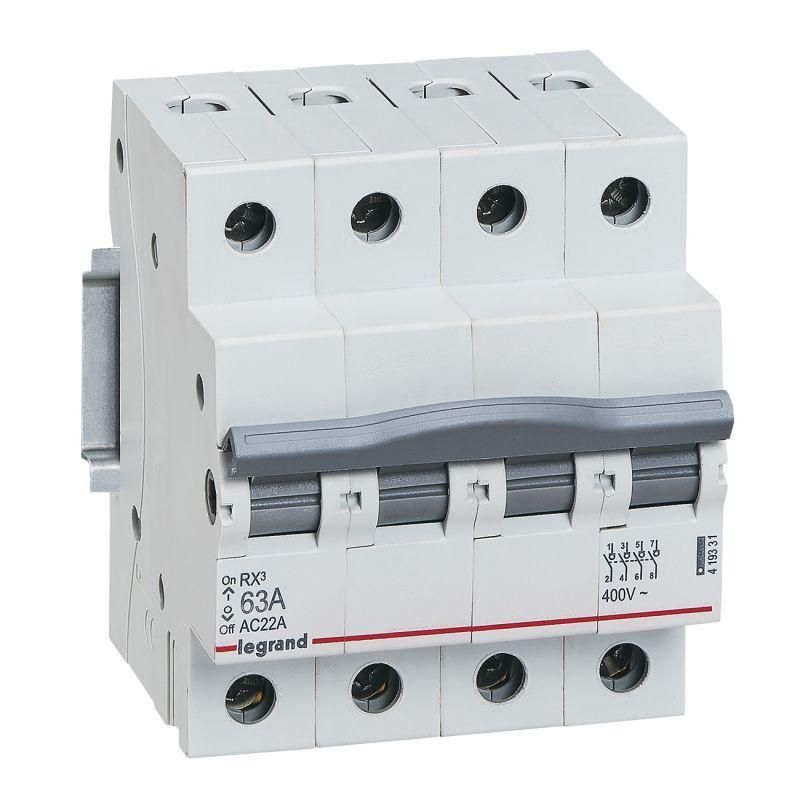

Выключатель-разъединитель 4п 63А RX3 ИЭК Leg 419331 Legrand

Выключатель-разъединитель 4-полюсный 63А серия RX3 от Legrand - устройство для безопасного отключения четырёх фаз в распределительной сети, предназначенное для ручного управления питанием оборудования в условиях повышенной нагрузки. Артикул 419331 обеспечивает надёжную изоляцию и механическую устойчивость при частых операциях.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 63А серия RX3 используется для ручного отключения электрооборудования от сети без нагрузки. Он применяется там, где требуется явная видимая разрыв цепи - например, перед обслуживанием, ремонтом или проверкой. Подходит для установки в щитах на производстве, в промышленных зданиях, на насосных станциях и других объектах с трёхфазным питанием.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 63 А
• Серия: RX3 (Legrand)
• Артикул: 419331
• Механическая износостойкость: рассчитана на многократные операции включения/выключения
• Работает только при отсутствии тока - не предназначено для коммутации под нагрузкой

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 63А серия RX3 монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Для правильного подключения важно соблюдать порядок фаз и использовать подходящие наконечники. Устройство не требует специальных инструментов - достаточно обычного отвертчика и контрольного тестера.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 63А серия RX3 соответствует требованиям международного стандарта IEC 60947-3 для выключателей-разъединителей. Обеспечивает четко выраженный воздушный зазор при отключенном положении - это гарантирует безопасность персонала при работах на оборудовании. Конструкция защищена от случайного включения благодаря механической блокировке и возможности запирания замком.

Преимущества

• Удобная рукоятка с яркой маркировкой положений «ON/OFF» - легко определить состояние устройства даже через щитовую дверцу
• Стабильная контактная группа - минимизирует нагрев при длительной работе на номинальном токе
• Изготовлен из самозагасающего материала - снижает риск распространения пламени при аварийных ситуациях
• Серия RX3 совместима с другими компонентами Legrand - позволяет унифицировать сборку щита

Ограничения применения

• Не предназначен для коммутации тока под нагрузкой - нельзя включать или отключать оборудование при работающих двигателях или нагревателях
• Не имеет защиты от перегрузки или короткого замыкания - должен использоваться в паре с автоматическим выключателем или предохранителем
• Не рекомендован для установки во взрывоопасных средах - отсутствует взрывозащита
• Работает только в температурном диапазоне от -25C до +60C - не подходит для открытых площадок без обогрева

Примеры использования

• Отключение трехфазного станка перед техобслуживанием
• Разъединение питания конвейерной линии при плановой остановке
• Формирование точки отключения в главном распределительном щите
• Обеспечение безопасности при ремонтных работах на насосной группе

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - он должен быть ниже или равен 63 А
• Запрещается использовать этот выключатель вместо автоматического выключателя - он не защищает от перегрузок
• При установке в щит с несколькими устройствами RX3 - располагайте его на уровне глаз для быстрого доступа
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно при высоких циклах включения
• Для повышения безопасности используйте замок или бирку «Не включать!» при проведении работ
