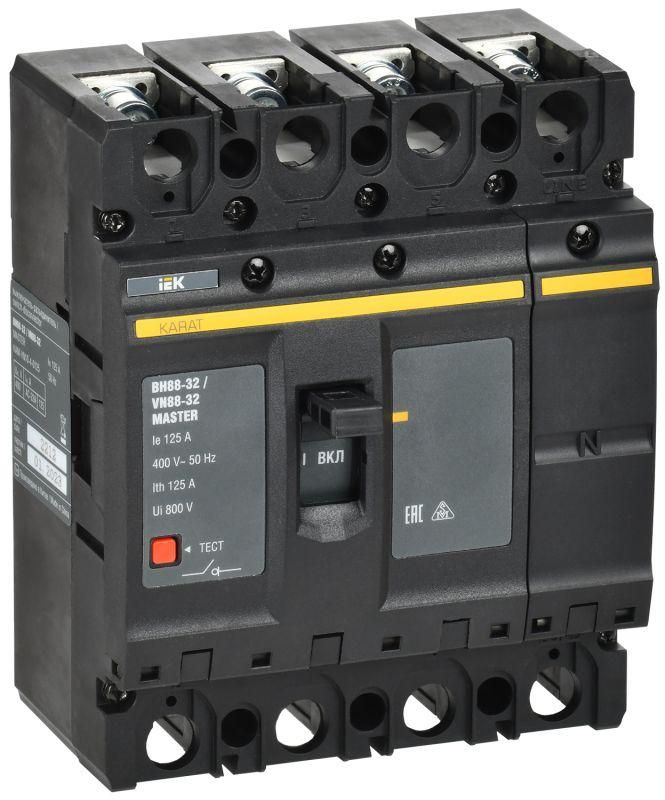

Выключатель-разъединитель 4п 125А ВН88-32 KARAT MASTER IEK KAM-VN10-4-0125

Выключатель-разъединитель ВН88-32 4P 125А от IEK (ИЭК) предназначен для безопасного ручного отключения и включения электрических цепей до 380 В в промышленных и коммерческих установках. Артикул kam-vn10-4-0125 относится к серии KARAT и используется там, где требуется надёжное механическое отключение нагрузки.

Назначение и область применения

Выключатель-разъединитель ВН88-32 4P 125А служит для ручного отключения электрической цепи перед обслуживанием или ремонтом оборудования. Он не предназначен для частых переключений под нагрузкой, но обеспечивает чёткую видимую разрывную точку - важное условие безопасности при работе на линии. Применяется в распределительных щитах ВРУ, шкафах управления, пультах контроля. Подходит для промышленных объектов, энергообъектов, объектов коммерческой недвижимости и сельского хозяйства.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 125 А
• Количество полюсов: 4
• Тип управления: рычажковый - удобен для ручного воздействия
• Номинальная мощность при 400 В (AC-3): 86,5 кВт - позволяет управлять двигателями средней мощности
• Способ присоединения: винтовые зажимы - совместим с медными проводниками до 25 мм2
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри закрытого щита
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям
• Способ монтажа: на монтажную плату - фиксируется болтами или DIN-рейкой через адаптер (не в комплекте)
• Комплектное устройство: да - содержит все необходимые детали для сборки
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния

Совместимость и монтаж

Выключатель-разъединитель ВН88-32 4P 125А рассчитан на установку в стандартные распределительные щиты. Монтаж осуществляется на металлическую или пластиковую монтажную плиту с помощью четырёх крепёжных отверстий. Для установки на DIN-рейку потребуется специальный переходной кронштейн - он не входит в комплект. Соединение проводов - винтовое, допускает многожильные и одножильные жилы. Перед подключением проверьте соответствие сечения провода и момента затяжки винтов (не более 1,5 Нм).

Безопасность и стандарты

Выключатель-разъединитель ВН88-32 4P 125А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по технике безопасности. Однако из-за степени защиты IP00 запрещено использование вне защищённых корпусов. Не предназначен для работы во взрывоопасных зонах или в условиях повышенной влажности без дополнительной герметизации.

Преимущества

• Чёткая визуальная индикация положения - рычаг легко определяет состояние “ВКЛ” / “ОТКЛ”
• Высокая механическая прочность - выдерживает до 10 000 циклов включения-отключения
• Простота замены - модульная конструкция позволяет менять устройство без демонтажа всего щита
• Совместимость с сериями KARAT - можно сочетать с автоматическими выключателями и контакторами IEK

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - используйте только для аварийного или планового отключения
• IP00 - нельзя устанавливать на открытых площадках, в сырых помещениях или местах с пылью
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматизации
• Требует внешнего корпуса - не является самостоятельным решением, всегда монтируется в щите

Примеры использования

• Отключение питания трёхфазного насоса перед техническим обслуживанием
• Ручное отключение линии конвейера в цехе для проведения ремонтных работ
• Разъединение входящего кабеля в ВРУ торгового центра
• Функция “отключить питание” в пульте управления теплицы или системы орошения

Практические советы

• Перед установкой убедитесь, что посадочное место в щите имеет достаточные габариты - размеры аппарата требуют минимум 100×100 мм свободного места
• Затягивайте винты равномерно, чтобы избежать деформации контактных пластин
• Не используйте этот аппарат вместо автомата - он не имеет функции защиты от перегрузки или КЗ
• Если нужна сигнализация состояния, выбирайте модель с вспомогательными контактами (например, ВН88-32 с префиксом “+AUX”)
• Проверяйте целостность изоляции и отсутствие повреждений после длительной эксплуатации - особенно в условиях высоких температур
