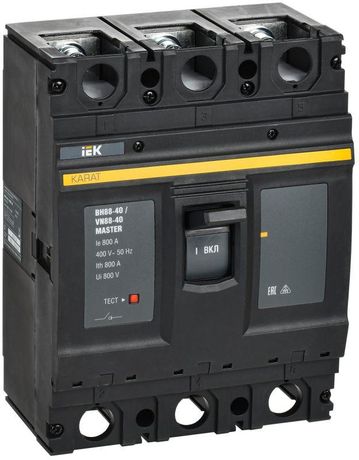

Выключатель-разъединитель 3п 800А ВН88-40 KARAT MASTER IEK KAM-VN60-3-0800

Выключатель-разъединитель 3-полюсный 800А ВН88-40 от IEK (ИЭК) предназначен для безопасного ручного отключения и включения электрических цепей в промышленных распределительных системах. Этот аппарат сочетает функции коммутации и видимого разрыва цепи, что делает его надёжным решением для обслуживания оборудования на объектах с высокими требованиями к безопасности.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 800А ВН88-40 используется для ручного включения и отключения нагрузки в цепях переменного тока до 400 В и частотой 50 Гц. Он обеспечивает физический разрыв цепи - это важно при проведении техобслуживания, ремонта или аварийном отключении. Применяется в составе низковольтных комплектных устройств: ВРУ, шкафах управления, распределительных пунктах и ящиках. Подходит для промышленных предприятий, нефтегазовой отрасли, энергетики, коммерческой недвижимости и сельского хозяйства.

Технические характеристики

• Номинальный ток: 800 А
• Число полюсов: 3
• Номинальное напряжение: 380 В
• Номинальная мощность при AC-3 (400 В): 553,6 кВт
• Тип управления: рычажковый - удобен для ручной работы, требует минимальных усилий
• Способ присоединения: винтовые зажимы - подходят для медных и алюминиевых проводников
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри закрытых щитов
• Количество вспомогательных контактов: 0 - не имеет сигнализационных выходов
• Монтаж: на монтажную плату - фиксируется болтами к основанию щита
• Комплектное устройство: да - поставляется полностью собранным, без необходимости сборки

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 800А ВН88-40 совместим с распределительными щитами, где предусмотрена монтажная плата. Для установки необходимо подготовить отверстия под крепёжные болты и обеспечить доступ к контактам для подключения кабелей. Максимальный сечение провода - не указано производителем, рекомендуется использовать жилы, соответствующие нормам ПУЭ для тока 800 А (обычно многожильные медные кабели сечением 95–150 мм2). Клеммы рассчитаны на винтовое соединение - затяжка должна выполняться с моментом, указанным в паспорте изделия. Установка возможна только в защищённых помещениях из-за отсутствия степени защиты (IP00).

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 800А ВН88-40 соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию. Несмотря на соответствие стандартам, использование вне закрытого щита запрещено - отсутствие защиты IP00 делает его опасным при попадании пыли, влаги или сторонних предметов.

Преимущества

• Высокая коммутационная способность - выдерживает ток 800 А при активной нагрузке (AC-3)
• Надёжный рычаг управления - позволяет легко отключать даже большие токи без дополнительных усилий
• Готовый к установке комплект - не требует сборки, снижает время монтажа
• Совместим с большинством типовых щитов - легко интегрируется в существующую инфраструктуру
• Пластиковый корпус - исключает риск поражения током при случайном прикосновении к корпусу

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем, не имеет дугогашения, подходит только для редких операций (не более 10–20 раз в день)
• IP00 - нельзя устанавливать на открытом воздухе, в сырых или пыльных местах
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы удалённого контроля состояния (вкл/выкл)
• Не подходит для защиты от перегрузок или коротких замыканий - должен использоваться в паре с автоматическими выключателями или предохранителями
• Требуется свободный доступ для ручного управления - не устанавливается в труднодоступных местах

Примеры использования

• Отключение питания крупного насоса на водопроводной станции перед ремонтными работами
• Разъединение цепи питание конвейера в пищевой промышленности для планового ТО
• Физическое отключение входного кабеля в ВРУ торгового центра
• Обесточивание группы двигателей на производственной линии в нефтегазовом комплексе

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки не превышал 800 А - превышение вызывает перегрев и повреждение контактов
• Используйте только качественные медные кабели с достаточным сечением - алюминий допустим, но требует переходных наконечников
• Затягивайте винты равномерно и с нужным моментом - слабый контакт увеличивает нагрев, слишком сильный - повреждает клемму
• Убедитесь, что выключатель установлен в щите с плотно закрывающейся дверью - это компенсирует отсутствие IP-защиты
• Не используйте этот выключатель как замену автомату - он не защищает от перегрузок! Всегда ставьте рядом автоматический выключатель или предохранитель
• При замене старого аппарата сверьте габариты - посадочные размеры должны совпадать с монтажной плитой щита
