Выключатель-разъединитель-предохранитель ПВР горизонт. 400А 3ф отключ. навесной монтаж на шину ПВР-102 DEKraft 21412DEK APC

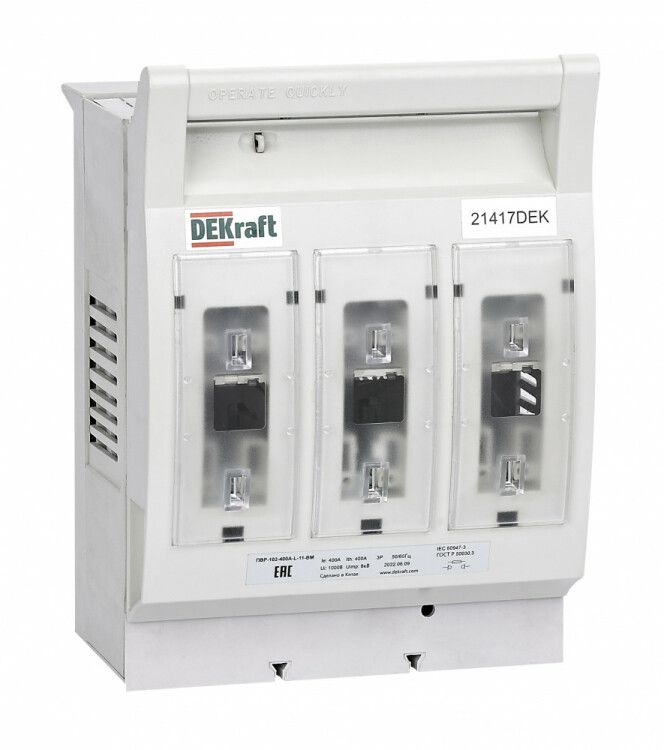

Выключатель-разъединитель-предохранитель DEKRAFT ПВР-102 - компактное комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 400 А. Устройство устанавливается на DIN-шину, обеспечивает визуальный разрыв цепи и защищает оборудование от перегрузок и КЗ с помощью ножевых предохранителей.

Назначение и область применения

Выключатель-разъединитель-предохранитель ПВР-102 используется для ручного включения и отключения трёхфазных нагрузок в распределительных щитах. Обеспечивает видимый разрыв цепи - необходимый элемент безопасности при обслуживании оборудования. Подходит для установки в промышленных щитах: станках, конвейерах, насосных группах, системах вентиляции и других объектах с высокими токами нагрузки.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В AC
• Частота: 50/60 Гц
• Количество полюсов: 3
• Тип защиты: ножевые предохранители (класс 2)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: на шину (DIN-рейка), универсальное размещение
• Рукоятка: несъёмная, фиксирует положение “вкл” / “выкл”
• Прозрачная крышка: да - позволяет визуально контролить состояние предохранителей
• Гарантия: 3 года

Совместимость и монтаж

Выключатель-разъединитель-предохранитель ПВР-102 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания корпуса на рейку - никаких дополнительных креплений не требуется. Для замены предохранителей необходимо перевести рукоятку в положение “выкл”, после чего можно открыть прозрачную крышку. Предохранители типа “2” имеют габариты, совместимые с большинством аналогичных устройств. Убедитесь, что шина имеет достаточную механическую прочность для выдерживания веса устройства и возможных усилий при оперировании рукояткой.

Безопасность и стандарты

Устройство соответствует требованиям к изоляции и механической надёжности для промышленного электрооборудования. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не предназначено для работы во влажных или запылённых средах без дополнительной защиты щита. Прозрачная крышка снижает риск ошибочного включения при обслуживании - оператор видит, установлен ли предохранитель и цел ли его элемент.

Преимущества

• Комбинация функций: выключатель + разъединитель + предохранитель в одном корпусе - экономит место в щите
• Визуальный контроль состояния предохранителей через прозрачную крышку
• Несъёмная рукоятка исключает потерю органа управления
• Универсальная установка на шину - совместима со стандартными распределительными щитами
• Долгий срок службы благодаря качественным материалам и жесткой конструкции

Ограничения применения

• Не предназначен для автоматического отключения - требует ручного воздействия
• IP30 не обеспечивает защиту от пыли и брызг - нельзя использовать вне закрытых щитов
• Подходит только для номинального тока до 400 А; при больших токах требуется другое исполнение
• Не рассчитан на частое включение/отключение - не является аппаратом для частых операций (например, пускателями)
• Предохранители должны подбираться по току и классу - использование несоответствующих элементов нарушает защитные функции

Примеры использования

• Защита главного входа питания на станке с мощностью до 280 кВт
• Отключение группы двигателей на конвейере перед плановым техобслуживанием
• Распределительный щит на производстве с несколькими трёхфазными потребителями
• Щитовая система в цехе с ограниченным местом - вместо трёх отдельных устройств одно ПВР-102

Практические советы

• Перед монтажом проверьте соответствие номинала предохранителей нагрузке - используйте только рекомендованные типы
• При замене предохранителей всегда отключайте питание и убедитесь, что рукоятка находится в положении “выкл”
• Учитывайте габариты устройства - ПВР-102 занимает около 3 модулей на DIN-рейке, планируйте свободное пространство рядом для удобства доступа
• Не применяйте устройство в условиях повышенной влажности, химической активности или постоянной вибрации - для таких условий нужны более защищённые модели
• Проверяйте целостность контактов и степень нагрева при первом включении - перегрев указывает на плохой контакт или завышенную нагрузку
