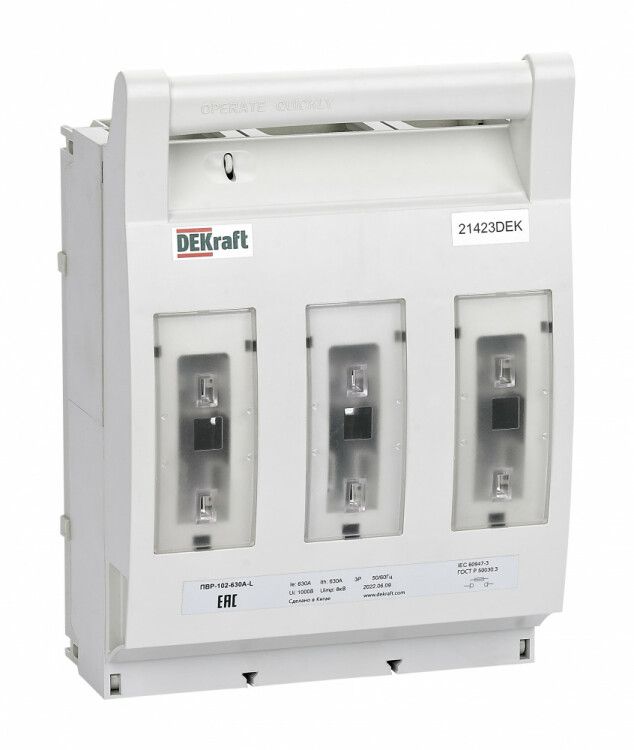

Выключатель-разъединитель-предохранитель ПВР горизонт. 630А 3ф отключ. 1НО+1НЗ ПВР-102 DEKraft 21428DEK APC

Выключатель-разъединитель-предохранитель горизонтальный 630А 3-фазный отключение 1НО+1НЗ ПВР-102 от DEKraft - комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 630 А. Подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-102 выполняет три функции одновременно: выключает нагрузку, создаёт видимый разрыв цепи для безопасности при обслуживании и защищает цепь от перегрузок и коротких замыканий через ножевые предохранители. Устройство применяется в трёхфазных сетях переменного тока 50/60 Гц с напряжением до 690 В. Часто используется в силовых щитах станков, насосов, конвейеров, воздушных компрессоров и других промышленных потребителей, где требуется ручное управление и надёжная защита.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток этой величины без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в высоковольтных трёхфазных сетях;
• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз;
• Тип защиты: ножевой предохранитель - требует установки стандартных предохранителей типа 3 (по габариту);
• Степень защиты IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не от воды и пыли;
• Прозрачная крышка - позволяет визуально контролировать состояние предохранителей без вскрытия корпуса;
• Рукоятка: несъёмная - устойчивая конструкция, исключающая случайную потерю элемента управления;
• Способ монтажа: на монтажную плату - крепится болтами к жёсткой поверхности, не предназначена для DIN-рейки;
• Гарантия: 36 месяцев - подтверждает долговечность сборки и материалов.

Совместимость и монтаж

ПВР-102 устанавливается исключительно на монтажную плиту или жёсткую основу с отверстиями под крепёж. Для работы необходимы предохранители габарита 3 - совместимы с типами NH3, DIAZED 3 или аналогичными. Контакты устройства рассчитаны на подключение медных шин или кабелей с площадью сечения до 150–185 мм2. Прозрачная крышка открывается механически - перед работой обязательно отключите питание. Дополнительный контакт 1НО+1НЗ (нормально открытый + нормально закрытый) позволяет использовать сигнал состояния для автоматизации или сигнализации - например, для контроля положения рычага в системах SCADA.

Безопасность и стандарты

Устройство соответствует требованиям к изолирующим аппаратам для распределительных сетей. Наличие видимого разрыва гарантирует соответствие правилам безопасности при проведении ремонтных работ. Однако степень защиты IP30 не допускает использование в условиях повышенной запылённости, сырости или внешнего воздействия жидкостей - такие среды требуют дополнительной защиты в виде герметичных кожухов или помещений класса IP54 и выше.

Преимущества

• Объединяет три функции в одном корпусе - снижает количество компонентов в щите;
• Прозрачная крышка ускоряет диагностику - не нужно вскрывать устройство для проверки целостности предохранителей;
• Необходимые предохранители легко заменяются после срабатывания - стандартный габарит 3;
• Дополнительный контакт даёт возможность интеграции в системы управления без внешних реле;
• Жесткая конструкция и несъёмная рукоятка повышают надёжность при частых операциях включения/отключения.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы;
• Защита IP30 не подходит для уличных или влажных зон - необходимо дополнительное enclosure;
• Не имеет автоматического отключения - работает только вручную;
• Поддерживает только ножевые предохранители габарита 3 - нельзя использовать другие типы;
• Не рекомендован для частого циклического включения/отключения свыше 10 раз в час - возможен износ контактов.

Примеры использования

• Главный рубильник на входе в станцию управления технологической линии;
• Разъединитель для обслуживания частотного преобразователя мощностью до 400 кВт;
• Защитно-коммутирующее устройство для группы электродвигателей на конвейере;
• Центральное отключающее устройство в распределительном щите цеха с ручным режимом управления.

Практические советы

• Перед монтажом проверьте, что отверстия на монтажной плате точно совпадают с креплениями ПВР-102 - габариты устройства крупные, точность важна;
• Выбирайте предохранители с времятоковой характеристикой gG или aM в зависимости от характера нагрузки - gG для универсальной защиты, aM - для двигателей;
• При использовании дополнительного контакта 1НО+1НЗ убедитесь, что его цепь не перегружена - максимальный ток через вспомогательные контакты обычно не превышает 5 А;
• Не затягивайте клеммы слишком сильно - это может деформировать медные части внутри аппарата;
• Проверяйте состояние предохранителей хотя бы раз в месяц - особенно в условиях с высокими пусковыми токами.
