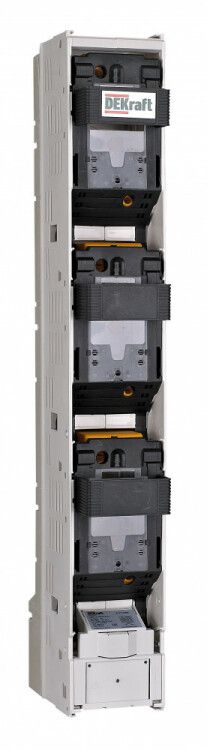

Выключатель-разъединитель-предохранитель ПВР вертик. 250А пофазное отключ. ПВР-101 DEKraft 21401DEK APC

Выключатель-разъединитель-предохранитель вертикальный 250А пофазное отключение ПВР-101 от DEKraft - комбинированное устройство для безопасного управления трёхфазными цепями до 250 А, обеспечивающее визуальное отключение фаз и замену предохранителей без демонтажа всей системы.

Назначение и область применения

ПВР-101 используется для ручного включения и отключения трёхфазной нагрузки в распределительных щитах, где требуется видимый разрыв цепи. Подходит для установки на DIN-рейках в промышленных и энергообъектах: станки, насосы, компрессоры, конвейеры, системы автоматизации. Устройство сочетает функции выключателя, разъединителя и места установки ножевых предохранителей - позволяет оперативно отключить питание и заменить перегоревший предохранитель без доступа к другим элементам сети.

Технические характеристики

• Номинальный ток: 250 А - максимальная рабочая нагрузка по каждой из трёх фаз;
• Номинальное напряжение: 690 В - допустимое напряжение в сети переменного тока 50/60 Гц;
• Количество полюсов: 3 - каждая фаза имеет собственный контакт и предохранитель;
• Тип защиты: ножевые предохранители - легко заменяемые, совместимы со стандартными ножевыми вставками класса gG/gL;
• Степень защиты IP30 - защищён от контакта с предметами более 2,5 мм, но не от воды и пыли; требует установки внутри закрытых щитов;
• Монтаж: на шину - устанавливается на стандартную DIN-рейку 35 мм;
• Размещение на системе шин: универсальное - можно использовать в любых типах сборочных решений;
• Рукоятка: механическая - обеспечивает наглядное положение “вкл./выкл.”;
• Прозрачная крышка: да - позволяет визуально контролировать состояние предохранителей без вскрытия корпуса;
• Гарантия: 36 месяцев - от производителя DEKraft.

Совместимость и монтаж

ПВР-101 монтируется исключительно на DIN-рейку. Для работы необходима правильная ориентация устройства - вертикальное расположение обязательно. Предохранители должны соответствовать габариту №1 (стандартный размер для ножевых вставок). Клеммы рассчитаны на провода сечением до 50 мм2. Перед подключением проверьте соответствие сечения жил и момент затяжки болтов - указаны в руководстве производителя. Прозрачная крышка открывается без инструментов, что ускоряет обслуживание.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 и GOST R 50030.3. Выключатель-разъединитель обеспечивает видимый разрыв цепи - обязательное условие для работ по технике безопасности. Наличие прозрачной крышки снижает риск случайного прикосновения к токоведущим частям во время осмотра. Отключение происходит пофазно - при повреждении одной фазы остальные остаются под напряжением, поэтому перед ремонтом необходимо отключить весь участок питания.

Преимущества

• Пофазное отключение - позволяет сохранить работу других фаз при аварии в одной;
• Замена предохранителей без снятия всего устройства - экономит время при обслуживании;
• Прозрачная крышка - контроль состояния предохранителей без вскрытия;
• Универсальная установка на шину - совместим с большинством современных щитов;
• Жесткий механизм - надёжное фиксирование в положениях “вкл” / “выкл”, минимизация самопроизвольного отключения.

Ограничения применения

• Не предназначено для частого включения/отключения - не является аппаратом для частых операций (например, управление двигателями);
• Защита IP30 - нельзя применять в условиях повышенной запылённости, сырости или открытых площадках;
• Поддерживается только один тип предохранителей - габарита №1, другие размеры не подходят;
• Не имеет автоматического отключения - не заменяет тепловые или электромагнитные автоматы;
• Требуется внешнее управление - не подключен к системам АСУ ТП без дополнительных модулей.

Примеры использования

• Щитовая распределительная станция на заводе - отключение питания группы станков для планового ТО;
• Цеховой щит с конвейерной линией - быстрая замена предохранителя после пробоя без отключения всей линии;
• Энергораспределительный пункт на объекте ЖКХ - ручное отключение питания лифтового оборудования;
• Обслуживание насосных групп - удобное отключение одной фазы при диагностике перегрузки.

Практические советы

• Перед установкой проверьте, чтобы все три фазы были обесточены - даже при отключенной рукоятке одна из фаз может оказаться под напряжением через соседние цепи;
• Выбирайте предохранители с времятоковой характеристикой gG/gL - они обеспечивают защиту от сверхтоков и коротких замыканий;
• Не используйте ПВР-101 вместо автомата - он не реагирует на длительную перегрузку, только на замыкание;
• При многократном использовании смазывайте механизмы рукоятки специальной термостойкой смазкой - продлевает срок службы;
• Убедитесь, что посадочные размеры шины соответствуют стандарту EN 60715 - несоответствие вызывает люфт и плохую фиксацию.
