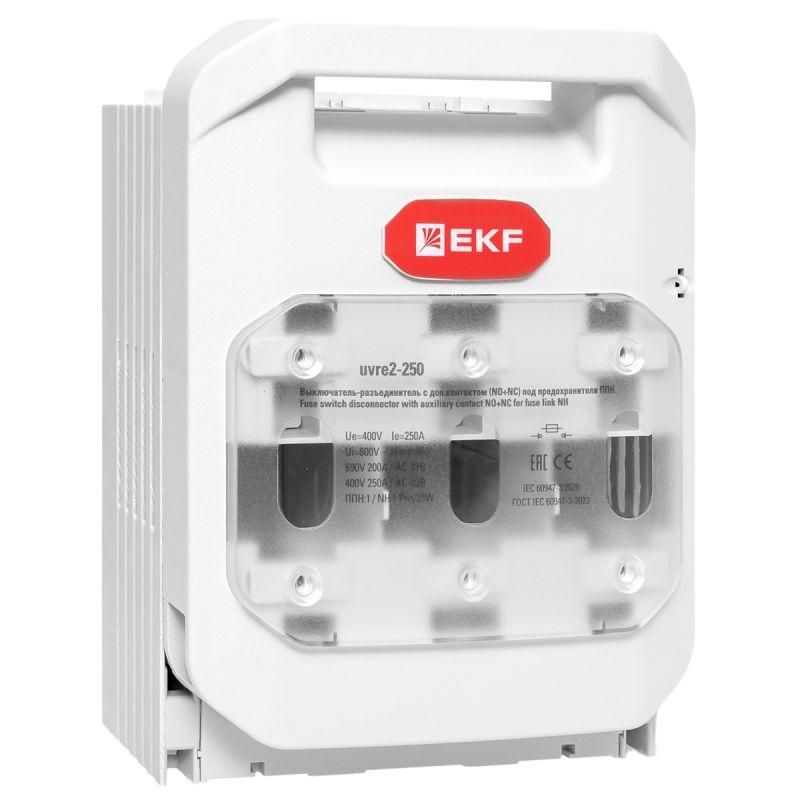

Выключатель-разъединитель УВРЭ v2 250А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН (габ.1) от EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В. Он сочетает функции коммутации и видимого разрыва, что делает его удобным решением для распределительных щитов и систем управления. Артикул UVRÉ2-250 соответствует серийному исполнению EKF.

Назначение и область применения

УВРЭ v2 250А используется для ручного включения и отключения электрических цепей, а также для обеспечения видимого разрыва при обслуживании. Его основная задача - безопасное отключение нагрузки перед работами на оборудовании. Подходит для установки в вводно-распределительных устройствах (ВРУ), распределительных щитах, шкафах управления и других местах, где требуется надёжная изоляция цепи.

Изделие защищает от коротких замыканий и перегрузок через установленные предохранители ППН габарита 1. Сам выключатель не содержит предохранителей - они устанавливаются пользователем отдельно.

Технические характеристики

• Номинальное напряжение: 690 В (переменный ток, 50 Гц)
• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Конструкция: откидная крышка с держателями для предохранителей ППН (габарит 1)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Крышка: прозрачная, позволяет визуально контролировать состояние предохранителей
• Рукоятка: центральная, одноручное управление
• Способ монтажа: на монтажную плату (панельный монтаж)

Совместимость и монтаж

УВРЭ v2 250А совместим только с предохранителями ППН габарита 1. Для работы необходимо использовать именно эти типы предохранителей - другие не подойдут по размеру и контактным площадкам.

Монтаж осуществляется на металлическую или прочную неметаллическую монтажную плиту. Крепление - болтовое, через отверстия в корпусе. Перед установкой проверьте соответствие размеров отверстий и положения выводов. После монтажа провода должны быть правильно затянуты, чтобы избежать нагрева контактов.

Прозрачная крышка легко откидывается вверх - при этом автоматически размыкаются все три полюса. Разрыв начинается сверху, что снижает риск возникновения дуги при отключении под нагрузкой.

Безопасность и стандарты

УВРЭ v2 250А соответствует требованиям к устройствам ручного отключения согласно ГОСТ Р МЭК 60947-3. Открытая конструкция обеспечивает видимый разрыв - обязательное требование для безопасности при техобслуживании. Прозрачная крышка позволяет оператору убедиться, что предохранители находятся в рабочем состоянии без вскрытия корпуса.

Степень защиты IP30 исключает случайное прикосновение к токоведущим частям со стороны пользователя, но не защищает от попадания влаги или пыли. Поэтому изделие применяется только внутри закрытых щитов.

Преимущества

• Видимый разрыв цепи при открытии крышки - повышает безопасность при ремонте
• Два дополнительных контакта (НО + НЗ) позволяют интегрировать сигнал состояния в системы контроля и аварийной сигнализации
• Прозрачная крышка даёт возможность визуального контроля целостности предохранителей без демонтажа
• Централизованная рукоятка обеспечивает удобное и быстрое управление одним движением
• Пластиковый корпус устойчив к химическим воздействиям и не проводит ток

Ограничения применения

• Не предназначен для работы во внешних условиях - IP30 не защищает от влаги и пыли
• Не рассчитан на частые включения/выключения под нагрузкой - рекомендовано применение в режиме редкого отключения (например, при плановом обслуживании)
• Требуется использование только предохранителей ППН габарита 1; другие типы не подходят
• Не допускается установка в помещениях с высокой влажностью, агрессивными средами или температурой выше +40 C без дополнительного охлаждения
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки без установленного предохранителя

Примеры использования

• Вводный выключатель-разъединитель в распределительном щите промышленного оборудования
• Отключающее устройство перед частотным преобразователем или пускателем
• Компонент в шкафу управления насосной станцией или конвейерной линией
• Точка отключения для обслуживания силовой цепи станка с ЧПУ

Практические советы

• Перед установкой проверьте, что предохранители ППN габарита 1 имеют необходимую номинальную мощность для вашей нагрузки - выбирайте по току с запасом 20–30%
• При монтаже на плату соблюдайте зазор между УВРЭ v2 250А и другими элементами - минимум 50 мм сбоку и сверху для теплоотвода и доступа к рукоятке
• Подключайте дополнительные контакты (НО и НЗ) к контроллеру или световой индикации - это позволит отслеживать состояние отключения удалённо
• Не используйте устройство в качестве основного средства защиты - всегда применяйте его вместе с предохранителем, который выбирается по расчетному току цепи
• Проверяйте герметичность и целостность крышки после каждого отключения - трещины или деформация могут нарушить защиту
