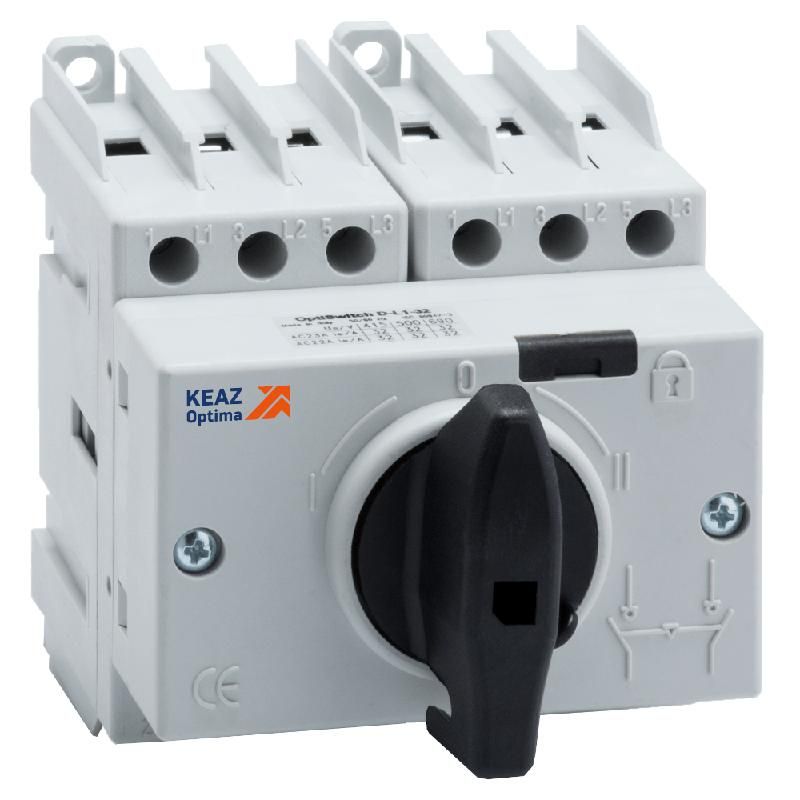

Выключатель-разъединитель реверсивный OptiSwitch DI-16-3C | 332078 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-16-3C от КЭАЗ предназначен для коммутации и механического отключения трёхфазных электрических цепей с возможностью изменения направления вращения двигателя. Этот аппарат сочетает функции разъединителя и реверсивного переключателя, что делает его удобным решением для управления электродвигателями в промышленных условиях.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-16-3C используется для безопасного отключения и переключения направления работы трёхфазных двигателей. Подходит для оборудования с нагрузкой до 11 кВт при напряжении 400 В. Применяется на станках, конвейерах, насосах, компрессорах и других устройствах, где требуется реверсивное управление. Также служит для изоляции цепи при обслуживании - обеспечивает видимый разрыв цепи, соответствующий требованиям безопасности.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 16 А
• Количество полюсов: 3
• Тип исполнения: реверсивный переключатель
• Мощность при AC-3, 400 В: 11 кВт
• Количество нормально открытых (НО) контактов: 3
• Тип подключения силовой цепи: болтовое соединение
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в защищённом корпусе
• Способ монтажа: на панель
• Тип рукоятки: передняя смещённая, несъёмная, эргономичная
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

OptiSwitch DI-16-3C устанавливается на жёсткую панель с помощью фиксирующих элементов. Для монтажа необходим доступ к тыльной стороне панели для затяжки болтов. Устройство не предназначено для установки на DIN-рейку - хотя некоторые модели серии поддерживают такую возможность, этот конкретный тип имеет только панельную фиксацию. Подключение проводов осуществляется через болтовые зажимы - рекомендуется использовать наконечники типа «штыревые» или «вилочные». Размер посадочного отверстия под рукоятку стандартизирован - совместим с большинством стандартных крышек и защитных кожухов.

Безопасность и стандарты

Выключатель-разъединитель OptiSwitch DI-16-3C обеспечивает двойной разрыв каждой фазы - это гарантирует полное отключение цепи и исключает риск случайного включения. Эргономичная рукоятка предотвращает некорректное переключение. Однако из-за степени защиты IP00 устройство **не допускается** к использованию в открытом виде - обязательно требуется установка в корпус с классом защиты не ниже IP54. Гарантия 60 месяцев подтверждает соответствие стандартам качества КЭАЗ.

Преимущества

• Двойной разрыв каждого полюса - повышает надёжность отключения и безопасность при ремонте
• Удобная передняя смещённая рукоятка - позволяет легко определить положение переключателя даже при ограниченном доступе
• Фиксация на панель без необходимости сверления - снижает время монтажа
• Компактные габариты - экономит место на щите
• Не требует инструментов для замены или демонтажа - можно быстро заменить при аварии

Ограничения применения

• Степень защиты IP00 - нельзя применять во влажных, запылённых или взрывоопасных средах без внешней защиты
• Не поддерживает автоматическое управление - только ручное переключение
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать вместе с автоматическим выключателем или предохранителем
• Запрещена установка на DIN-рейку - отличается от некоторых моделей серии, которые имеют эту возможность

Примеры использования

• Реверсивное управление станком с ЧПУ - переключение между прямыми и обратными движениями шпинделя
• Конвейерная система с возможностью реверса при запутывании ленты
• Насосная установка с ручным изменением направления потока
• Щитовое оборудование на заводе, где требуется визуальный контроль состояния цепи

Практические советы

• Обязательно используйте защитный кожух или корпус с классом защиты IP54 и выше - OptiSwitch DI-16-3C сам по себе не защищён от внешних воздействий
• Проверьте посадочный диаметр отверстия в панели перед монтажом - он должен точно соответствовать форме корпуса
• При подключении соблюдайте цветовую маркировку фаз - L1, L2, L3 должны соответствовать контактам аппарата
• Не применяйте для частого включения/выключения более 10 раз в час - это может снизить срок службы контактов
• Для длительной эксплуатации регулярно проверяйте состояние болтовых соединений - они могут ослабнуть под действием вибраций
