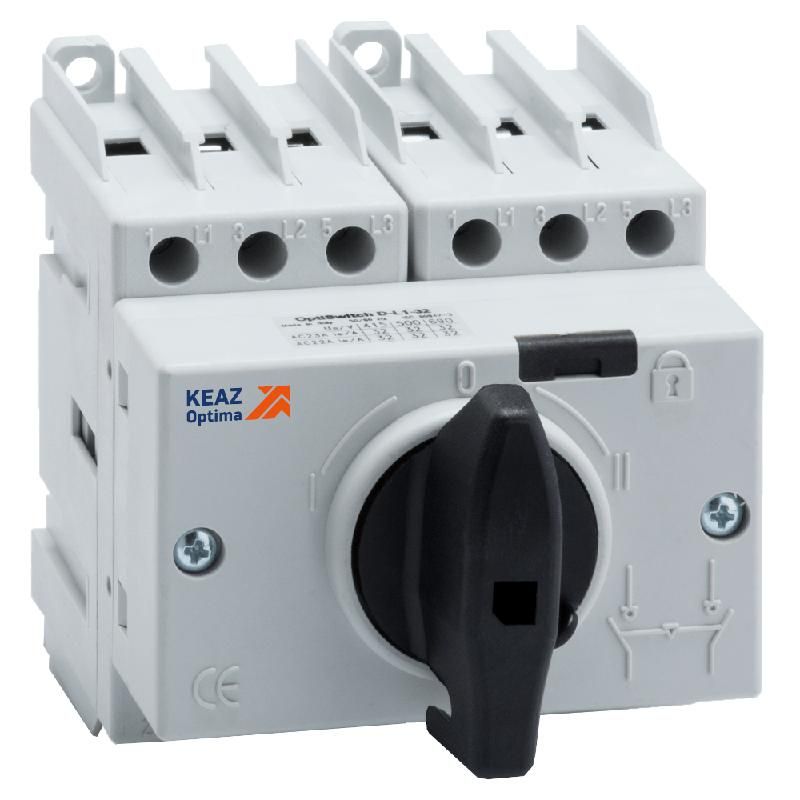

Выключатель-разъединитель реверсивный OptiSwitch DI-16-4C | 332085 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-16-4C - это четырёхполюсный коммутационный аппарат для ручного отключения и переключения направления тока в трёхфазных сетях до 690 В. Применяется в системах управления двигателями, где требуется безопасное обесточивание и реверс, например, на конвейерах, насосах и станках. Артикул 332085, бренд КЭАЗ.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-16-4C предназначен для ручного отключения электрической цепи и переключения направления вращения трёхфазных двигателей. Подходит для частых операций включения/выключения и обеспечивает физическое размыкание всех полюсов одновременно. Используется в промышленных панелях управления, на участках с необходимостью точного контроля за работой оборудования - например, в машиностроении, пищевой промышленности, логистике.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 16 А
• Количество полюсов: 4 (три фазы + один вспомогательный контакт)
• Тип исполнения: реверсивный переключатель с положениями «Вперёд – Выкл – Назад»
• Управление: ручка-переключатель с фиксацией в трёх позициях
• Мощность при AC-3, 400 В: 11 кВт (подходит для двигателей до этого значения)
• Количество нормально открытых (НО) контактов: 4
• Тип подключения: болтовое соединение на клеммах
• Степень защиты: IP00 (без внешней защиты - требует установки в корпус или щит)
• Способ монтажа: на панель, с креплением через отверстия
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiSwitch DI-16-4C устанавливается на жёсткую панель с помощью отверстий для крепления. На DIN-рейку он не монтируется - отличается от компактных модульных устройств. Для подключения используются болты: провода зачищаются, вставляются в клеммы и затягиваются ключом. Четвёртый полюс используется для сигнализации или блокировки, его можно заменить на ноль или землю при необходимости. Рукоятка несъёмная, эргономичная, легко доступна для оператора. Монтаж не требует инструментов для фиксации самого аппарата - достаточно вставить его в отверстия и закрепить гайками.

Безопасность и стандарты

Выключатель-разъединитель OptiSwitch DI-16-4C обеспечивает двойной разрыв каждой фазы - это гарантирует полное отключение цепи и исключает риск случайного включения. Благодаря механической блокировке между положениями «Вперёд» и «Назад» невозможно одновременное замыкание противоположных направлений. Однако из-за степени защиты IP00 устройство нельзя использовать без корпуса - оно не защищено от пыли, влаги и прикосновения. Обязательно соблюдайте требования ГОСТ Р 50030.3 и IEC 60947-3.

Преимущества

• Двойной разрыв каждого полюса - надёжное обесточивание линии
• Фиксированная рукоятка с тремя позициями предотвращает ошибочные действия
• Чёткая механическая блокировка между реверсивными положениями
• Простая замена полюсов - можно адаптировать под нужды системы (например, добавить N или PE)
• Долгий срок службы благодаря прочному металлическому корпусу и качественным контактам от КЭАЗ

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP00 не допускает эксплуатацию в открытом виде
• Не подходит для автоматических систем - управление только ручное
• Не имеет встроенного теплового или электромагнитного расцепителя - не заменяет автоматический выключатель
• Запрещён монтаж на DIN-рейку - требует отдельного крепления на панель
• Максимальная мощность 11 кВт при 400 В - не рассчитан на большие нагрузки без снижения тока

Примеры использования

• Переключение направления движения конвейера в логистическом комплексе
• Реверс насосной станции в системе водоснабжения
• Обеспечение безопасности при обслуживании станков с ЧПУ - полное отключение перед ремонтом
• Управление вентиляторами в системах вентиляции с возможностью изменения направления потока

Практические советы

• При монтаже проверьте посадочные отверстия - они должны точно совпадать с размерами корпуса OptiSwitch DI-16-4C
• Используйте кабели сечением не более 4–6 мм2 - соответствуют максимальному току 16 А
• Затягивайте болты усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить клеммы
• Для защиты от внешних воздействий всегда устанавливайте выключатель внутри корпуса с классом защиты IP54 или выше
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых переключениях
• Артикул 332085 - единственный номер для заказа запчастей; сохраняйте его при замене или сервисном обслуживании
