ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ SPC100 3P NA 100A | SPC100100NA3DF Systeme Electric APC

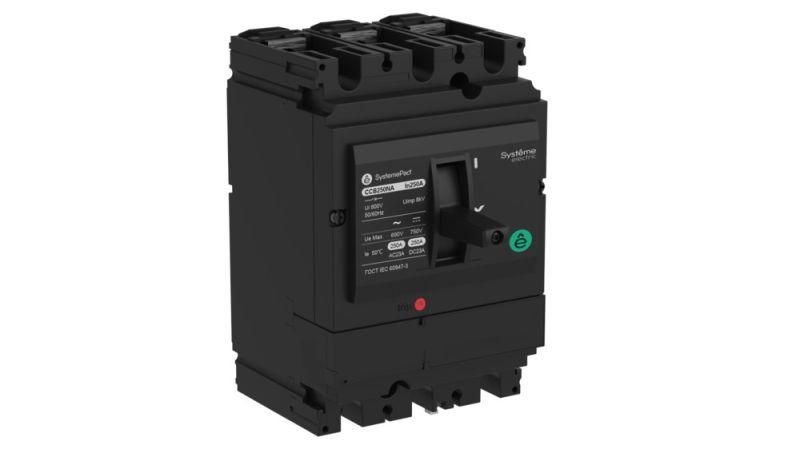

Выключатель-разъединитель SPC100 3P NA 100A от Systeme Electric - устройство для безопасного отключения электроцепи вручную, предназначенное для работы в сетях низкого напряжения до 690 В. Артикул spc100100na3df относится к серии SystemePact CCB и используется там, где требуется надёжная механическая изоляция цепи без автоматической защиты.

Назначение и область применения

Выключатель-разъединитель SPC100 3P NA 100A применяется для ручного отключения электрической цепи перед обслуживанием, ремонтом или в аварийной ситуации. Он не имеет встроенной защиты от перегрузок или КЗ - задача устройства обеспечить видимый разрыв цепи и удерживать контакты в открытом положении. Подходит для установки на распределительных щитах, вводных пунктах, у станков, насосов, трансформаторов и других объектов, где нужна физическая изоляция сети.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 A
• Максимальное рабочее напряжение: 690 В переменного тока
• Категория применения: AC22A / AC23A - для коммутации активных и слабоиндуктивных нагрузок (например, нагреватели, освещение, малые двигатели)
• Исполнение: NA - без встроенного предохранителя, только разъединитель
• Конструкция: трёхполюсный, с ручным управлением через рычаг

Совместимость и монтаж

SPC100 3P NA 100A монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода зачищаются на 8–10 мм, момент затяжки - 4 Нм. Устройство рассчитано на вертикальную установку; горизонтальное расположение допускается только при согласовании с производителем. Монтаж выполняется после полного отключения питания и проверки отсутствия напряжения. Клеммы доступны для обслуживания без демонтажа аппарата.

Безопасность и стандарты

Выключатель-разъединитель SPC100 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи, что является обязательным условием для работ по технике безопасности. Конструкция исключает самопроизвольное закрытие контактов - рычаг фиксируется в обоих положениях.

Преимущества

• Устойчивость к высоким токовым импульсам благодаря прочному контактному узлу
• Долговечность механических компонентов - более 10 000 операций включения/выключения
• Простота визуального контроля состояния (открыт/закрыт)
• Совместимость с другими аппаратами серии SystemePact CCB - удобно для унификации щита

Ограничения применения

SPC100 3P NA 100A нельзя использовать как замену автоматическому выключателю - он не отключает цепь при перегрузке или коротком замыкании. Также не рекомендуется применять для частых коммутаций (более 10 раз в час) или для управления мощными индуктивными нагрузками (например, крупные электродвигатели без пускателя). Не предназначен для работы во взрывоопасных средах или при температуре ниже –25 C и выше +60 C.

Примеры использования

• Разъединитель на вводе в цеховой распределительный щит
• Отключение питающей линии к тепловому оборудованию (печи, сушилки)
• Физическое отсоединение насосной группы перед техобслуживанием
• Обесточивание участка сети при плановых работах

Практические советы

• Перед установкой проверьте соответствие номинала 100 А нагрузке - превышение вызывает перегрев контактов
• Не используйте SPC100 3P NA 100A в качестве основного средства защиты - всегда сочетайте с автоматическим выключателем или предохранителем
• При многократном использовании смазывайте движущиеся части специальной термостойкой смазкой (не маслом!)
• При замене убедитесь, что новый аппарат spc100100na3df имеет ту же степень защиты IP и класс исполнения
• Для систем с несколькими источниками питания - используйте этот разъединитель как часть системы блокировки (LOTO) для предотвращения случайного включения
