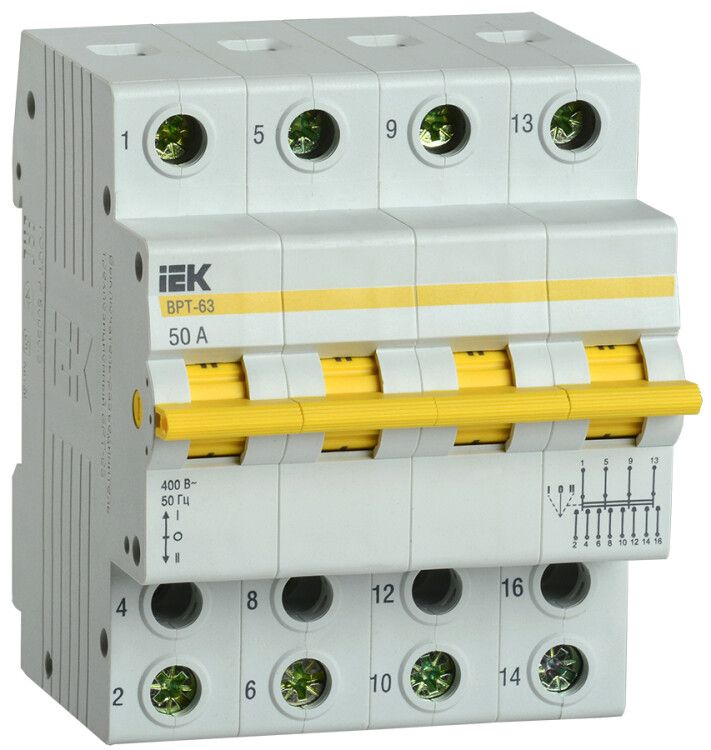

Выключатель-разъединитель (рубильник) трехпозиционный ВРТ-63 4п 50А | MPR10-4-050 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 4П 50А от IEK (ИЭК) - устройство для безопасного отключения и переключения четырёхпроводных цепей переменного тока. Артикул mpr10-4-050 подходит для распределительных щитов в жилых и общественных зданиях, где требуется физическое отключение группы потребителей с возможностью перехода в нейтральное положение.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 4П 50А используется для ручного отключения и переключения электрических цепей с активными и индуктивными нагрузками. Он обеспечивает четкую изоляцию цепи при переводе рычага в среднее (нейтральное) положение, что необходимо при обслуживании, ремонте или переоборудовании электроустановок. Применяется в распределительных щитах жилых домов, офисов, школ, больниц и других объектов, где важно иметь возможность отключить от сети отдельную группу потребителей - например, освещение, розетки или оборудование.

Технические характеристики

• Количество полюсов: 4 - управление всеми проводниками (L1, L2, L3, N) одновременно;
• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 380/220 В с частотой 50 Гц;
• Три позиции переключения: «Вкл.-1», «Выкл. (нейтр.)», «Вкл.-2» - позволяет выбрать один из двух источников питания или полностью отключить цепь;
• Наличие нейтрального положения - гарантирует механическую изоляцию всех полюсов при отключении;
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные щиты;
• Модульная ширина: 4 модуля - занимает место 72 мм в щите;
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Цвет корпуса: серый - соответствует цветовой гамме серии KARAT.

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 4П 50А совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Подключение проводов осуществляется через винтовые зажимы на лицевой стороне устройства. Максимальное сечение провода - 16 мм2 (по рекомендациям IEK для аналогичных изделий). Для правильного подключения важно убедиться, что все четыре полюса (три фазы + ноль) подведены к соответствующим клеммам. Перед первым включением проверьте надёжность затяжки контактов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение при открытом щите благодаря фиксированному положению рычага. Отсутствие видимых дуг при переключении снижает риск возгорания. Однако IP20 не допускает установку во влажных помещениях, на улице или в местах с высокой запылённостью - для таких условий нужны устройства с более высокой степенью защиты.

Преимущества

• Чёткая визуальная индикация состояния - рычаг показывает текущую позицию (включено/выключено);
• Физическая изоляция цепи в нейтральной позиции - повышает безопасность при работах;
• Одинаковая коммутационная способность по всем полюсам - равномерная нагрузка на каждую фазу и ноль;
• Совместимость с продукцией серии KARAT - легко заменить или дополнить другими автоматами и УЗО того же бренда;
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации.

Ограничения применения

• Не предназначена для частого включения/отключения - не является аппаратом управления, а лишь разъединителем;
• Не работает в сетях постоянного тока - только переменный ток 50 Гц;
• IP20 не подходит для установки вне помещений, в сырых зонах (ванная, подвал, уличные щитовые);
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использовать в паре с автоматическим выключателем;
• Нельзя применять для коммутации токов выше 50 А - превышение вызовет перегрев и выход из строя.

Примеры использования

• Отключение одной из двух резервных линий питания в системе бесперебойного энергоснабжения;
• Обслуживание группы розеток в офисе - перевод в нейтральное положение перед заменой розеток;
• Выбор между основным и аварийным источником питания для системы освещения эвакуации;
• Отключение контура теплого пола или кондиционера для профилактики без демонтажа проводки.

Практические советы

• При монтаже в щиток учитывайте ширину 4 модуля - планируйте место заранее;
• Подключайте нулевой провод только к клемме, помеченной как “N” - не используйте его как фазный;
• Не применяйте для управления двигателями или мощными нагревателями без предварительного автомата - он не защищает от перегрузок;
• Проверяйте состояние контактов раз в год - особенно при работе с индуктивными нагрузками (трансформаторы, катушки);
• Если нужна защита от скачков напряжения - сочетайте с УЗО и surge protector той же серии KARAT.
