Трехпозиционный выключатель-разъединитель 1P 25A ВР-103 | 17202DEK DEKraft APC

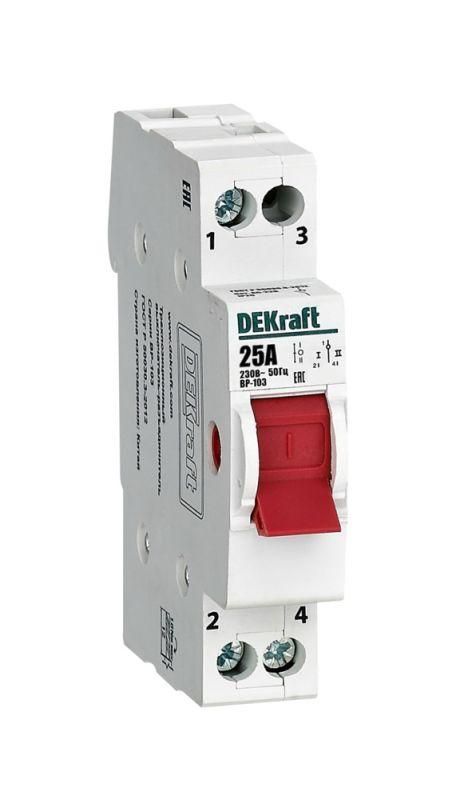

Выключатель-разъединитель трехпозиционный 1P 25A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей до 25 А в щитовых устройствах. Этот аппарат сочетает функции выключателя нагрузки и разъединителя, обеспечивая безопасную изоляцию цепи при обслуживании. Артикул 17202dek соответствует серии ВР-103 и рассчитан на работу в распределительных щитах с напряжением 220–230 В.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 1P 25A ВР-103 используется для ручного включения и отключения однополюсных цепей переменного тока до 25 А. Применяется в распределительных и учетно-распределительных щитах, особенно там, где требуется переключение между основным и резервным источником питания - например, в системах ручного ввода резерва (РВР). Подходит для управления освещением, бытовой техникой, нагревательными элементами и другими нагрузками до 5,5 кВт.

Технические характеристики

• Номинальное напряжение: 220 В (AC)
• Номинальный ток: 25 А
• Количество полюсов: 1
• Функция переключения: выключатель-разъединитель нагрузки (категория применения AC-22B)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Максимальное сечение провода: 10 мм2
• Гарантийный срок: 60 месяцев
• Установочные положения: любые - горизонтальные, вертикальные, перевёрнутые

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 1P 25A ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется защёлкиванием - никаких дополнительных креплений не требует. Для подключения используются зажимы, рассчитанные на провода сечением до 10 мм2 (медные жилы). При сборке щита соблюдайте шахматное расположение устройств, чтобы избежать перегрева соседних компонентов. Устройство совместимо с большинством современных щитов от производителей IEK, Schneider Electric, ABB, Legrand.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 1P 25A ВР-103 соответствует категории применения AC-22B - то есть предназначен для коммутации активных и слабоиндуктивных нагрузок (например, ламп накаливания, ТЭНов). Отключение происходит с видимым разрывом цепи - это гарантирует безопасность при проведении работ. Однако степень защиты IP20 исключает использование в помещениях с повышенной влажностью, сыростью или пылью - такие среды требуют устройств с IP44 и выше.

Преимущества

• Чёткая трёхпозиционная система: «Вкл» - «Выкл» - «Резерв» - позволяет легко переключать питание между двумя источниками
• Яркая красная рукоятка - обеспечивает быстрый визуальный контроль состояния аппарата
• Минимальная занимаемая ширина - всего 1 модуль, экономит место в щите
• Долгий срок службы - 60 месяцев гарантии подтверждают надёжность механики и материалов
• Поддерживает максимальное сечение провода 10 мм2 - удобно для мощных нагрузок

Ограничения применения

• Не предназначена для частого автоматического включения/выключения - только ручное управление
• Не подходит для защиты от короткого замыкания - обязательно нужен автоматический выключатель перед этим устройством
• IP20 запрещает установку вне закрытых щитов, в сырых, пыльных или наружных условиях
• Не имеет сигнализационных контактов - нельзя использовать для удалённого контроля состояния
• Не работает с токами выше 25 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Переключение между сетью и генератором в домашнем щите при автономном энергообеспечении
• Отключение группы освещения для ремонта светильников без снятия напряжения со всей квартиры
• Изоляция участка цепи при проверке счётчиков или термореле
• Ручное управление теплым полом или бойлером через отдельный контур

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Затягивайте контактные зажимы усилием рук - переусиливать не надо, можно повредить пластиковые детали
• При использовании в щитах с несколькими аналогичными устройствами помечайте каждую рукоятку этикеткой - «Основная сеть», «Резерв», «Выкл»
• Не используйте этот выключатель вместо автомата - он не обладает защитой от перегрузки и КЗ
• Проверяйте состояние механизма раз в год: если рукоятка стала туго двигаться - смажьте шарниры специальной силиконовой смазкой
