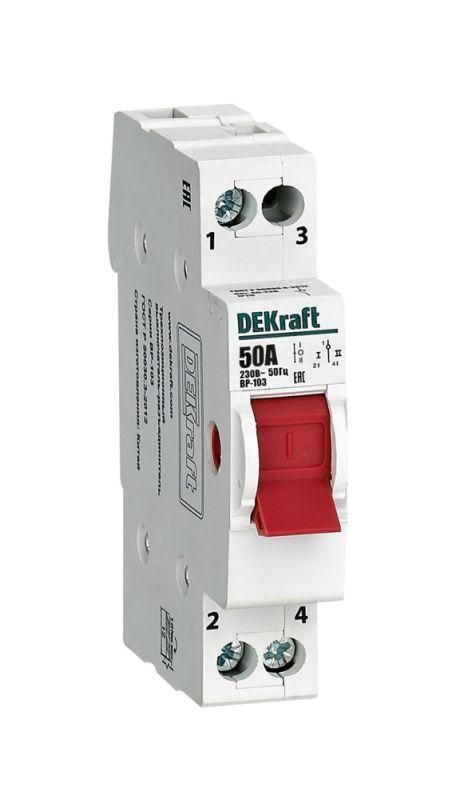

Трехпозиционный выключатель-разъединитель 1P 50A ВР-103 | 17205DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 1P 50A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в щитах до 220 В. Этот прибор обеспечивает надежное механическое размыкание цепи и используется там, где требуется четкая изоляция нагрузки - например, при переходе на резервное питание.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 1P 50A ВР-103 применяется в распределительных и учетно-распределительных щитах для ручного включения и отключения однополюсных цепей переменного тока 220 В. Особенно эффективен в системах ручного ввода резерва (АВР), когда необходимо безопасно переключить нагрузку между основным и резервным источником питания. Подходит для бытовых, коммерческих и легкопромышленных объектов, где важна физическая изоляция цепи перед обслуживанием.

Технические характеристики

• Номинальное напряжение: 220 В AC
• Номинальный ток: 50 А
• Количество полюсов: 1
• Функция: выключатель-разъединитель нагрузки (не автоматический, не защищает от перегрузок и КЗ)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 1 модуль
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и влаги)
• Сечение подключаемых проводов: до 10 мм2
• Категория применения: AC-22B (для переключения активных нагрузок, таких как освещение, нагреватели)
• Гарантия: 60 месяцев
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 1P 50A ВР-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - вертикальном или горизонтальном. Для подключения используются провода сечением до 10 мм2. Устройство занимает всего один модуль, что позволяет компактно размещать его в щитах с ограниченным пространством. Соединение осуществляется через зажимы, рассчитанные на жесткий медный провод. Перед монтажом проверьте соответствие сечения провода и плотность затяжки - недостаточно затянутый контакт может перегреваться при работе на пределе 50 А.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 1P 50A ВР-103 соответствует категории применения AC-22B, что гарантирует надежное переключение активных нагрузок. Отсутствие автоматической защиты делает его исключительно устройством для ручного разъединения - он не заменяет автоматический выключатель. Применяйте его только в сочетании с защитными аппаратами (например, автоматами или предохранителями). IP20 не обеспечивает защиту от пыли и брызг - не используйте в сырых или запыленных местах вне закрытых щитов.

Преимущества

• Четкая визуальная индикация состояния: рычаг имеет три фиксированных положения - “ВКЛ”, “ОТКЛ” и “РЕЗЕРВ”
• Удобная рукоятка красного цвета - легко отличить от других элементов щита
• Надежный механический контакт - минимум отказов при частых переключениях
• Совместим со всеми типами щитов, использующих DIN-рейку
• Длительная гарантия - 5 лет

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно использовать совместно с автоматическим выключателем
• Не подходит для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 требует герметичного щита
• Не рекомендован для частого переключения более 10–15 раз в день - высокая цикличность снижает срок службы контактов
• Подходит только для активных нагрузок (нагреватели, светильники); не предназначен для двигателей или емкостных/индуктивных нагрузок

Примеры использования

• Переключение между сетью и генератором в домашнем АВР
• Отключение группы освещения перед ремонтом
• Изолирование участка цепи при плановом обслуживании щита
• Ручное управление тепловой нагрузкой в малом производстве

Практические советы

• Выбирая место установки, учтите, что выключатель-разъединитель трехпозиционный 1P 50A ВР-103 требует свободного доступа для операций - не устанавливайте его за другими устройствами
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно если работаете на границе 50 А
• Не допускайте подключения многожильных проводов без наконечников - они плохо фиксируются в зажимах
• Обязательно подписывайте каждый выходящий провод - трёхпозиционная система требует точного знания, куда направлена нагрузка в каждом положении
• Если нужна защита от КЗ - всегда ставьте автоматический выключатель перед этим устройством
