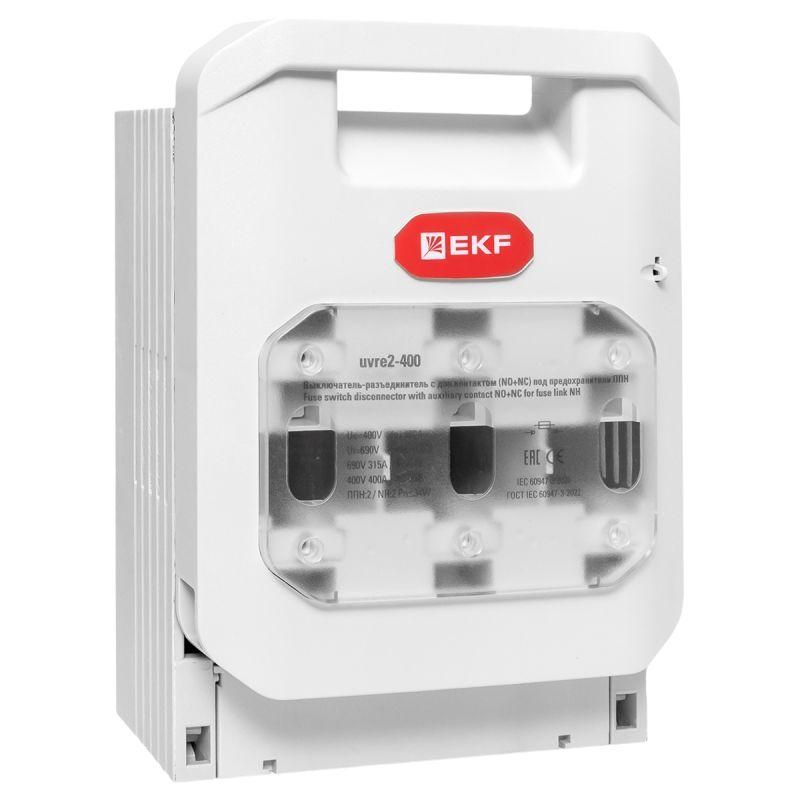

Выключатель-разъединитель УВРЭ v2 400А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН (габ.2) |uvre2-400|EKF

Выключатель-разъединитель УВРЭ v2 400А с дополнительным контактом (NO+NC) откидного типа под предохранители ППН (габарит 2) от бренда EKF предназначен для ручного отключения и защиты электроцепей от коротких замыканий и перегрузок. Устройство используется в вводно-распределительных устройствах и шкафах управления, где требуется видимый разрыв цепи и надёжная защита. Артикул UVRÉ2-400 соответствует габариту 2 и совместим с предохранителями ППН.

Назначение и область применения

УВРЭ v2 400А применяется для ручного включения и отключения трёхфазных цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Обеспечивает безопасную изоляцию цепи при обслуживании за счёт видимого разрыва - при открытии откидной крышки все полюса физически размыкаются. Подходит для установки в распределительных щитах, вводных ячейках, шкафах управления станков, насосов, конвейеров и других промышленных объектов. Дополнительные контакты NO+NC позволяют интегрировать устройство в системы сигнализации и автоматизации.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Тип предохранителей: ножевые, габарит 2 (ППН)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Наличие прозрачной крышки: да - позволяет визуально контролировать состояние предохранителей
• Дополнительные контакты: один контакт NO (нормально открытый) + один NC (нормально закрытый)

Совместимость и монтаж

УВРЭ v2 400А рассчитан на установку предохранителей ППН габарита 2 - они не входят в комплект и должны быть приобретены отдельно. Монтаж осуществляется на DIN-рейку или жестко к стенке шкафа с помощью крепёжных отверстий в основании. Крышка откидывается вниз, обеспечивая удобный доступ к предохранителям. Для подключения используются болтовые зажимы - рекомендуется использовать провода сечением до 95 мм2. Перед монтажом убедитесь, что предохранители соответствуют нагрузке и имеют необходимую коммутирующую способность.

Безопасность и стандарты

Устройство соответствует требованиям к выключателям-разъединителям для промышленного оборудования. Наличие прозрачной крышки и механическая блокировка при открытии обеспечивают выполнение требований безопасности при работе под напряжением. IP30 не предусматривает защиту от пыли и влаги - применение допускается только внутри закрытых щитов, исключающих попадание внешних загрязнений.

Преимущества

• Видимый разрыв цепи - повышает безопасность при техобслуживании
• Прозрачная крышка - позволяет проверить целостность предохранителей без вскрытия
• Дополнительные контакты NO+NC - поддерживают работу систем контроля состояния (например, сигнал “разъединён” или “замкнут”)
• Откидной механизм - ускоряет замену предохранителей и снижает риск ошибок при обслуживании
• Конструкция из прочного пластика - устойчив к химическим воздействиям и механическим повреждениям в условиях производства

Ограничения применения

• Не предназначен для работы во влажных, запылённых или взрывоопасных средах - степень защиты IP30 недостаточна
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок самостоятельно; требует обязательной установки предохранителей ППН
• Запрещено оперирование при наличии напряжения - отключение всегда должно происходить при отключённом питании
• Не поддерживает частое включение/выключение - предназначен для редких операций (не более 1–2 раз в день); для частых циклов используйте контакторы

Примеры использования

• Вводный выключатель-разъединитель в распределительном щите промышленного цеха
• Защита питания станка ЧПУ через предохранители ППН
• Изоляция участка конвейера перед плановым ремонтом
• Подключение к системе SCADA через дополнительные контакты для отображения статуса “включен/отключен”

Практические советы

• Выбирайте предохранители ППН с номиналом, соответствующим максимальному рабочему току нагрузки - не превышайте 400 А
• Перед заменой предохранителя обязательно отключите питание и заблокируйте выключатель-разъединитель УВРЭ v2 400А от случайного включения
• Проверяйте плотность посадки предохранителей - плохой контакт вызывает нагрев и выход из строя
• При использовании в многоканальных щитах учитывайте посадочные размеры - габарит 2 требует свободного места вокруг устройства
• Для удалённого контроля состояния подключите контакты NO/NC к PLC или реле сигнализации - это повысит уровень автоматизации
