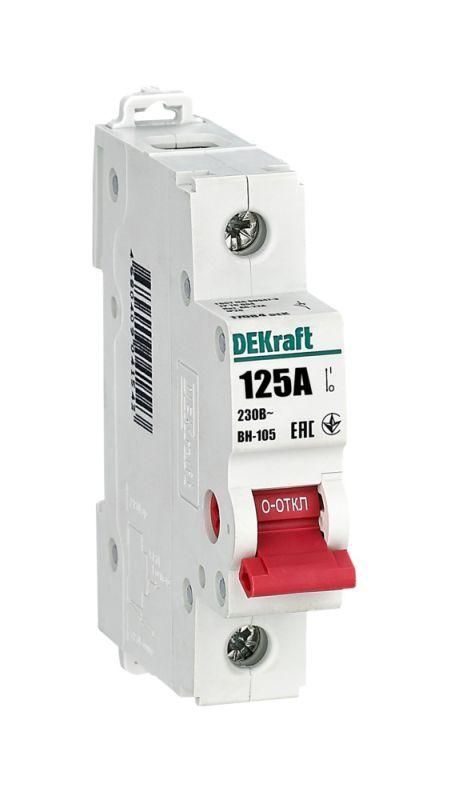

Выключатель-разъединитель ВН-105 ВН105-1P-125A DEKraft 17084DEK APC

Выключатель-разъединитель 1-полюсный 125А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В. Этот аппарат обеспечивает безопасную изоляцию участка сети при обслуживании и устанавливается на DIN-рейку внутри распределительного щита. Артикул 17084dek соответствует серийному решению ВН-105.

Назначение и область применения

Выключатель-разъединитель 1-полюсный 125А ВН-105 используется для ручного отключения нагрузки в однофазных цепях переменного тока 230 В. Он применяется там, где требуется физическая изоляция цепи — например, перед ремонтом, проверкой или заменой оборудования. Подходит для установки в бытовых, коммерческих и промышленных распределительных щитах. Часто встречается в системах питания станков, насосов, нагревательных приборов и других устройств мощностью до 29 кВт.

Технические характеристики

• Номинальный ток: 125 А — способен длительно проводить ток этой величины без перегрева
• Номинальное напряжение: 230 В AC — работает только в сетях переменного тока
• Условный ток короткого замыкания: 28,1 кА — выдерживает кратковременные импульсы тока КЗ до этого значения
• Кратковременно выдерживаемый ток: 20 кА — гарантирует сохранение целостности при аварийных режимах
• Степень защиты IP20 — защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли
• Тип включения: выключатель-разъединитель нагрузки — можно отключать под нагрузкой, но не предназначены для частого включения/выключения
• Количество полюсов: 1 — управляет одной фазой
• Количество позиций переключения: 2 — «ВКЛ» / «ВЫКЛ»
• Ширина модуля: 1 модуль (17,5 мм) — компактная установка на DIN-рейке
• Глубина установки: 73 мм — требует достаточного места в корпусе щита
• Цвет рукоятки: красный — визуально выделяет устройство как орган управления
• Гарантия: 60 месяцев — подтверждает высокую надёжность конструкции

Совместимость и монтаж

Выключатель-разъединитель 1-полюсный 125А ВН-105 монтируется на стандартную 35 мм DIN-рейку. Соединение с проводниками осуществляется через винтовые зажимы — подходят медные жилы сечением до 50 мм². Установка возможна в любом положении — вертикально, горизонтально или даже перевёрнуто. Для подключения используйте инструмент с регулируемым моментом затяжки, чтобы избежать повреждения контактных площадок. Монтаж допускается только в закрытых распределительных щитах с доступом к рукоятке.

Безопасность и стандарты

Выключатель-разъединитель 1-полюсный 125А ВН-105 соответствует категории применения AC-22A — то есть рассчитан на управление активными и слабо индуктивными нагрузками (например, нагреватели, освещение). Конструкция предусматривает мостиковые контакты, которые предотвращают пробой дуги между изолирующими поверхностями. Это снижает риск возгорания и увеличивает долговечность. Сертифицирован в соответствии с требованиями ГОСТ Р 50030.3 и IEC 60947-3.

Преимущества

• Высокая механическая износостойкость — выдерживает более 10 000 операций включения/отключения
• Надёжный разрыв цепи благодаря специальным контактам — минимизирует риск дугового замыкания
• Яркая красная рукоятка — позволяет быстро определить состояние устройства
• Фиксированная позиция «ВЫКЛ» — обеспечивает однозначное визуальное подтверждение отключения
• Длительная гарантия — 5 лет свидетельствуют о качестве материалов и сборки

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — не является автоматическим выключателем
• IP20 не защищает от влаги — нельзя использовать во влажных помещениях или вне щитов
• Только для переменного тока — не работает в цепях постоянного тока
• Не имеет встроенных защитных функций — не отключает при перегрузке или КЗ, только ручное отключение
• Подходит только для однофазных цепей — трёхфазные системы требуют трёхполюсных аналогов

Примеры использования

• Отключение питания теплового насоса перед сервисным обслуживанием
• Изолирование группы розеток в офисе при замене кабеля
• Ручное отключение нагревательного элемента в промышленной печи
• Обеспечение безопасности при работе на щитовой панели в цеху
• Управление питанием конвейера в условиях, где нужна физическая изоляция

Практические советы

• Перед монтажом убедитесь, что сечение провода соответствует максимальному значению (до 50 мм²) — иначе возможен перегрев
• Проверьте глубину щита: 73 мм — недостаточно места в тонких корпусах, особенно при наличии множества модулей
• Не используйте этот выключатель вместо автомата — он не защищает от перегрузок, только создаёт видимый разрыв
• При групповом использовании нескольких единиц ВН-105 пометьте каждую рукоятку — так проще найти нужную цепь
• При необходимости замены — отключите питание всей цепи, прежде чем снимать устройство с рейки
