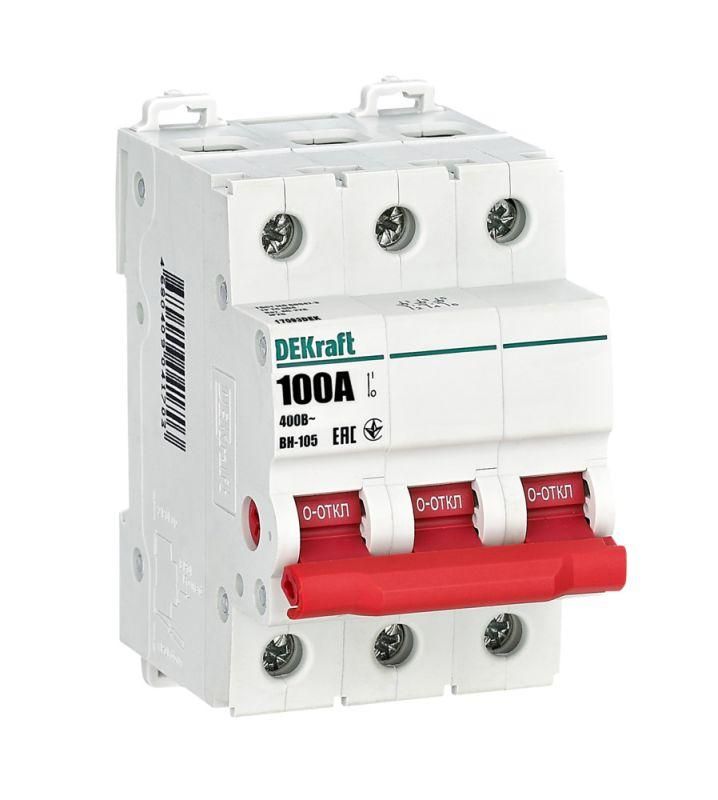

Выключатель-разъединитель ВН-105 ВН105-3P-100A DEKraft 17093DEK APC

Выключатель-разъединитель 3 полюса 100А ВН-105 от DEKraft предназначен для ручного отключения и включения трёхфазных электросетей до 400 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию цепи при обслуживании. Артикул 17093dek соответствует серийному решению ВН-105, проверенному в промышленной практике.

Назначение и область применения

Выключатель-разъединитель 3 полюса 100А ВН-105 используется для ручного отключения электрооборудования перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых операций включения/выключения под нагрузкой - это функция автоматических выключателей. Подходит для систем с напряжением до 400 В переменного тока, где требуется физическое размыкание всех трёх фаз одновременно. Часто применяется в промышленных щитах: на входе к станкам, насосам, конвейерам, тепловым установкам.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное рабочее напряжение: 400 В - оптимальная работа в трёхфазных сетях 380–400 В
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между контактами и корпусом даже при кратковременных скачках
• Номинальный ток короткого замыкания: 28,1 кА - выдерживает высокие импульсы тока при КЗ без повреждений
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами и щитами
• Габариты: 54×92×78,5 мм - компактный размер для плотной укладки в щите
• Тип рукоятки: рычажный - удобен для быстрого включения/отключения одной рукой
• Цвет рукоятки: красный - визуально выделяет устройство как орган управления
• Категория применения: AC-22A - рассчитан на управление двигателями и другими индуктивными нагрузками
• Гарантия: 60 месяцев - подтверждает долговечность конструкции

Совместимость и монтаж

Выключатель-разъединитель 3 полюса 100А ВН-105 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - подходят медные жилы сечением до 25 мм2. Установка возможна в любом положении: вертикально, горизонтально, перевёрнуто - конструкция не зависит от ориентации. Перед монтажом убедитесь, что свободное место в щите позволяет разместить габариты устройства (54×92×78,5 мм) с учётом зазора для доступа к рукоятке. Соединения затягиваются ключом 5,5 мм - не используйте силу, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Мостиковые контакты предотвращают пробой дуги через изоляционные поверхности - снижают риск возгорания. Красная рукоятка соответствует нормам безопасности: легко отличается от других элементов управления. IP20 не требует герметизации, но запрещает использование во влажных средах, на улице или в помещениях с повышенной запылённостью. Обязательно отключайте питание перед работой с устройством - он не имеет дугогасительной камеры для работы под нагрузкой.

Преимущества

• Высокая механическая износостойкость - выдерживает тысячи циклов включения/отключения
• Надёжные мостиковые контакты - исключают дуговое перекрытие, увеличивая срок службы
• Удобная рычажная рукоятка - позволяет быстро и точно управлять состоянием цепи
• Чёткая визуальная индикация - красный рычаг показывает состояние: вверх = включено, вниз = отключено
• Совместимость с большинством типовых щитов - не требует специальных креплений

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - используйте автоматические выключатели для этой задачи
• IP20 - нельзя применять в условиях пыли, влаги, брызг, на улице или в сырых помещениях
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно сочетать с автоматическим выключателем или предохранителем
• Не подходит для слаботочных цепей - работает только в силовых сетях 400 В
• Нет встроенного замка - для блокировки необходимо использовать внешние средства (например, пломбу)

Примеры использования

• Входной выключатель-разъединитель в щите питания станка с ЧПУ
• Отключение трёхфазного нагревателя перед техническим осмотром
• Разъединитель на вводе в распределительный пункт цеха
• Обеспечение видимого разрыва цепи при плановых работах по ГОСТ 12.1.004

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала винтовых зажимов - максимум 25 мм2
• При сборке щита оставляйте минимум 20 мм свободного места вокруг рукоятки для удобного доступа
• Не используйте этот выключатель вместо автомата - всегда комбинируйте его с защитным аппаратом
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - признаки окисления или подгорания требуют замены
• Для блокировки в режиме “отключено” используйте замок-пломбу на рукоятке - это обязательное условие для безопасного обслуживания
