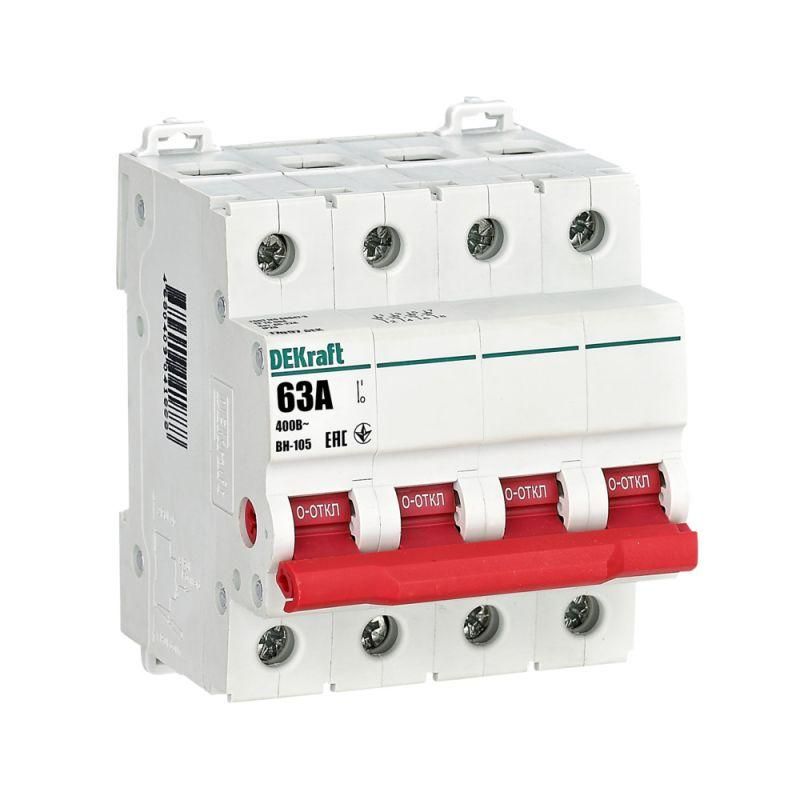

Выключатель-разъединитель ВН-105 ВН105-4P-063A DEKraft 17097DEK APC

Выключатель-разъединитель 4-полюсный 63А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В переменного тока. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию цепи при обслуживании. Артикул 17097dek соответствует серийному решению ВН-105, которое применяется там, где требуется четкий визуальный разрыв цепи.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 63А ВН-105 используется для ручного коммутирования нагрузки в трехфазных сетях 400 В AC. Он не предназначен для частых операций включения/отключения под нагрузкой, но гарантирует надежный физический разрыв цепи - необходимый при плановом техобслуживании, ремонте или аварийном отключении. Подходит для установки в силовых щитах промышленного оборудования, конвейеров, насосных станций и систем HVAC.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 63 А
• Количество полюсов: 4
• Тип включения/отключения: выключатель-разъединитель нагрузки (не автоматический)
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Степень защиты: IP20 - защищает от доступа пальцев, но не от пыли и воды
• Тип рукоятки: рычажного типа, цвет - красный
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 4 модуля (73 мм глубина установки)
• Количество позиций переключения: 2 («ВКЛ» / «ОТКЛ»)
• Конструкция: предназначена для внутренней установки в распределительный щит
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22A - для ручного отключения нагрузки с высокими требованиями к износостойкости

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 63А ВН-105 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используются винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Глубина устройства составляет 73 мм, что важно учитывать при проектировании корпуса щита. Монтаж возможен в любом положении - вертикальном или горизонтальном. Обязательно соблюдайте минимальный зазор между устройствами для теплоотвода и удобства работы с рукояткой.

Безопасность и стандарты

Изделие соответствует категории применения AC-22A, что подтверждает его способность безопасно отключать активные нагрузки. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляционные поверхности, снижая риск возгорания. Цвет красной рукоятки соответствует нормам безопасности - указывает на управление силовой цепью. IP20 не обеспечивает защиту от внешних воздействий, поэтому устройство обязательно устанавливается внутри закрытого щита.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную эксплуатацию даже при регулярных операциях
• Четкий визуальный разрыв цепи - позволяет гарантировать отсутствие напряжения при работе на оборудовании
• Надежные мостиковые контакты - исключают дуговое перекрытие, повышают безопасность
• Красная рукоятка - легко отличить от других устройств, соответствует правилам маркировки
• Долгий срок службы - 60 месяцев гарантии подтверждают качество сборки

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для таких задач
• IP20 требует обязательной установки в закрытом щите - нельзя использовать во влажных или запыленных средах вне корпуса
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию состояния (НО/ЗО)
• Не имеет функции автоматического отключения при перегрузке или КЗ - требует наличия защиты в цепи (например, автоматических выключателей)

Примеры использования

• Отключение питания трёхфазного станка перед техническим обслуживанием
• Физическое отсоединение группы освещения в производственном помещении
• Разъединение входного кабеля в распределительном щите для проверки счетчиков
• Обеспечение безопасного режима работ на конвейере при замене двигателя

Практические советы

• Перед монтажом проверьте соответствие сечения провода и зажимов - максимальное сечение 25 мм2
• Убедитесь, что в щите достаточно места по глубине (73 мм) и по ширине (4 модуля)
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок
• При групповом монтаже нескольких устройств оставляйте минимум 10–15 мм свободного пространства вокруг рукоятки для удобства переключения
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно после многократных отключений
