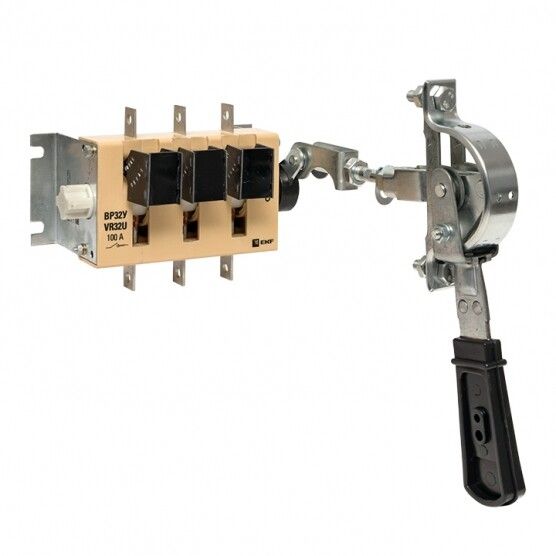

Выключатель-разъединитель ВР32У-31A31240-R 100А 1 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-31a31240-r

Выключатель-разъединитель ВР32У-31A31240-R 100А от EKF предназначен для безопасного ручного отключения и включения трёхфазных цепей переменного тока до 690 В. Модель с дугогасительными камерами и передней смещенной рукояткой подходит для установки в распределительные щиты, где требуется надёжное отключение нагрузки с высокими токами - например, на станках, насосах или конвейерах.

Назначение и область применения

Выключатель-разъединитель ВР32У-31A31240-R используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых включений под нагрузкой, но способен выдерживать однократные коммутации токов до 100 А благодаря дугогасительным камерам. Применяется в промышленных распределительных щитах, на линиях питания двигателей, нагревателей, компрессоров и других оборудования с активной или индуктивной нагрузкой.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, 50 Гц
• Номинальный ток: 100 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 8 кА
• Кратковременно выдерживаемый ток: 5 кА (до 1 сек)
• Номинальная мощность при 400 В (AC-23): 80 кВт
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип присоединения: болтовое соединение для шин или кабелей
• Способ монтажа: на монтажную плату (панель)
• Тип рукоятки: рычажного типа, смещённая вперёд для удобного доступа
• Цвет элементов управления: чёрный

Совместимость и монтаж

Выключатель-разъединитель ВР32У-31A31240-R устанавливается на DIN-рейку или жесткую монтажную плиту внутри распределительного щита. Для подключения используются медные провода сечением до 35 мм2 - зажимы рассчитаны на болтовое соединение. Устройство совместимо с другими компонентами серии PROxima от EKF. Обязательно соблюдайте минимальные зазоры между фазами и заземлёнными элементами - IP00 не защищает от случайного прикосновения.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Наличие двойного видимого разрыва позволяет гарантировать отсутствие напряжения на отключённом участке - это важно для работы по технике безопасности. Выключатель-разъединитель ВР32У-31A31240-R может использоваться в качестве главного выключателя согласно нормам ПУЭ, так как обеспечивает полное отключение всех фаз.

Особенности конструкции

Контактная система выполнена в виде ножевого механизма с тремя полюсами. Каждый полюс имеет пару контактов, создающих двойной разрыв - это снижает вероятность возгорания и увеличивает срок службы. Дугогасительные камеры изготовлены из термостойкого материала и направляют электрическую дугу внутрь, где она гасится быстрее. Передняя смещённая рукоятка позволяет легко оперировать устройством даже при плотной компоновке в щите - её можно потянуть на себя без необходимости открывать дверцу полностью.

Преимущества

• Обеспечивает визуальный контроль состояния цепи - при открытом положении все контакты явно видны
• Дугогасительные камеры продлевают жизнь контактам при коммутациях под нагрузкой
• Высокая коммутационная способность (8 кА) позволяет использовать в сетях с большими токами КЗ
• Совместим с системами автоматизации - может работать как часть системы ручного управления
• Изготовлен в прочном корпусе, устойчивом к механическим воздействиям

Ограничения применения

• Не предназначен для частого включения/выключения - не является автоматическим выключателем
• IP00 требует обязательной установки в закрытый щит - нельзя использовать на открытом воздухе или в сыром помещении
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нужна внешняя защита (предохранители, автоматы)
• Не подходит для слаботочных цепей - работает только с силовыми линиями выше 50 В

Примеры использования

• Главный рубильник в щите питания станка с асинхронным двигателем 75 кВт
• Отключающее устройство перед преобразователем частоты на конвейере
• Ручной разъединитель в распределительном пункте промышленного цеха
• Точка отключения для профилактики насосной группы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - перетягивание повредит контакты, недотягивание вызовет нагрев
• При установке в щит оставьте минимум 50 мм свободного пространства вокруг устройства для теплоотвода и доступа
• Не используйте ВР32У-31A31240-R для отключения токов короткого замыкания - всегда применяйте предварительно установленные автоматические выключатели
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных коммутаций
• При замене старого рубильника убедитесь, что новый имеет ту же ширину и тип крепления - модель ВР32У-31A31240-R совместима с аналогичными изделиями EKF серии PROxima
