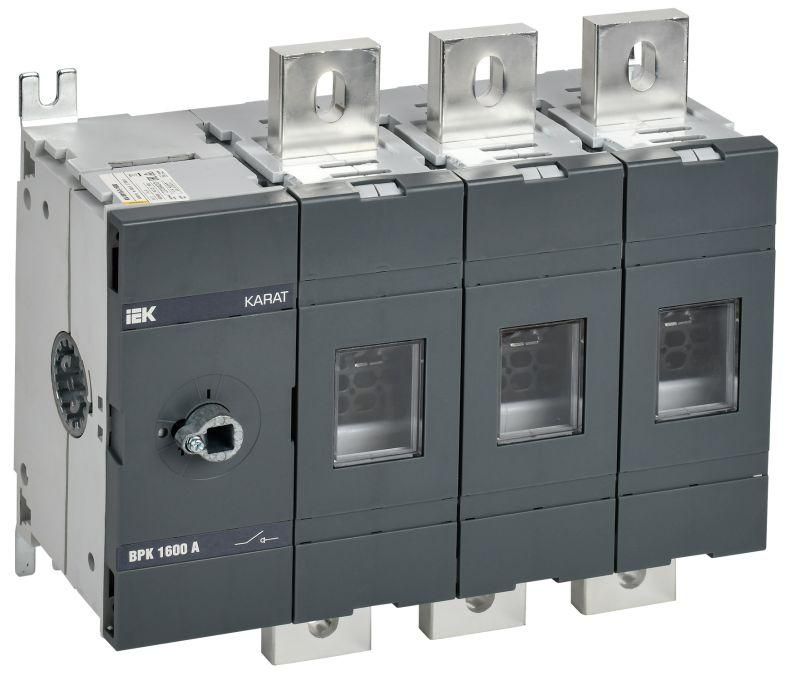

Выключатель-разъединитель ВРК без рукоятки управления 3P 1600А KARAT - KA-VR10-3-1600 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1600А от бренда IEK (ИЭК), артикул ka-vr10-3-1600, предназначен для безопасного отключения и включения электрических цепей высокой мощности в распределительных щитах. Это устройство из серии KARAT используется там, где требуется надёжное механическое размыкание цепи без автоматической защиты.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1600А служит для ручного отключения и включения электрических цепей под нагрузкой. Он не имеет встроенной защиты от перегрузок или КЗ - его задача - обеспечить видимый разрыв цепи для обслуживания, ремонта или аварийного отключения. Применяется в промышленных объектах, энергообъектах, на нефтегазовых установках, в крупных торговых и логистических комплексах, а также в сельскохозяйственных системах с высокими токовыми нагрузками.

Технические характеристики

• Количество полюсов: 3 - позволяет управлять трёхфазной сетью
• Номинальный ток: 1600 А - рассчитан на работу с большими токами, типично для главных вводов и распределительных шин
• Номинальное напряжение изоляции: 1000 В - допустимо применение в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки без разрушения, что важно для координации с защитными аппаратами
• Тип элемента управления: кнопка/рукоятка поворотная - управление осуществляется внешним механизмом, сам выключатель не оснащён рукояткой
• Тип присоединения: болтовое - провода фиксируются через зажимы с болтами, требует точного момента затяжки
• Конструкция: монтаж в распределительном щите - устанавливается на DIN-рейку или жесткий кронштейн внутри корпуса
• Тип монтажа: фронтальный - доступ к контактам и управлению с лицевой стороны щита
• Габаритные размеры: 330×216×160 мм - компактен для устройства такой мощности
• Степень защиты IP00 - нет защиты от пыли и воды; использовать можно только внутри закрытых щитов
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном техобслуживании
• Номинальная мощность при AC-23, 400 В: 1 кВт - указана для справки, реальная мощность определяется током и напряжением сети
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1600А совместим с любыми распределительными щитами, имеющими достаточную глубину и место для фронтального монтажа. Для управления требуется внешний привод - например, поворотная рукоятка, установленная на дверцу щита, или дистанционный привод. Болтовые зажимы позволяют подключать медные или алюминиевые шины и кабели сечением до 185 мм2. Установка возможна только в вертикальном положении. Обязательно соблюдать момент затяжки болтов согласно руководству производителя - перетягивание повреждает контакты, слабая затяжка вызывает нагрев.

Безопасность и стандарты

Выключатель-разъединитель ВРК соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Наличие видимого разрыва контактов гарантирует выполнение норм безопасности при работах на оборудовании. Однако из-за степени защиты IP00 запрещено использование вне герметичных щитов. Перед обслуживанием обязательно отключить питание и заблокировать устройство по правилам ЛЭБ.

Преимущества

• Высокая коммутационная способность - 80 кА позволяет использовать в местах с большой токовой нагрузкой
• Надёжная конструкция - металлические контакты и прочный корпус обеспечивают долгую работу даже в условиях вибраций
• Подходит для частых операций - рассчитан на многократное включение/отключение в рамках рабочего режима
• Совместим с системами автоматизации - благодаря фронтальному монтажу легко интегрируется с внешними приводами
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной установки предохранителей или автоматов перед ним
• IP00 - нельзя использовать во влажных, пыльных или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния “вкл/выкл”
• Требует внешнего органа управления - нельзя включить/отключить вручную прямо на устройстве
• Не рекомендован для частого переключения под нагрузкой выше 1600 А - риск дугового износа контактов

Примеры использования

• Главная секция распределительного щита на заводе с мощностью более 1 МВт
• Отключающее устройство перед частотным преобразователем на насосной станции
• Разъединитель в цепи питания трансформатора 10/0,4 кВ в ЖКХ
• Обеспечение видимого разрыва при техобслуживании системы кондиционирования в торговом центре

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - это критично для предотвращения перегрева
• Используйте только сертифицированные приводы для управления - нестандартные механизмы могут нарушить синхронность полюсов
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в среде с повышенной влажностью внутри щита
• При проектировании щита учтите габариты 330×216×160 мм и свободный доступ спереди для работы с приводом
• Не используйте этот выключатель как основную защиту - всегда сочетайте его с автоматическими выключателями или предохранителями
