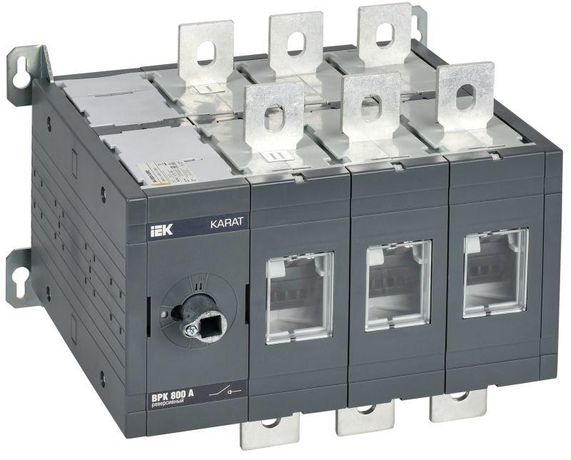

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 800А KARAT - KA-VR20-3-0800 IEK

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 800А от бренда IEK (ИЭК), артикул ka-vr20-3-0800, предназначен для безопасного отключения и переключения трёхфазных цепей с высокой нагрузкой. Применяется в промышленных распределительных щитах там, где требуется реверсивное управление - например, на насосных станциях, конвейерах или системах вентиляции.

Назначение и область применения

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 800А используется для ручного отключения и включения трёхфазной электрической цепи под нагрузкой. Он обеспечивает физическое разрывание цепи, что необходимо для проведения техобслуживания, ремонта или аварийного отключения. Подходит для установки в распределительных щитах промышленных объектов, энергоузлов, нефтегазовых объектов и крупных коммерческих зданий. Благодаря реверсивному исполнению позволяет переключать направление тока - например, для управления двигателями, требующими изменения вращения.

Технические характеристики

• Количество полюсов: 3 - для работы с трёхфазными сетями 380–1000 В
• Номинальный ток: 800 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение изоляции: 1000 В - гарантирует надёжную изоляцию при максимальных рабочих напряжениях
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременные сверхтоки при КЗ без разрушения
• Тип элемента управления: поворотная ручка (без внешней рукоятки) - управляется через механизм внутри шкафа
• Тип присоединения: болтовое - клеммы предназначены для подключения медных или алюминиевых шин и кабелей с помощью гаек и шайб
• Габаритные размеры: 282×160×311 мм - компактный формат для монтажа в типовых щитах
• Тип монтажа: фронтальный - устройство устанавливается на переднюю стенку щита, доступ к рычагу осуществляется спереди
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки в закрытом металлическом щите
• Срок службы: 15 лет - рассчитан на долгую работу при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 800А монтируется исключительно в распределительный щит с фронтальным доступом. Устройство не имеет встроенной рукоятки - управление осуществляется через внутренний поворотный механизм, который можно активировать с помощью специального ключа или рычага, установленного на дверце щита. Для подключения используются болтовые клеммы - рекомендуется использовать контактные площадки сечением не менее 95 мм2 для медных шин. Габариты устройства позволяют установить его в стандартные шкафы шириной от 400 мм. Обязательно оставить свободное пространство вокруг для теплоотвода и обслуживания.

Безопасность и стандарты

Выключатель-разъединитель ВРК реверсивный без рукоятки 3P 800А соответствует требованиям ГОСТ Р 50030.3 и международным нормам IEC 60947-3. Наличие механической блокировки предотвращает одновременное включение противоположных положений (вперёд/назад), снижая риск короткого замыкания. Однако из-за степени защиты IP00 использование вне защищённого корпуса запрещено - любое попадание пыли, влаги или сторонних предметов может вызвать пробой или возгорание.

Преимущества

• Высокая коммутационная способность - выдерживает 80 кА при КЗ, что делает его надёжным даже в сложных условиях сети
• Долгий срок службы - 15 лет при регулярном обслуживании и отсутствии перегрузок
• Реверсивное исполнение - позволяет переключать направление тока без необходимости менять схему подключения
• Совместимость с сериями KARAT - легко интегрируется в уже существующие системы IEK
• Простая конструкция - минимум подвижных частей, что снижает вероятность отказа

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в местах с повышенной влажностью - степень защиты IP00 не предусматривает никакой защиты от окружающей среды
• Не предназначен для частого включения/выключения под нагрузкой - оптимально для редких операций (например, раз в неделю); для частых циклов используйте автоматические выключатели
• Требует обязательного монтажа в закрытом щите с возможностью блокировки (LOTO) - без этого нарушается безопасность персонала
• Отсутствие встроенного механизма сигнализации - нельзя определить состояние (вкл/выкл) визуально снаружи без дополнительных указателей

Примеры использования

• Переключение направления вращения асинхронного двигателя на конвейере
• Отключение питания насосной группы в системе водоснабжения перед ремонтными работами
• Разъединение секций распределительной сети на промышленном предприятии
• Обеспечение безопасности при плановом ТО оборудования в цехах с высокой мощностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и шин номинальному току 800 А - недостаточное сечение вызовет нагрев и выход из строя
• Используйте блокировочные устройства (замки LOTO) на дверцах щита, чтобы предотвратить случайное включение во время обслуживания
• Проверяйте затяжку болтов каждые 6–12 месяцев - ослабление контактов - одна из основных причин перегрева
• Не устанавливайте рядом с источниками тепла или вибрации - это сокращает срок службы механических деталей
• Для удобства контроля состояния добавьте визуальные индикаторы положения (например, световые табло) на лицевую панель щита
