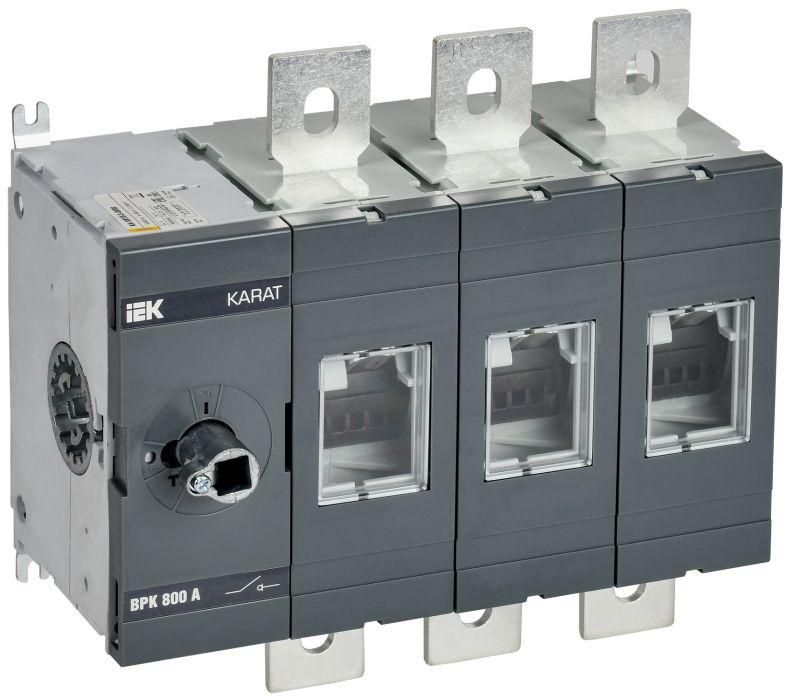

Выключатель-разъединитель ВРК без рукоятки управления 3P 800А KARAT - KA-VR10-3-0800 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3P 800А от IEK предназначен для безопасного отключения и включения электрических цепей в распределительных щитах. Этот аппарат серии KARAT используется там, где требуется надёжное механическое размыкание цепи без автоматической защиты - например, на входе оборудования или перед ремонтными работами.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3P 800А служит исключительно для ручного отключения электрической цепи под нагрузкой. Он не имеет встроенной защиты от перегрузок или КЗ - его задача: обеспечить видимый разрыв цепи для безопасности при обслуживании. Применяется в промышленных распределительных устройствах, на объектах нефтегазовой отрасли, энергетики, коммерческой недвижимости и сельского хозяйства. Часто устанавливается как главный выключатель перед частотниками, двигателями, трансформаторами или группой потребителей.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно
• Номинальный ток: 800 А - способен длительно проводить ток до этого значения
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременный импульс КЗ до этой величины без разрушения
• Тип элемента управления: кнопка / поворотная ручка - управление осуществляется внешним механизмом (рукоятка не в комплекте)
• Тип присоединения: болтовое - провода крепятся через зажимы с помощью гаек и шайб
• Конструкция: монтаж в распределительном щите - устройство закрепляется внутри шкафа
• Тип монтажа: фронтальный - доступ к контактам и управлению с лицевой стороны
• Габариты: 141×160×266 мм - требует соответствующего места в щите
• Степень защиты IP00 - нет защиты от пыли и воды; допускается установка только во внутренних помещениях в защищённых шкафах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Номинальная мощность AC-23: 0 кВт - не предназначена для коммутации двигателей под нагрузкой; работает только как разъединитель

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3P 800А совместим с любыми распределительными щитами, имеющими достаточную глубину и место для фронтального монтажа. Для работы необходима внешняя рукоятка управления - она продается отдельно и должна соответствовать типу механизма (повторяйте модель при заказе). Болтовые зажимы позволяют подключать медные жилы сечением до 95 мм2. Убедитесь, что расстояние между фазами в щите соответствует требованиям нормативов (минимум 50–60 мм для 1000 В). Монтаж выполняется после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Выключатель-разъединитель ВРК без рукоятки управления 3P 800А соответствует ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное требование для проведения ремонтных работ. Наличие IP00 означает, что он не защищён от внешнего воздействия - поэтому обязательно должен находиться внутри корпуса с классом защиты не ниже IP54. Не используйте в условиях повышенной влажности, запылённости или на открытых площадках без дополнительной защиты.

Преимущества

• Высокая коммутационная способность - выдерживает 80 кА КЗ, что важно для промышленных систем с высокой мощностью
• Надёжное болтовое соединение - минимизирует нагрев и риск ослабления контакта при больших токах
• Простая и прочная конструкция - снижает вероятность отказа даже при длительной эксплуатации
• Совместимость с сериями KARAT - легко интегрируется в существующие решения IEK

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не предназначен для частых включений/выключений под нагрузкой - рекомендовано не более 10–15 раз в день
• Отсутствие рукоятки в комплекте - необходимо докупать отдельно
• IP00 - нельзя использовать вне электрошкафа
• Нулевая номинальная мощность AC-23 - не следует применять для коммутации двигателей под нагрузкой

Примеры использования

• Главная точка отключения перед частотным преобразователем на насосной станции
• Разъединитель перед группой электродвигателей на конвейере
• Входной выключатель в распределительном щите торгового центра
• Обесточивание секции освещения перед плановым ремонтом

Практические советы

• Выбирайте внешнюю рукоятку управления с учётом типа механизма - для ВРК без рукоятки подходят модели с поворотным или рычажным приводом, совместимые с IEK KARAT
• Проверьте посадочные размеры: габариты 141×160×266 мм должны свободно помещаться в вашем щите
• Перед монтажом убедитесь, что болты затянуты моментом, указанным в руководстве - слабый контакт вызывает перегрев
• Подпишите каждый выключатель-разъединитель ВРК без рукоятки управления 3P 800А - это ускоряет поиск и предотвращает случайное включение
• Не используйте этот аппарат вместо автомата - он не спасёт оборудование от аварии, только человека при обслуживании
