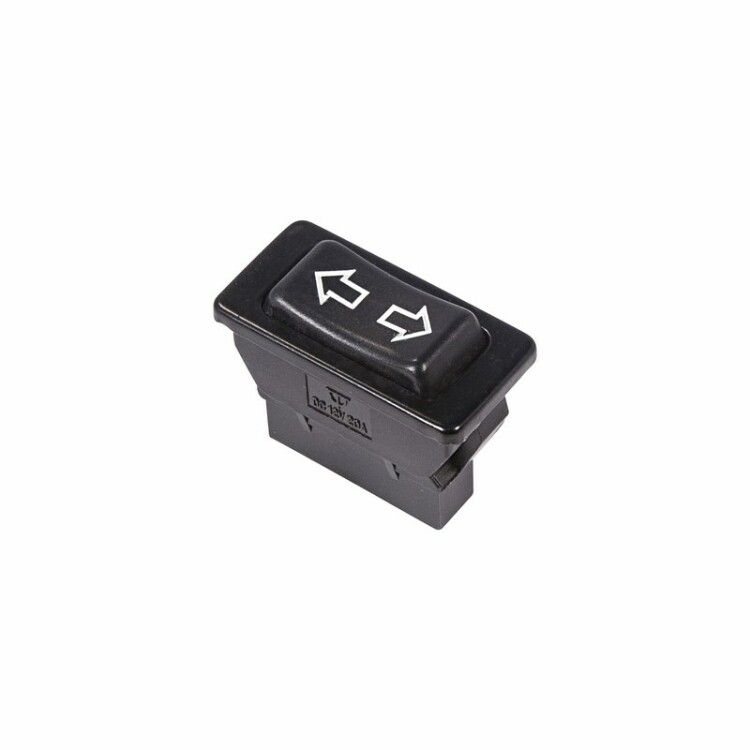

Выключатель клавишный (стеклоподъемника) 12В 20А (5с) (ON)-OFF-(ON) черн. (ASW-01) Rexant 36-4410 MEET

Выключатель клавишный Rexant 36-4410 - это однопостовый двухпозиционный переключатель с возвратом в нейтральное положение, предназначенный для управления устройствами постоянного тока 12 В, особенно в автомобильной электросистеме. Его конструкция оптимизирована для установки в панели автомобилей, где требуется надежное управление стеклоподъемниками, зеркалами или другими исполнительными механизмами.

Назначение и область применения

Выключатель Rexant 36-4410 используется для коммутации цепей постоянного тока напряжением 12 В. Он подходит для управления устройствами, требующими двунаправленного движения: стеклоподъемники, регулировка боковых зеркал, люки, жалюзи, насосы. Устройство работает в режиме «ON-OFF-(ON)» - при нажатии вверх или вниз контакт замыкается, при отпускании возвращается в нейтральное положение «OFF». Это исключает случайное длительное включение и снижает нагрузку на систему.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока (DC)
• Максимальный ток: 20 А
• Тип контактов: 4 нормально открытых (НО), 1 переключающий
• Механизм: без фиксации - возвращает себя в нейтральное положение после отпускания
• Степень защиты: IP30 - защищён от доступа пальцами и крупным инструментом, но не от пыли и воды
• Габариты: 46,33 × 41,4 × 25,8 мм
• Цвет корпуса: чёрный
• Форма линзы: прямоугольная
• Способ подключения: пайка (без клеммных соединений)
• Тип толкателя: механический переключатель с плоской клавишей

Совместимость и монтаж

Выключатель Rexant 36-4410 устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Монтаж выполняется без винтов - корпус фиксируется за счёт защёлок или клея. Подключение проводов происходит через паяные выводы, что требует наличия паяльника и базовых навыков пайки. Не поддерживает быстроразъёмные клеммы - для подключения используйте плоские клеммы или медную шину, запаянную непосредственно к контактам.

Безопасность и стандарты

Устройство соответствует требованиям к автомобильным компонентам по уровню защиты IP30. Отсутствие герметизации делает его непригодным для установки в условиях повышенной влажности, пыли или воздействия моющих средств. Не рекомендуется использовать вне закрытых панелей. Работает в температурном диапазоне, типичном для салона автомобиля (-30C…+70C), но точные пределы не указаны производителем - избегайте экстремальных условий.

Преимущества

• Двухпозиционный принцип работы обеспечивает точное управление направлением движения без необходимости удерживать клавишу
• Высокая коммутационная способность - 20 А позволяет управлять мощными двигателями стеклоподъемников
• Компактные размеры позволяют установить выключатель даже в ограниченном пространстве
• Чёрный цвет и плоская форма гармонируют с современным интерьером авто
• Изготовлен в соответствии с требованиями автомобильной промышленности

Ограничения применения

• Не предназначен для установки в открытом виде - IP30 не защищает от влаги и пыли
• Подключение только методом пайки - нельзя использовать с клеммами типа “быстроразъём”
• Не совместим с переменным током - только 12 В DC
• Не рассчитан на частые циклы более 1000 в день - долгосрочная надёжность снижается при интенсивном использовании
• Отсутствует индикация состояния - нет светодиода или подсветки

Примеры использования

• Управление передними/задними стеклоподъемниками в легковых автомобилях
• Регулировка боковых зеркал с функцией «вперёд-назад»
• Управление электроприводом крышки багажника или люка
• Контроль насосов в системах омывателей с возможностью реверса
• Автоматизация вспомогательных механизмов в грузовиках и спецтехнике

Практические советы

• При монтаже проверьте толщину панели - она должна быть между 0,8 и 3 мм, иначе выключатель не зафиксируется
• Используйте термоусадку или изоляцию на паяных выводах - они находятся рядом с металлическими элементами
• Не перегружайте контакты - максимальный ток 20 А; если нагрузка выше, примените реле
• При замене старого выключателя сравните размеры - 46,33×41,4 мм должны точно совпадать с отверстием
• Этот выключатель Rexant 36-4410 - прямая замена для многих OEM-решений, но не все аналоги имеют одинаковые контакты - проверьте схему подключения
