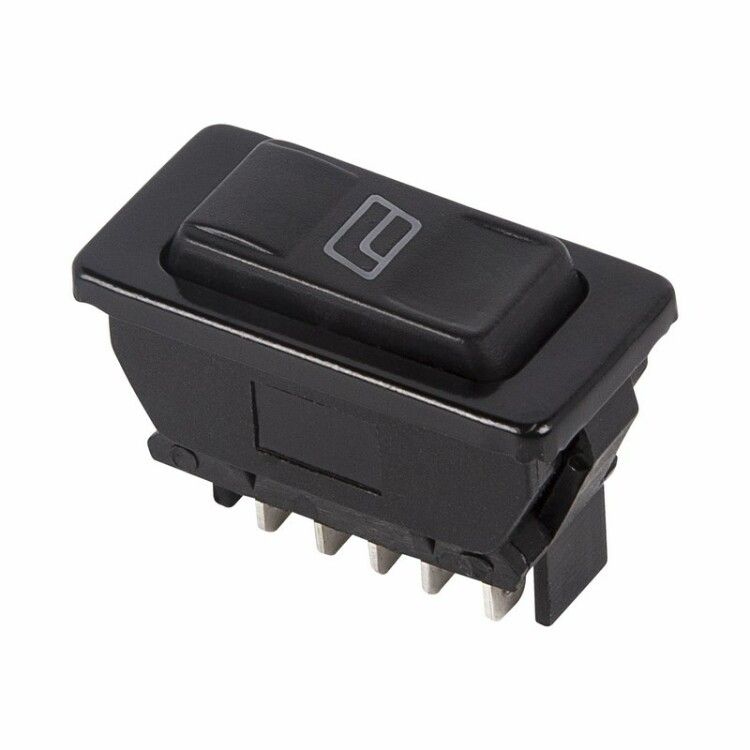

Выключатель клавишный (стеклоподъемника) 12В 20А (5с) (ON)-OFF-(ON) черн. с подсветкой (ASW-02D) Rexant 36-4420 MEET

Выключатель клавишный (стеклоподъемника) 12В 20А (5с) (ON)-OFF-(ON) черный с подсветкой (ASW-02D) - это однопостовый переключатель с трёхпозиционным механизмом и LED-индикацией, предназначенный для управления электроприборами в автомобильной сети 12 В. Бренд Rexant предлагает эту модель как надёжное решение для монтажа в панелях автомобилей, где важна видимость и точность переключения даже в условиях плохого освещения.

Назначение и область применения

Выключатель ASW-02D используется для коммутации цепей постоянного тока напряжением 12 В. Его основное применение - управление стеклоподъёмниками, зеркалами, вентиляторами, насосами и другими устройствами в легковых и грузовых автомобилях, автобусах и спецтехнике. Трёхпозиционная схема (ON)-OFF-(ON) позволяет управлять нагрузкой в двух направлениях - например, поднимать и опускать стекло - с возможностью остановки в нейтральном положении.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип переключения: (ON)-OFF-(ON) - два активных состояния, нейтральное между ними
• Количество переключающих контактов: 1 группа (5 контактов: 2 входа, 2 выхода, 1 общий)
• Подсветка: светодиодная, встроена в клавишу, обеспечивает видимость в темноте
• Механизм: без фиксации - клавиша возвращается в нейтральное положение после отпускания
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Рабочая температура: от -25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 46,33 × 41,4 × 25,8 мм
• Цвет корпуса: чёрный
• Способ подключения: пайка к печатной плате или к плоским клеммам

Совместимость и монтаж

Выключатель ASW-02D монтируется в панель толщиной от 0,8 до 3 мм без винтов - через защёлкивающийся фланец. Устанавливается в круглое или прямоугольное отверстие соответствующего размера. Подключение выполняется путём пайки проводов к контактам или использованию плоских клемм (например, от кабельных разъёмов типа “faston”).

Не требует специальных инструментов, но важно соблюдать полярность при подключении - хотя сам выключатель не зависит от полярности, подсветка работает только при правильном соединении анода и катода LED.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для автомобильной электроники. Степень защиты IP30 исключает попадание крупных сторонних объектов, но не защищает от влаги, брызг или пыли. Поэтому не рекомендуется использовать в местах с высокой влажностью, прямым воздействием воды или грязью - например, в дверях при открытых окнах или в подкапотном пространстве.

Преимущества

• Трёхпозиционный режим (ON)-OFF-(ON) удобен для двунаправленного управления
• Светодиодная подсветка повышает безопасность и комфорт при работе в темноте
• Устойчив к широкому диапазону температур - подходит для зимнего и летнего использования
• Простая установка без винтов - экономит время при сборке
• Высокий ресурс (10 000 циклов) гарантирует долгую службу в интенсивных условиях

Ограничения применения

• Не предназначен для работы в среде с влагой, пылью или химическими веществами - IP30 недостаточно для таких условий
• Не имеет механической фиксации - клавиша не остаётся в крайнем положении, что может быть неудобно для длительного включения
• Подключение только методом пайки или плоских клемм - нельзя подключить через винтовые зажимы
• Максимальный ток 20 А - не подходит для мощных нагревателей, стартеров или двигателей выше 2–3 кВт

Примеры использования

• Управление стеклоподъёмниками в дверях автомобилей
• Переключение направления движения электромотора зеркал заднего вида
• Включение/выключение вентилятора печки в двух скоростях
• Управление насосом омывателя переднего и заднего стекла
• Коммутация световых сигналов в системах автономного оборудования

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно совпадать с размером корпуса ASW-02D, чтобы избежать люфта
• Для увеличения срока службы не перегружайте выключатель - используйте его только при токе ≤ 20 А и напряжении 12 В
• Если подсветка не горит, проверьте полярность подключения LED - иногда её выводы меняют местами при пайке
• Не используйте этот выключатель вместо реле - он не рассчитан на частые включения больших токов, таких как стартер
• При замене в авто - убедитесь, что новый ASW-02D совпадает по форме и расположению контактов с оригиналом
