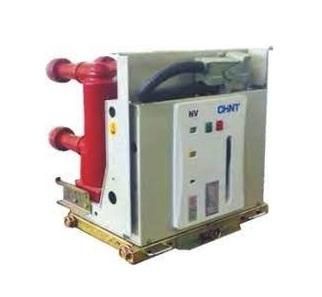

Выключатель вакуумный NV2 6-10кВ ном.ток 1250А 25кА межф. расст. 150мм пружин. привод. ЦУ220В AC стац. CHINT NV2/T-1250-25(150.AC220)F

Выключатель вакуумный CHINT nv2/t-1250-25(150,ac220)f предназначен для коммутации и защиты электрических цепей в распределительных устройствах напряжением 6–10 кВ. Он сочетает надёжную вакуумную дугогашущую камеру, пружинный привод и возможность удалённого управления, что делает его подходящим для автоматизированных систем энергоснабжения.

Назначение и область применения

Выключатель вакуумный CHINT nv2/t-1250-25(150,ac220)f используется для включения и отключения нагрузки в сетях среднего напряжения - до 10 кВ. Применяется в комплектных распределительных устройствах (КРУ) на подстанциях, в промышленных объектах, на транспорте и в энергоёмких производствах. Подходит для частых операций переключения благодаря долговечной вакуумной камере.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 1250 А
• Номинальная отключающая способность: 25 кА
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера - обеспечивает быстрое гашение дуги без выделения газов
• Изоляционный материал: эпоксидный - устойчив к механическим повреждениям и влаге
• Тип привода: пружинный - работает без постоянного питания, сохраняет функциональность даже при сбоях в сети
• Питание привода: 220 В переменного тока
• Межфазное расстояние: 150 мм - соответствует требованиям безопасности для воздушной изоляции
• Тип установки: стационарный - монтируется в КРУ, не предназначается для перемещения
• Дистанционное управление: да - совместим с системами АСУ ТП и релейной защитой

Совместимость и монтаж

Выключатель вакуумный CHINT nv2/t-1250-25(150,ac220)f рассчитан на установку в стационарные ячейки КРУ типа KYN28, KGS или аналогичные. Для монтажа требуется соблюдение посадочного размера и зазора между фазами (150 мм). Подключение силовых кабелей выполняется сверху или снизу - зависит от исполнения ячейки. Управление осуществляется через контакты привода, требующие подачи 220 В AC. Перед установкой проверьте соответствие схемы управления и наличие автономного источника питания для привода.

Безопасность и стандарты

Выключатель вакуумный CHINT nv2/t-1250-25(150,ac220)f соответствует ГОСТ Р 52566-2006 и МЭК 62271-100 для оборудования высокого напряжения. Эпоксидная изоляция и герметичная вакуумная камера исключают риск возгорания и выброса газов. Конструкция защищена от случайного доступа к токоведущим частям при закрытой камере.

Преимущества

• Вакуумная дугогасительная камера - минимальный износ контактов, срок службы до 10 000 операций
• Пружинный привод - не требует постоянного электропитания, работает при отключении сети
• Дистанционное управление - позволяет интегрировать устройство в автоматические системы контроля
• Эпоксидная изоляция - устойчива к загрязнению, влаге и химическим воздействиям
• Стандартное межфазное расстояние 150 мм - упрощает замену в существующих КРУ

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP, требует установки в закрытом КРУ
• Не поддерживает ручное управление без внешних механизмов - привод активируется только при подаче 220 В AC
• Не рекомендован для циклических включений более 4 раз в час - возможен перегрев привода
• Запрещено применять в средах с взрывоопасными газами - не имеет взрывозащиты

Примеры использования

• Автоматическое отключение при КЗ на подстанции 10 кВ в металлургическом цехе
• Переключение питания между двумя источниками в системе бесперебойного электроснабжения завода
• Защита трансформаторов в КРУ жилого микрорайона с автоматической блокировкой при перегрузке
• Коммутация нагревательных установок на предприятиях пищевой промышленности

Практические советы

• Проверяйте целостность вакуумной камеры перед первым запуском - трещины или деформации недопустимы
• Подключайте питание привода через стабилизированную цепь - скачки напряжения снижают срок службы электроники управления
• При обслуживании не открывайте корпус - внутренние элементы не требуют смазки и регулировки
• Для профилактики используйте термографию - перегрев контактов указывает на износ вакуумной камеры
• При замене старого выключателя - убедитесь, что новое изделие CHINT nv2/t-1250-25(150,ac220)f имеет те же габариты и тип привода
