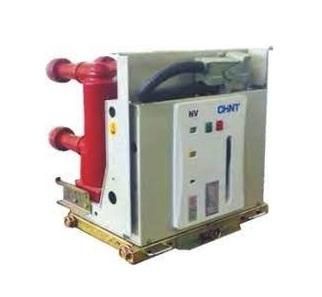

Выключатель вакуумный NXV 6-10кВ ном.ток 1250А 25кА межф. расст. 150мм пружин. привод ЦУ220В AC стац. CHINT NXV-1250-25(150.AC220)F

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)f предназначен для коммутации нагрузки и защиты сетей до 10 кВ в распределительных устройствах. Он сочетает надёжную вакуумную дугогашущую камеру, пружинный привод и возможность удалённого управления, что делает его подходящим для автоматизированных систем энергоснабжения.

Назначение и область применения

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)f используется для включения и отключения электрических цепей напряжением 6–10 кВ в стационарных распределительных устройствах. Применяется на подстанциях, в промышленных объектах, на предприятиях с высокой потребностью в надёжной защите оборудования - например, на заводах, в насосных станциях, на участках с частыми перегрузками.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 1250 А
• Номинальная отключающая способность: 25 кА
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера - обеспечивает быстрое гашение дуги без выделения газов
• Изоляционный материал: эпоксидный - устойчив к механическим повреждениям и воздействию окружающей среды
• Привод: пружинный - работает без постоянного питания, сохраняет функциональность даже при сбоях в сети
• Управление: дистанционное - позволяет управлять выключателем через внешнюю систему автоматизации
• Питание привода: 220 В переменного тока
• Межфазное расстояние: 150 мм - соответствует требованиям безопасности для установки в ячейках КРУ
• Тип установки: стационарный - фиксируется в комплектном распределительном устройстве, не предназначается для перемещения

Совместимость и монтаж

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)f совместим со стандартными ячейками КРУ-10 кВ, имеющими посадочные размеры, соответствующие межфазному расстоянию 150 мм. Для монтажа требуется доступ к верхним и нижним контактным зажимам, а также подключение цепей управления 220 В AC. Установка выполняется в соответствии с проектом и нормами ПУЭ. Обязательно проверьте соответствие габаритов и типоразмера шасси перед закупкой.

Безопасность и стандарты

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)f соответствует требованиям ГОСТ Р 52568-2006 и МЭК 62271-100 для выключателей переменного тока до 52 кВ. Конструкция исключает выброс пламени и газов при отключении, что снижает риск возгорания внутри КРУ. Эпоксидная изоляция обеспечивает повышенную электрическую прочность и устойчивость к загрязнению.

Преимущества

• Вакуумная камера гарантирует долгий срок службы без обслуживания - не требует замены рабочих сред
• Пружинный привод обеспечивает работу при отсутствии напряжения в сети - важна для аварийного отключения
• Дистанционное управление позволяет интегрировать выключатель в системы АСУ ТП и SCADA
• Стационарная конструкция минимизирует риск случайного отключения и повышает безопасность при эксплуатации
• Эпоксидная изоляция устойчива к влаге, пыли и химическим воздействиям - подходит для помещений с агрессивной средой

Ограничения применения

• Не предназначен для работы вне помещения - не имеет специальной степени защиты IP
• Не рассчитан на частые операции более 1000 раз в год - рекомендовано использовать в режиме основной коммутации, а не частых циклических включений
• Требует наличия источника 220 В AC для зарядки привода - невозможен запуск при полном отключении питания
• Не поддерживает ручное отключение без предварительной подготовки привода - нельзя просто потянуть рычаг

Примеры использования

• Отключение силового трансформатора 10/0,4 кВ при перегрузке
• Автоматическое отключение линии электропередачи при КЗ на промышленном предприятии
• Коммутация питающих линий в КРУ-10 кВ на тепловой электростанции
• Интеграция в систему автоматического ввода резерва (АВР) на объектах с двойным питанием

Практические советы

• Перед первым включением обязательно выполните пробный цикл включения-отключения с контролем времени срабатывания
• Проверяйте состояние контактов вакуумной камеры каждые 5 лет или после 1000 операций - хотя они не требуют замены, возможна деградация
• Обеспечьте чистоту вокруг корпуса - пыль и грязь могут вызвать поверхностные утечки, особенно при высокой влажности
• При проектировании учтите, что пружинный привод требует 10–15 секунд на зарядку после каждого отключения - не допускайте повторных команд раньше этого времени
• Для удобства диагностики используйте сигнализацию положения контактов - она должна быть подключена параллельно цепям управления
