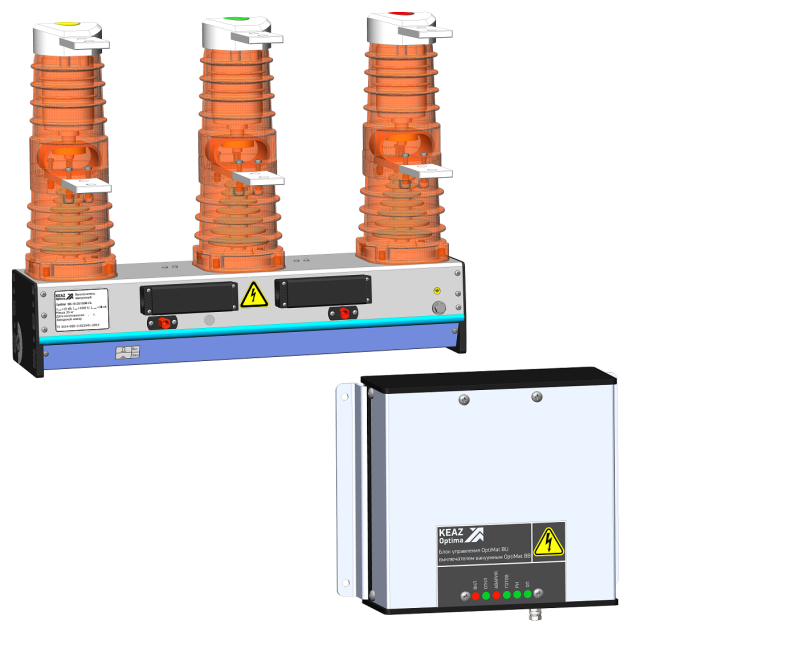

Выключатель вакуумный Optimat BB-10-20/1000-У2-230 с блоком управления BU-41-У2 КЭАЗ 282386

Выключатель вакуумный BB-10-20/1000-У2-230 с блоком управления BU-41-У2 - это устройство для коммутации высоковольтной сети 10 кВ с номинальным током 1000 А, предназначенное для надёжного отключения нагрузки в условиях повышенной требовательности к безопасности и компактности. Бренд КЭАЗ и артикул BB-10-20/1000-У2-230 указывают на серию OptiMat BB, где сочетаются проверенная механика и современный блок управления.

Назначение и область применения

Выключатель вакуумный BB-10-20/1000-У2-230 с блоком управления BU-41-У2 используется для включения и отключения силовых цепей переменного тока в распределительных устройствах 10 кВ. Применяется в промышленных объектах: на подстанциях, в цехах с мощными электродвигателями, на конвейерах, насосных станциях и других системах, где требуется частое оперативное отключение без дугового пробоя.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения 6–12 кВ;
• Номинальный ток: 1000 А - способен длительно проводить ток до 1000 А без перегрева;
• Тип привода: электромагнитный - обеспечивает быстрое и надёжное срабатывание за счёт импульса постоянного или переменного тока;
• Дистанционное управление: да - позволяет управлять выключателем из удалённого пункта через сигнал управления;
• Межфазное расстояние: 200 мм - увеличенная изоляция между фазами для повышения отказоустойчивости в загрязнённой среде;
• Блок управления BU-41-У2: работает от 66 В до 264 В AC/DC - совместим с большинством систем автоматизации, включая постоянный и переменный ток;
• Исполнение У2 - соответствует климатическому исполнению для умеренного климата с возможностью работы в закрытых помещениях с контролируемой влажностью.

Совместимость и монтаж

Выключатель вакуумный BB-10-20/1000-У2-230 с блоком управления BU-41-У2 монтируется в ячейках КРУ 10 кВ типа KYN28A или аналогичных. Шины выполнены разнонаправленными: верхний вход - от источника питания, нижний выход - к разъёмам вспомогательных контактов, что упрощает подключение сигнализации и защиты. Для установки необходим доступ к задней части ячейки для подвода управляющих кабелей к BU-41-У2. Масса и габариты позволяют использовать стандартные крепления без доработки конструкции.

Безопасность и стандарты

Выключатель вакуумный BB-10-20/1000-У2-230 с блоком управления BU-41-У2 соответствует требованиям ГОСТ Р 52566-2006 и IEC 62271-100. Конструкция исключает выброс пламени и газов при отключении, так как дуга гасится в вакуумной камере. Это делает устройство безопасным для эксплуатации в замкнутых пространствах. Блок управления BU-41-У2 имеет защиту от перенапряжений и помех, что снижает риск ложных срабатываний.

Преимущества

• Вакуумная дугогасительная камера - долгий срок службы без обслуживания, минимальный износ контактов;
• Широкий диапазон напряжения управления (66–264 В AC/DC) - возможность подключения к различным источникам питания без изменения схемы;
• Компактный блок BU-41-У2 - экономия места внутри ячейки КРУ;
• Разнонаправленные шины - удобная маршрутизация кабелей, минимизация путаницы при подключении;
• Межфазное расстояние 200 мм - повышенная электрическая прочность, особенно актуально в условиях запылённости или влажности.

Ограничения применения

• Не предназначена для эксплуатации на открытом воздухе - исполнение У2 не предусматривает защиту от осадков и прямого воздействия погоды;
• Запрещено применение в зонах с взрывоопасной средой - отсутствует взрывозащита;
• Не рекомендуется для частого включения свыше 100 раз в день - хотя выключатель рассчитан на 10 000–20 000 операций, частые циклы снизят срок службы привода;
• Блок BU-41-У2 не поддерживает протоколы связи (Modbus, Profibus) - управление осуществляется только дискретными сигналами ON/OFF.

Примеры использования

• Отключение двигателя 800 кВт на конвейерной линии металлургического завода;
• Автоматическое отключение при аварии в распределительном щите химического производства;
• Коммутирование трансформатора 10/0,4 кВ в системе бесперебойного питания;
• Подключение в составе системы АСУ ТП с дистанционным управлением от центрального пульта.

Практические советы

• Перед монтажом проверьте соответствие напряжения управления (AC/DC) на вашем объекте - BU-41-У2 работает в широком диапазоне, но требует правильного подключения;
• Обеспечьте доступ к контактам вспомогательных цепей - они расположены со стороны нижних шин, и их трудно достать после сборки;
• При использовании в условиях запылённости регулярно проверяйте состояние изоляторов - даже с межфазным расстоянием 200 мм грязь может снижать изоляцию;
• Для продления срока службы привода избегайте частых включений под нагрузкой - используйте предохранители или контакторы для частых операций;
• Артикул BB-10-20/1000-У2-230 с блоком BU-41-У2 - единственный вариант в серии OptiMat BB с таким набором параметров; другие модели имеют другой тип привода или меньший ток.
