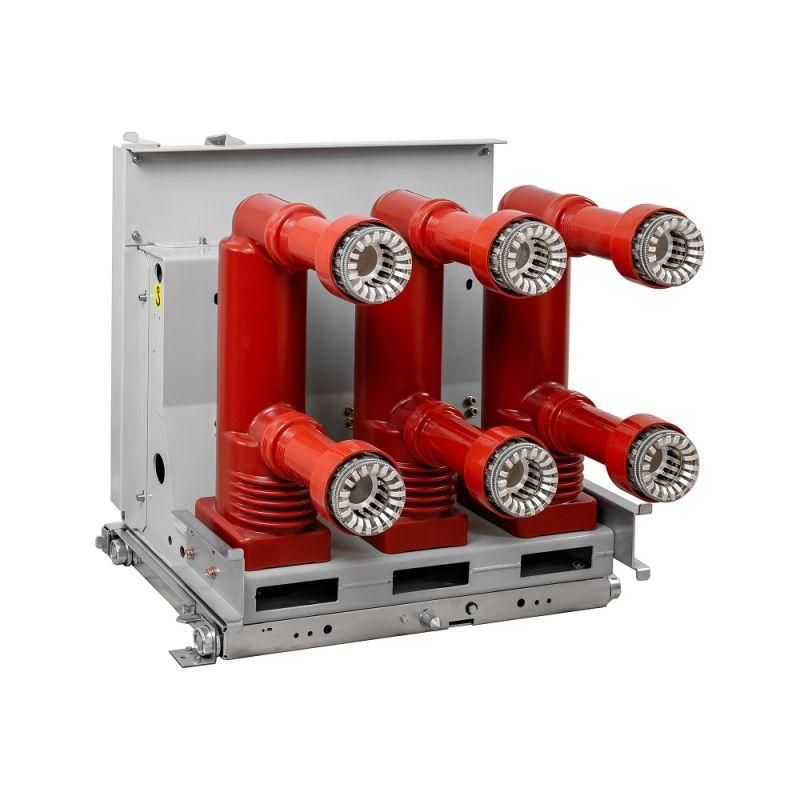

Выключатель вакуумный OptiMat BB-MD-10-20/630-3-FX-20-1101020-3-0-TM0S-S-0 У3 | 372101 КЭАЗ

Выключатель вакуумный BB-MD-10-20/630-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ предназначен для коммутации нагрузки и отключения тока короткого замыкания в распределительных сетях 10 кВ. Благодаря вакуумной дугогашущей камере и фарфоровой изоляции, он обеспечивает надежную работу в условиях повышенной запыленности и влажности. Этот выключатель применяется в промышленных подстанциях, на объектах энергообеспечения и в системах автоматизации.

Назначение и область применения

Выключатель вакуумный BB-MD-10-20/630-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ используется для включения и отключения электрических цепей переменного тока напряжением до 10 кВ. Он подходит для работы в закрытых распределительных устройствах (РУ) 6–10 кВ, где требуется частая коммутация - например, на предприятиях с мощными двигателями, трансформаторами или конвейерными линиями. Также выключатель может применяться в составе комплектных ячеек КРУ.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток такой величины без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях с классическим напряжением 10 кВ;
• Количество полюсов: 3 - трехполюсная конструкция, позволяет одновременно отключать все три фазы;
• Способ отключения: с вакуумной изоляцией - дуга гасится внутри герметичной вакуумной камеры, что исключает горение и выбросы газов;
• Тип разъединителя: заземляющий - имеет встроенный заземляющий нож, обеспечивающий безопасное заземление цепи после отключения;
• Изоляционный материал: фарфор - устойчив к механическим повреждениям, влаге и химическому воздействию;
• Предварительно собран: да - устройство поставляется полностью собранным, без необходимости сборки на месте.

Совместимость и монтаж

Выключатель вакуумный BB-MD-10-20/630-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ совместим со стандартными ячейками КРУ 10 кВ, имеющими посадочные размеры, соответствующие ГОСТ 15150. Монтаж выполняется на раме или шасси ячейки с помощью болтовых соединений. Подключение первичных токоведущих частей осуществляется через верхние и нижние выводы. Для подключения управления требуются внешние приводы (электромагнитные или пружинные), которые должны быть согласованы с типом исполнения TM0S-S-0. Обязательно проверьте соответствие высоты установки и глубины кабельного отсека перед монтажом.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 14890 и ГОСТ 15150. Исполнение У3 означает, что он рассчитан на работу в умеренном климатическом исполнении - температурный диапазон от −40 C до +40 C. Конструкция защищена от попадания пыли и влаги благодаря фарфоровым изоляторам и герметичным контактам. Наличие заземляющего разъединителя гарантирует безопасность при обслуживании - цепь можно заземлить перед работой на оборудовании.

Преимущества

• Долгий срок службы контактов - вакуумная среда предотвращает окисление и эрозию;
• Меньшее количество техобслуживания - по сравнению с масляными и воздушными аналогами;
• Высокая скорость отключения - снижает риск повреждения оборудования при КЗ;
• Экологическая безопасность - отсутствие горючих или токсичных веществ в конструкции;
• Готовый к установке вид - экономит время на монтаже и минимизирует риски ошибок сборки.

Ограничения применения

Выключатель вакуумный BB-MD-10-20/630-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ не предназначен для эксплуатации в условиях постоянной вибрации выше нормированной, в помещениях с агрессивными газами (например, сероводород) или при температурах ниже −40 C. Также не рекомендуется использовать его в качестве разъединителя под нагрузкой - заземляющий нож служит только для защиты при отключенном состоянии. Отказ от регламентного осмотра и тестирования может снизить надежность.

Примеры использования

• Отключение питания трансформатора 10/0,4 кВ на заводе;
• Коммутация питающих линий к насосным станциям;
• Защита электродвигателей мощностью до 500 кВт в пищевой промышленности;
• Ячейки КРУ-10 в жилых микрорайонах и административных зданиях.

Практические советы

• Перед установкой проверьте целостность фарфоровых изоляторов - трещины недопустимы даже малые;
• Не используйте силовые инструменты при затяжке клемм - момент должен соответствовать паспорту;
• Проверяйте состояние вакуумных камер каждые 3–5 лет с помощью специального тестера (не вскрывать!);
• При использовании с приводом TM0S-S-0 убедитесь, что он установлен правильно - неверная ориентация влияет на срабатывание;
• Обязательно проведите пробное включение и отключение после монтажа - это проверяет механическую связь и электронику управления.
