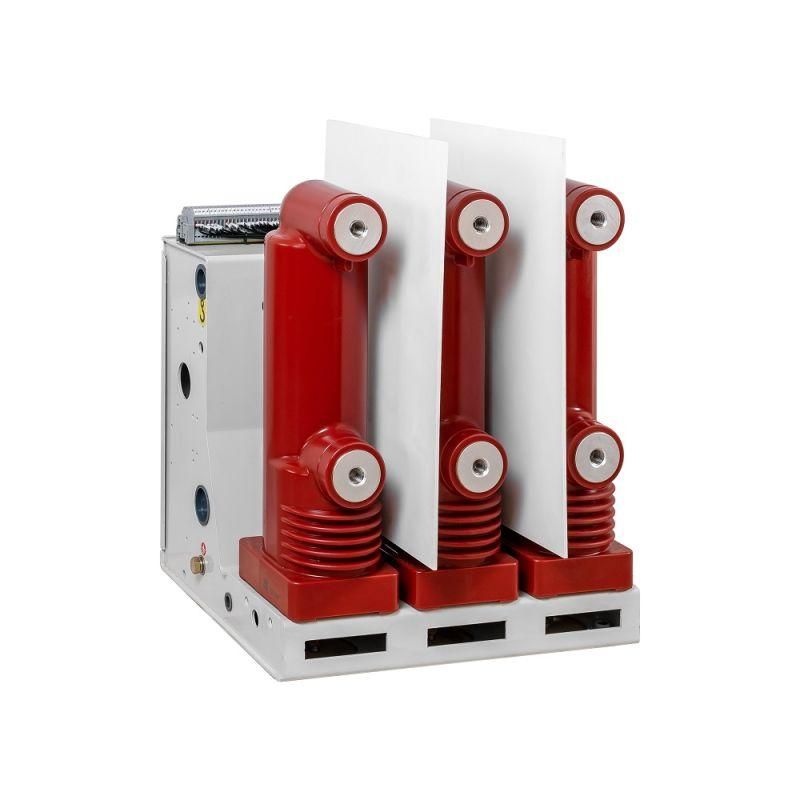

Выключатель вакуумный OptiMat BB-MD-10-20/630-3-FX-11-1101000-3-0-TM0S-S-0 У3 | 371824 КЭАЗ

Выключатель вакуумный BB-MD-10-20/630-3-FX-11-1101000-3-0-TM0S-S-0 У3 - это трёхполюсное устройство для коммутации высоковольтных цепей до 10 кВ с номинальным током 630 А. Благодаря вакуумной дугогашущей камере и фарфоровой изоляции, он надёжно работает в условиях повышенной запылённости и влажности. Выключатель BB-MD-10-20/630-3-FX-11-1101000-3-0-TM0S-S-0 У3 предварительно собран и готов к установке на опорную конструкцию, что ускоряет монтаж. Произведён КЭАЗ, один из ведущих российских производителей высоковольтного оборудования.

Назначение и область применения

Выключатель вакуумный BB-MD-10-20/630-3-FX-11-1101000-3-0-TM0S-S-0 У3 предназначен для включения и отключения нагрузочных токов и аварийных токов короткого замыкания в распределительных сетях 10 кВ. Применяется в комплектных распределительных устройствах (КРУ), на подстанциях, в промышленных энергообъектах и на объектах ЖКХ. Подходит для систем с заземляющим разъединителем, где требуется безопасная изоляция участка сети перед обслуживанием.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего класса напряжения
• Номинальный ток: 630 А - способен длительно проводить ток до этого значения без перегрева
• Количество полюсов: 3 - управление всеми фазами одновременно
• Способ отключения: с вакуумной изоляцией - дуга гасится в герметичной вакуумной камере, обеспечивает долгий срок службы и минимальное обслуживание
• Тип разъединителя: заземляющий - позволяет соединить все три фазы с землёй после отключения для безопасности при работах
• Изоляционный материал: фарфор - устойчив к механическим повреждениям, атмосферным воздействиям и загрязнениям
• Предварительно собран: да - весь механизм смонтирован и протестирован на заводе, не требует сборки на месте

Совместимость и монтаж

Выключатель BB-MD-10-20/630-3-FX-11-1101000-3-0-TM0S-S-0 У3 предназначен для установки на опорные конструкции или в ячейки КРУ-10. Монтаж выполняется с помощью болтовых креплений, указанных в техническом паспорте. Для подключения первичных токоведущих частей используются шины или кабели с соответствующими контактными площадками. Обеспечьте доступ к механизму управления и заземляющему разъединителю для оперативного обслуживания. Не допускается демонтаж корпуса - это нарушает герметичность вакуумной камеры.

Безопасность и стандарты

Выключатель BB-MD-10-20/630-3-FX-11-1101000-3-0-TM0S-S-0 У3 соответствует требованиям ГОСТ Р 52566-2006 и ГОСТ 19852-84 для выключателей переменного тока на напряжение до 35 кВ. Конструкция исключает возможность самопроизвольного включения благодаря механической блокировке между основным выключателем и заземляющим разъединителем. Эксплуатация возможна только при соблюдении правил техники безопасности при работе с оборудованием выше 1 кВ.

Преимущества

• Вакуумная дугогасительная камера - практически не требует обслуживания, не выделяет газы, не горюча
• Фарфоровая изоляция - устойчива к внешним загрязнениям, не нуждается в регулярной очистке
• Предварительная сборка - снижает время монтажа и риск ошибок при установке
• Заземляющий разъединитель встроен - устраняет необходимость в дополнительном оборудовании
• Производитель КЭАЗ - гарантирует совместимость с другими изделиями серии BB-MD и наличие запчастей

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - не имеет защиты IP67 или выше
• Не рекомендован для частых циклов включения-отключения более 100 раз в день - это сокращает ресурс вакуумной камеры
• Не используется в сетях с напряжением выше 10 кВ - превышение вызывает пробой изоляции
• Не подходит для установки внутри взрывоопасных зон - не имеет взрывозащиты

Примеры использования

• Отключение питания трансформаторной подстанции 10/0,4 кВ перед плановым осмотром
• Коммутация питание конвейерной линии на металлургическом предприятии
• Защита кабельной линии 10 кВ в жилом микрорайоне с автоматическим отключением при КЗ
• Частично автоматизированные системы распределения электроэнергии на химических производствах

Практические советы

• Перед монтажом проверьте целостность фарфоровых изоляторов - трещины недопустимы даже малые
• Убедитесь, что заземляющий разъединитель находится в положении “замкнут” при проведении ремонтных работ
• При использовании в холодном климате - контролируйте температуру окружающей среды; ниже -40C требуется специальное исполнение
• Не используйте силовые инструменты при затяжке креплений - перетяжка может повредить фарфор
• Артикул 371824 - сохраните его при заказе запасных частей или сервисного обслуживания
