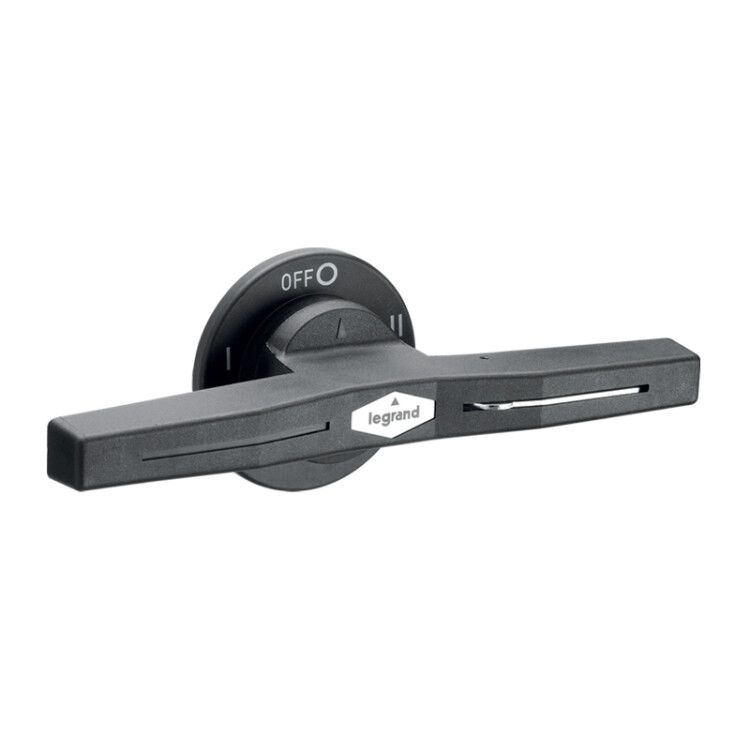

Выносная поворотная рукоятка - IP 65 для DCX-M на 630 и 800 А чёрная | 431142 Legrand

Рукоятка управления выносная поворотная для рубильника DCX-M 630–800 А IP65 - компонент для удалённого управления силовым разъединителем Legrand DCX-M. Устанавливается на аппарат, обеспечивает безопасную операцию издалека, защищена от пыли и воды (IP65). Подходит для промышленных объектов, где требуется дистанционное отключение питания.

Назначение и область применения

Эта рукоятка предназначена для управления выключателями-разъединителями серии Legrand DCX-M мощностью 630–800 А. Она позволяет переключать устройство без необходимости подходить к самому аппарату - например, когда он установлен в распределительном щите или на высокой опоре. Применяется на производствах, в энергообъектах, на транспорте и в других местах, где важна безопасность и удобство обслуживания.

Технические характеристики

• Тип: выносная поворотная рукоятка
• Совместима с: выключателями-разъединителями Legrand DCX-M (630–800 А)
• Степень защиты: IP65 - полностью герметична против пыли и устойчива к струям воды
• Материал корпуса: прочный пластик, черного цвета
• Наличие замка: да - возможность заблокировать положение «выкл» для безопасности при работах
• Оснащение: встроенные ось и переходник - не требует допоборудования для установки
• Способ монтажа: фиксируется непосредственно на корпус аппарата

Совместимость и монтаж

Рукоятка совместима исключительно с моделями Legrand DCX-M на ток 630–800 А. Не подходит для других серий или производителей. Монтаж выполняется вручную: ось-переходник уже встроена - достаточно вставить её в штатное отверстие на задней стенке рубильника и закрепить фиксаторами. Нет необходимости сверлить или дорабатывать оборудование. После установки рукоятка свободно поворачивается на 90°, передавая механическую нагрузку на механизм разъединителя.

Безопасность и стандарты

Изделие соответствует требованиям международной стандартизации для электроустановок. Защита IP65 гарантирует работу в условиях повышенной запылённости и влажности - например, на открытых площадках, в цехах с мойкой оборудования. Замок соответствует нормам LOTO (Lock Out Tag Out): позволяет надёжно заблокировать положение «выключено» во время техобслуживания, предотвращая случайное включение.

Преимущества

• Устраняет необходимость открывать щит или подходить близко к токоведущим частям
• Замок обеспечивает соответствие правилам техники безопасности при плановых работах
• Встроенная ось и переходник снижают риск некорректной сборки
• Защита IP65 делает рукоятку долговечной даже в агрессивной среде
• Чёрный цвет уменьшает видимость загрязнений и царапин

Ограничения применения

• Не работает с другими типами рубильников - только с Legrand DCX-M 630–800 А
• Не предназначен для автоматического управления - только ручное поворотное воздействие
• Не рассчитана на постоянную вибрацию выше промышленного уровня - возможна потеря точности позиционирования
• Замок не электронный - не интегрируется в системы SCADA или сигнализации

Примеры использования

• Управление питанием крупного станка с пульта оператора
• Отключение линии на конвейере без доступа к внутреннему щиту
• Обеспечение безопасности при ремонте трансформаторной подстанции
• Работа в пищевой промышленности - где важно мыть оборудование водой без попадания в электронику

Практические советы

• Перед установкой проверьте, что ваш рубильник имеет именно модель DCX-M с током 630–800 А - другие версии не подойдут
• При монтаже убедитесь, что ось плотно сидит - слабый контакт может вызвать проворот и неполное отключение
• Используйте замок всегда при проведении ТО - это обязательное правило по электробезопасности
• Если рукоятка используется вне помещения, периодически проверяйте целостность уплотнений - особенно после мойки оборудования
• Не применяйте смазку на механизме - она притягивает пыль и может нарушить работу замка
