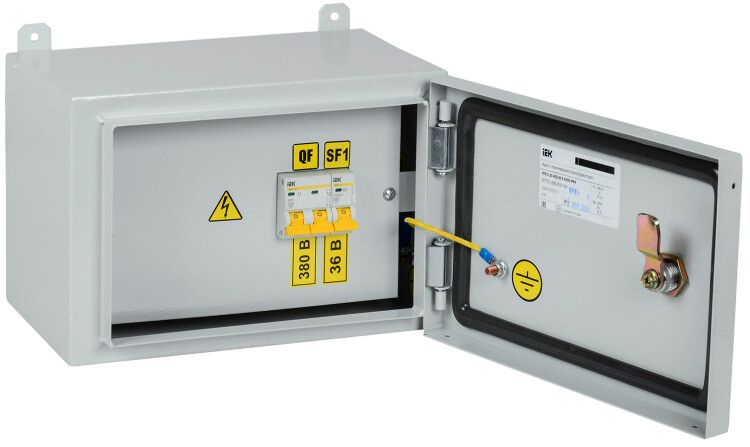

Ящик с понижающим трансформатором ЯТП 0.25 400/36В (3 авт. выкл.) УХЛ2 IP54 IEK MTT21-036-0251-54

Ящик с понижающим трансформатором 0,25 400/36В (3 автоматический выключатель) УХЛ2 IP54 от IEK предназначен для безопасного снижения напряжения до 36 В и обеспечения питания маломощных устройств в условиях производства. Этот ящик сочетает в себе трансформатор, три автоматических выключателя и защищённый корпус - всё в одном компактном решении.

Назначение и область применения

Ящик с понижающим трансформатором 0,25 400/36В (3 автоматический выключатель) УХЛ2 IP54 преобразует высокое напряжение сети 400 В в безопасное 36 В. Он используется для питания:

• переносных светильников на объектах;
• электроинструмента (дрели, шуруповёрты, болгарки);
• ремонтного освещения в цехах, тоннелях, коллекторах;
• других устройств, требующих низкого напряжения для безопасности персонала.

Подходит для промышленных помещений, строительных площадок, мастерских и других зон с повышенными требованиями к электробезопасности.

Технические характеристики

• Входное напряжение: 400 В переменного тока, 50 Гц
• Выходное напряжение: 36 В переменного тока
• Номинальная мощность трансформатора: 250 ВА (не более 2,5 кВА - указана максимальная нагрузка всей системы)
• Количество автоматических выключателей: 3 модульных (тип ВА47)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь, окрашенная для устойчивости к коррозии
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Способ монтажа: открытая установка на стену или опорную поверхность
• Срок службы: до 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ящик с понищающим трансформатором 0,25 400/36В (3 автоматический выключатель) УХЛ2 IP54 рассчитан на подключение к трёхфазной сети 400 В. Для монтажа требуется:

• фиксация на вертикальной поверхности с помощью кронштейнов или болтов (корпус имеет отверстия для крепления);
• подвод входных фаз и нуля через кабельные вводы (в комплекте не предусмотрены кабели - их необходимо подготовить отдельно);
• подключение выходных проводов к розеткам или распределительной коробке внутри помещения.

Автоматические выключатели защищают каждую из трёх фаз и выходную цепь. Перед первым запуском проверьте правильность подключения и отсутствие замыканий.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования с пониженным напряжением. Выходное напряжение 36 В относится к классу сверхнизкого напряжения (СНН), что исключает риск поражения электрическим током при случайном контакте. Корпус IP54 предотвращает попадание пыли и влаги внутрь, повышая надёжность работы в сложных условиях. Автоматические выключатели обеспечивают защиту от перегрузок и коротких замыканий.

Преимущества

• Цельностальной корпус обеспечивает механическую прочность и долговечность
• Три автомата позволяют контролировать и отключать каждую фазу независимо
• IP54 позволяет использовать в пыльных и влажных средах без дополнительных кожухов
• Климатическое исполнение УХЛ2 гарантирует работу в холодных регионах
• Заранее собранная и протестированная система снижает время монтажа

Ограничения применения

• Не предназначена для постоянной работы на полную мощность 2,5 кВА - трансформатор рассчитан на 250 ВА, остальная мощность - на защитные устройства и резерв
• Не подходит для подключения мощных нагревательных приборов (более 250 Вт)
• Не является источником бесперебойного питания - при отключении сети выходное напряжение прекращается
• Не рекомендуется для установки в местах с постоянным воздействием струй воды или погружением в жидкость
• Требуется внешнее питание 400 В - не работает от однофазной сети 220 В

Примеры использования

• На стройплощадке: питание переносных светильников и шуруповёртов в сыром грунте
• В цеху: ремонтные работы с использованием электроинструмента рядом с металлорежущими станками
• В тоннеле: временное освещение при обслуживании коммуникаций
• На складе: подключение тестового оборудования к сети без риска удара током

Практические советы

• Перед установкой убедитесь, что входное напряжение действительно составляет 400 В - подключение к 220 В приведёт к недостаточному выходному напряжению
• Выбирайте кабели с достаточным сечением для входа (минимум 2,5 мм2 для медного провода) и выхода (1,5–2,5 мм2 в зависимости от нагрузки)
• Проверяйте целостность изоляции на выходных проводах перед каждым запуском
• Не используйте розетки для подключения устройств мощностью выше 250 Вт - это превышает возможности трансформатора
• При длительной работе в жару следите за температурой корпуса - он может нагреваться, но не должен становиться горячим на ощупь
• Для удобства обслуживания размещайте ящик с понижающим трансформатором 0,25 400/36В (3 автоматический выключатель) УХЛ2 IP54 на видном месте, доступном для быстрого отключения
