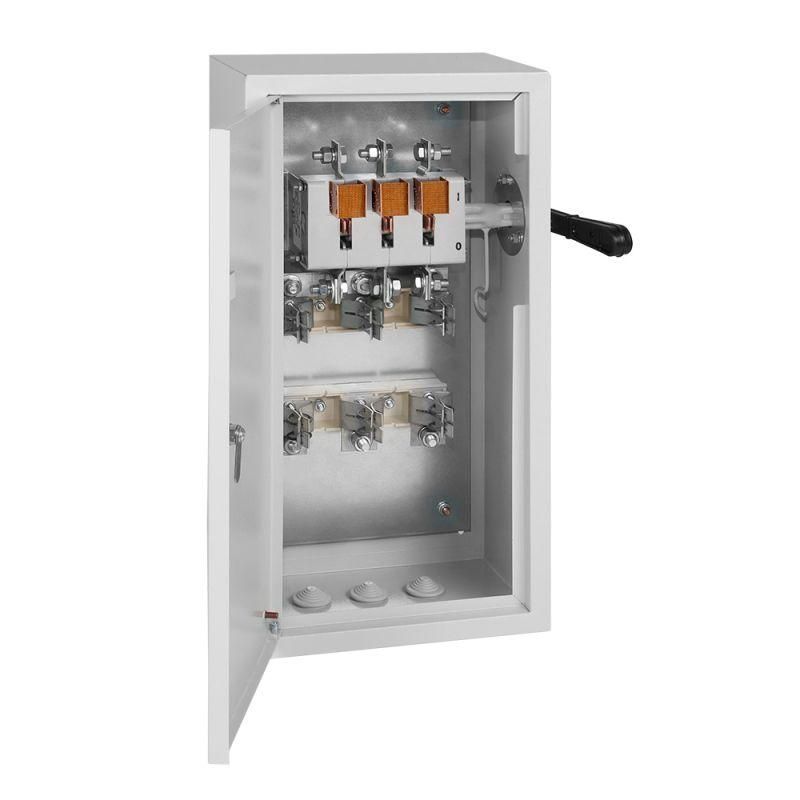

Ящик силовой на 1 направление без предохранителей ЯРВ-311-100А-IP32-М-УХЛ3 | 349633 КЭАЗ

Ящик силовой на 1 направление без предохранителей 100А IP32 УХЛ3 КЭАЗ - готовое решение для коммутации и отключения электропитания в распределительных системах до 660 В. Артикул 349633 предназначен для стационарной установки в помещениях с умеренным климатом, обеспечивает безопасную работу при помощи блокировки двери и совместим с собственными предохранителями пользователя.

Назначение и область применения

Ящик силовой на 1 направление без предохранителей 100А IP32 УХЛ3 КЭАЗ используется для ручного отключения и включения электропитания одного потребителя или группы устройств. Подходит для установки в щитовых, цехах, на объектах ЖКХ, промышленности и инфраструктуре, где требуется надежное механическое отключение без автоматической защиты. Применяется там, где пользователь сам выбирает тип и номинал плавких вставок.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Число полюсов: 3
• Степень защиты: IP32 - защита от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Категория размещения: УХЛ3 - для работы в условиях умеренного климата, в закрытых помещениях с контролируемой влажностью
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 240×450×175 мм
• Тип коммутационного аппарата: выключатель-разъединитель нагрузки серии ВР32
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

Ящик силовой на 1 направление без предохранителей 100А IP32 УХЛ3 КЭАЗ оснащен выключателем-разъединителем ВР32, который совместим с проводами сечением до 35 мм2. Монтаж выполняется на стену с помощью крепежных отверстий в боковых стенках корпуса. Для подключения используются клеммы внутри шкафа - доступ к ним открыт после снятия крышки. Съемная ручка ВР32 поставляется в комплекте - её можно использовать для удалённого управления. Корпус не имеет внутренних креплений для предохранителей - они устанавливаются потребителем самостоятельно.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Блокировка двери: при включенном положении выключателя-разъединителя дверь физически заблокирована - открыть её невозможно. Это исключает случайное прикосновение к токоведущим частям при работе. Соответствие ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов разъединения.

Преимущества

• Готовый к установке модуль - не требует сборки, экономит время на монтаже
• Отсутствие встроенных предохранителей позволяет выбрать нужный номинал и класс защиты (gG, aM и др.) под конкретную нагрузку
• Функция блокировки двери повышает безопасность персонала при обслуживании
• Стальной корпус с порошковым покрытием устойчив к коррозии и механическим воздействиям в помещении
• Компактные габариты позволяют устанавливать ящик даже в ограниченном пространстве

Ограничения применения

• Не предназначен для открытого воздуха - степень защиты IP32 не защищает от дождя, снега или пылевых потоков
• Категория УХЛ3 исключает использование в холодных необогреваемых помещениях, на улице или в зонах с высокой влажностью (например, венткамерах, подвалах без климат-контроля)
• Не содержит автоматических защит - не заменяет УЗО, автоматы или тепловые реле; необходимо дополнять внешним оборудованием
• Подходит только для однополюсного включения - нельзя использовать для переключения между двумя источниками питания

Примеры использования

• Отключение питания насосной станции в водоканале
• Ручное управление питанием конвейера на пищевом производстве
• Изолирующий рубильник перед частотным преобразователем
• Распределительный пункт на складе с несколькими группами освещения
• Обслуживание сварочных аппаратов - возможность быстрого отключения при аварии

Практические советы

• Перед монтажом проверьте посадочные размеры - корпус 240×450×175 мм требует свободного места вокруг для открывания двери (минимум 80–100 мм спереди)
• Выбирая предохранители, учитывайте токовые характеристики нагрузки: для двигателей используйте вставки типа aM, для освещения - gG
• Не применяйте ящик в местах с возможностью попадания жидкости - IP32 не защищает от брызг под углом
• При необходимости замены выключателя-разъединителя - он является сменным элементом, совместим с другими ВР32 того же номинала
• Для удобства обслуживания рекомендуется пометить входящие и выходящие кабели - ящик не имеет маркировки клемм по умолчанию
