Ящик силовой на 1 направление ЯРП11М-311-100А-IP54-М-УХЛ1 | 349646 КЭАЗ

Ящик силовой на 1 направление ЯРП11М-311-100А IP54 УХЛ1 КЭАЗ - готовое распределительное устройство с выключателем-разъединителем и предохранителями NH2, предназначенное для коммутации и защиты электроприёмников на напряжение до 660 В. Применяется в промышленных сетях, где требуется надёжная защита от перегрузок и коротких замыканий, особенно в условиях открытой площадки или повышенной запылённости.

Назначение и область применения

Ящик силовой на 1 направление ЯРП11М-311-100А IP54 УХЛ1 КЭАЗ используется для управления и защиты электрических цепей переменного тока с номинальным током до 100 А. Подходит для подключения оборудования, требующего ручного отключения и быстрой замены предохранителей: насосов, вентиляторов, конвейеров, сварочных аппаратов, станков с ЧПУ. Благодаря классу защиты IP54 и категории размещения УХЛ1, ящик можно устанавливать на открытом воздухе, в неотапливаемых помещениях, на производственных площадках с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Число полюсов: 3
• Типоразмер плавких предохранителей: NH2 (два элемента)
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Материал корпуса: сталь с порошковым покрытием цвета RAL7035
• Габариты: 240×450×175 мм
• Способ монтажа: стационарный, на стену или опорную поверхность
• Категория размещения: УХЛ1 - работает при температуре от −50 C до +40 C, в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

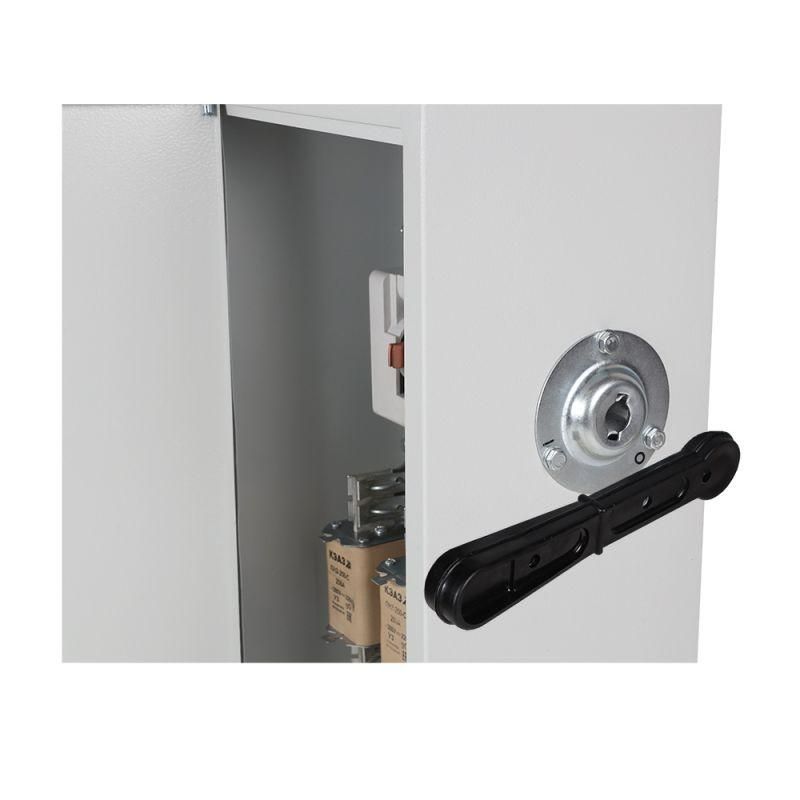

Ящик силовой на 1 направление ЯРП11М-311-100А IP54 УХЛ1 КЭАЗ поставляется полностью собранным: выключатель-разъединитель ВР32 и предохранители NH2 уже установлены. Для монтажа достаточно закрепить корпус на вертикальной поверхности с помощью болтов через отверстия в кронштейнах. Кабели подключаются к зажимам внутри ящика - входные снизу, выходные - сверху. Съемная ручка ВР32 в комплекте, её необходимо установить перед первым включением. Перед подключением проверьте соответствие сечения кабелей допустимому току 100 А.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60947-3. Выключатель-разъединитель имеет механическую блокировку: дверь ящика открывается только при отключенном положении ВР32, что исключает случайное доступ к токоведущим частям при работе. Предохранители NH2 обеспечивают селективную защиту от перегрузок и коротких замыканий. Все внутренние контакты выполнены из медных сплавов с серебряными контактами - повышают долговечность и снижают нагрев.

Преимущества

• Готовый к использованию состав - не требует сборки на месте, сокращает время ввода объекта в эксплуатацию
• Защита IP54 позволяет использовать ящик вне помещений без дополнительных кожухов
• Категория УХЛ1 обеспечивает работу в суровых климатических условиях - от минус 50 C до +40 C
• Возможно использование без вставок - клиент может установить предохранители нужного номинала самостоятельно
• Закрытая конструкция с блокировкой двери повышает безопасность обслуживания

Ограничения применения

• Не предназначена для автоматического включения/выключения - управление только ручное
• Поддерживает только три фазы; не подходит для систем с нулевым проводом, если он не проходит через внешнюю шину
• Предохранители NH2 имеют ограниченную скорость отключения при очень больших токах - для чувствительных нагрузок рекомендуются автоматы
• Максимальный ток 100 А - нельзя использовать для мощных установок выше этого значения
• Не рассчитана на взрывоопасные среды - не имеет маркировки Ex

Примеры использования

• Распределительный щит на заводе для питания трёхфазного станка с ЧПУ
• Автономная точка подключения насосной группы на открытом участке водопровода
• Щит для временного питания строительной техники на объекте
• Защита вентиляционного агрегата в холодном цехе с высокой влажностью

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия под кабельные вводы совпадали с диаметром используемых трубок или муфт
• При замене предохранителей всегда отключайте выключатель-разъединитель и убедитесь, что дверь заблокирована
• Используйте предохранители NH2 того же производителя, что и оригинальные - гарантируется совместимость по времени-токовым характеристикам
• При эксплуатации в условиях сильной запылённости периодически осматривайте контакты и очищайте корпус от пыли
• Если планируете менять номинал предохранителей - выбирайте вставки с аналогичной скоростью срабатывания (например, gG вместо aR), чтобы не нарушить координацию защиты
