Заземляющий клеммный модуль с пружинными зажимами ST 16-PE | 3036165 Phoenix Contact

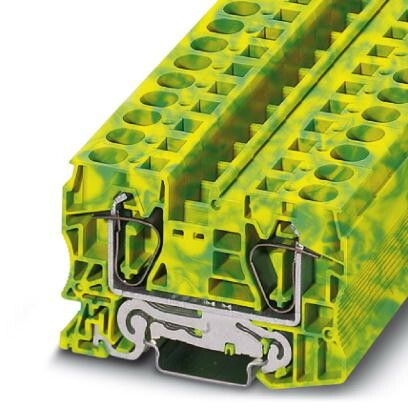

Клеммный модуль заземляющий с пружинными зажимами ST 16-PE от Phoenix Contact предназначен для надёжного соединения проводников с системой заземления. Этот модуль используется там, где важна быстрая установка, устойчивость к вибрациям и долгий срок службы без обслуживания.

Назначение и область применения

Клеммный модуль ST 16-PE применяется для подключения заземляющих проводников в распределительных щитах, на оборудовании и в промышленных системах. Он обеспечивает постоянный электрический контакт между защищаемым устройством и контуром заземления. Подходит для стационарной установки в условиях повышенной вибрации, например - на станках, конвейерах, автоматизированных линиях и силовых панелях.

Технические характеристики

• Тип зажима: пружинный (безвинтовой)
• Максимальная площадь поперечного сечения провода: 16 мм2
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: 80 А
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Цвет корпуса: жёлтый (стандарт для заземляющих элементов)
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)

Совместимость и монтаж

ST 16-PE монтируется на DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в зажим и нажать на рычаг фиксатора - никаких инструментов не требуется. После вставки проводник надёжно удерживается пружинным механизмом. Удалить провод можно тем же рычагом - просто поднимите его и вытяните жилу. Модуль совместим с однопроволочными и многожильными проводами, в том числе с наконечниками типа “штыревые” и “втулочные”. Посадочный диаметр для шины PE - 6 мм.

Безопасность и стандарты

Kлеммный модуль ST 16-PE соответствует требованиям IEC 60947-7-1 и EN 60998-1. Конструкция выполнена из материалов, устойчивых к перегреву и горению (класс UL94 V-0). Жёлтый цвет корпуса соответствует нормам безопасности для заземляющих соединений.

Преимущества

• Быстрый монтаж и демонтаж без инструментов - экономия времени при сборке и обслуживании
• Устойчивость к вибрациям и механическим нагрузкам благодаря пружинному зажиму
• Нет необходимости периодической затяжки - unlike винтовые клеммы
• Высокая надёжность контакта даже при изменении температур и длительной эксплуатации
• Индикация состояния: при правильном подключении провод фиксируется до упора, слышен характерный щелчок

Ограничения применения

• Не предназначены для подключения гибких многожильных проводов без наконечника - возможен выход из строя пружины при некорректной подготовке жилы
• Не рекомендовано применение в средах с высокой химической агрессивностью (например, в цехах с постоянным воздействием кислот или растворителей)
• Не следует использовать в условиях частого открытия/закрытия дверей щита - риск повреждения рычага при случайном ударе
• Максимальная температура окружающей среды - +70 C; выше этого значения снижается надёжность зажима

Примеры использования

• Подключение корпуса ЧПУ-станка к основному заземляющему контуру через DIN-рейку в щите управления
• Объединение нескольких заземляющих проводов от датчиков и исполнительных механизмов в одном месте
• Фиксация заземляющего провода в распределительных щитах на пищевых производствах, где важно исключить вибрационную разболтанность контактов

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации - слишком длинная жила может помешать фиксации
• Для многожильных проводов используйте опрессованные наконечники - это продлит срок службы клеммы и предотвратит расслоение жил
• Проверьте плотность фиксации после монтажа: попробуйте слегка потянуть провод - он не должен двигаться
• При замене старого винтового клеммника на ST 16-PE учтите, что новый модуль занимает меньше места - можно компактнее расположить несколько заземляющих точек
• Артикул 3036165 - это оригинальный продукт Phoenix Contact. Аналоги могут отличаться по качеству материала и долговечности зажима.
