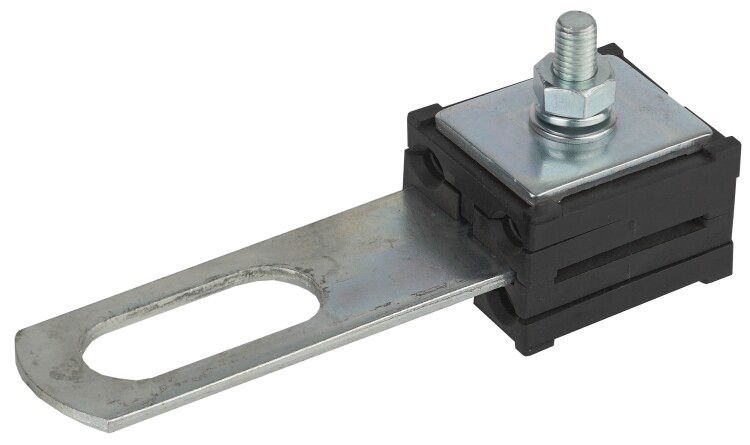

Зажим анкерный PAS210/450 (2х10/4х50) рознич. упак. (1шт.) (25/1000) | Б0036715 ЭРА

Зажим анкерный PAS210/450 (2х10/4х50) от ЭРА предназначен для надежного крепления и натяжения проводов СИП-4 на воздушных линиях электропередач. Изделие сочетает прочную сталь с антикоррозийным покрытием и устойчивые к УФ-излучению неметаллические элементы, обеспечивая долгую службу в суровых условиях.

Назначение и область применения

Зажим анкерный PAS210/450 (2х10/4х50) используется исключительно для фиксации и натяжения самонесущих изолированных проводов типа СИП-4. Применяется на магистральных и ответвительных линиях электропередач с открытым способом монтажа на опорах. Подходит для установки в районах с экстремальными температурами - от Arctic до тропических условий.

Технические характеристики

• Сечение жил: 2×10 мм2 / 4×50 мм2 - позволяет использовать с одножильными и многожильными СИП-4 проводами соответствующего сечения;
• Диаметр натяжного троса: 10–50 мм - совместим с основными типами сталеалюминиевых и композитных тросов;
• Максимальная растягивающая нагрузка: 11 767 Н - рассчитан на высокие механические усилия при натяжении;
• Номинальное напряжение: 1000 В - допустимо применение в сетях до 1 кВ;
• Материал корпуса: оцинкованная сталь + стеклоармированный полиамид - комбинирует металлическую прочность и электроизоляционные свойства неметалла;
• Защитное покрытие: горячее цинкование - защищает от коррозии даже при длительном воздействии влаги и хлора;
• Количество кабелей и жил: 4 - один зажим фиксирует четыре жилы СИП-4 одновременно;
• Цвет: черный - маскирует загрязнения и не выгорает на солнце;
• Устойчивость к УФ-излучению: да - материал не теряет прочность под прямыми солнечными лучами;
• Рабочий температурный диапазон: от –60 C до +50 C - работает в любых климатических зонах России и стран СНГ.

Совместимость и монтаж

Зажим анкерный PAS210/450 (2х10/4х50) монтируется открытым способом на опорах ЛЭП. Каждая жила СИП-4 заводится в отдельный канал зажима, после чего фиксируется затяжкой болтов. Монтаж не требует специального оборудования - достаточно обычного гаечного ключа. Герметичность не предусмотрена - изделие не предназначено для герметизации соединений, только для механического натяжения.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и устойчивости к внешним факторам, характерным для воздушных линий 0,4–1 кВ. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости. Отсутствие изоляции между жилами означает, что зажим не заменяет изолирующие переходники - все фазы должны быть изолированы сами проводами СИП-4.

Преимущества

• Одновременная фиксация четырех жил - снижает количество необходимых деталей и время монтажа;
• Высокая прочность на разрыв - гарантирует безопасность при сильных ветровых нагрузках и гололеде;
• Устойчивость к перепадам температур - не растрескивается зимой и не деформируется летом;
• Долговечность благодаря двойной защите - сталь с горячим цинком + UV-стабилизированный полиамид;
• Простота обслуживания - доступ к крепежу сохраняется даже после установки.

Ограничения применения

• Не применяется для внутренней проводки или закрытых распределительных устройств - только для открытых ЛЭП;
• Не является изолирующим элементом - нельзя использовать там, где требуется электрическая изоляция между жилами;
• Не рекомендован для кабелей других типов (например, АВВГ, NYM) - только для СИП-4;
• Не предназначен для частых демонтажей - постоянная фиксация, не для временных решений.

Примеры использования

• Анкерное крепление СИП-4 на угловых опорах ВЛ-0,4 кВ в деревне;
• Фиксация входа СИП-4 в дом через анкерный зажим на столбе;
• Натяжение ответвления от магистральной ЛЭП к группе домов;
• Установка на опорах в регионах с сильными зимними ветрами и обледенением (Сибирь, Дальний Восток).

Практические советы

• Перед монтажом проверьте, чтобы диаметр провода СИП-4 попадал в диапазон 10–50 мм - слишком тонкий или толстый провод не будет плотно фиксироваться;
• При затяжке используйте динамометрический ключ, если есть возможность - переусердствовать с моментом можно повредить полиамид;
• Обязательно проверяйте равномерность натяжения всех четырех жил - перекос вызывает повышенную нагрузку на одну сторону зажима;
• При установке на старых опорах убедитесь, что место крепления выдерживает расчетную нагрузку - зажим PAS210/450 (2х10/4х50) передает значительное усилие на кронштейн;
• Не используйте смазку на резьбе - она может привести к проскальзыванию при вибрации.
