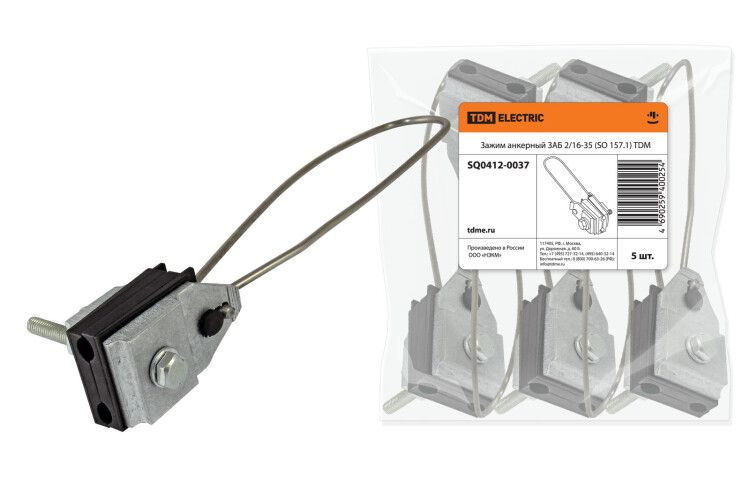

Зажим анкерный ЗАБ 2/16-35 (SO 157.1) 2 кабеля TDM SQ0412-0037

Зажим анкерный ЗАБ 2/16-35 (SO 157.1) от TDM ELECTRIC предназначен для надежного крепления и подвески самонесущих изолированных проводов (СИП) в воздушных линиях электропередач до 1 кВ. Он сочетает прочную металлическую основу с устойчивым к внешним факторам пластиковым корпусом, обеспечивая долговечность и безопасность монтажа даже в сложных климатических условиях.

Назначение и область применения

Зажим анкерный ЗАБ 2/16-35 (SO 157.1) используется для:

• Крепления СИП на опорах ЛЭП и фасадах зданий;
• Подключения абонентов к линии без отключения питания других потребителей;
• Перехода между изолированными СИП и неизолированными проводами;
• Ввода СИП в трансформаторные подстанции и соединения с силовым кабелем.

Применяется в городской и сельской сетях распределения электроэнергии до 1 кВ, особенно там, где важна быстрота монтажа и сохранение бесперебойной подачи энергии.

Технические характеристики

• Количество кабелей: 2 - позволяет одновременно закрепить два СИП-провода;
• Диаметр кабеля: 7,0–10,2 мм - совместим с типичными СИП-проводами 1×16, 1×25 и аналогичными;
• Макс. растягивающая нагрузка: 7,2 Н - рассчитан на механические усилия при нормальной эксплуатации, не предназначен для высоких динамических нагрузок;
• Материал: сталь с пластиковой оболочкой - металл обеспечивает прочность, пластик защищает от коррозии и снижает риск повреждения изоляции;
• Защитное покрытие: непрерывное холодное цинкование - повышает стойкость стали к влаге и атмосферным осадкам;
• Цвет: черный - маскирует загрязнения, соответствует эстетике городских линий;
• Модель/исполнение: EV019449 - внутренний код производителя, указывает на конкретную версию исполнения.

Совместимость и монтаж

Зажим анкерный ЗАБ 2/16-35 (SO 157.1) совместим с СИП-проводами стандарта IEC 60502-2 и ГОСТ 31943. Для установки требуется стандартный набор инструментов: гаечные ключи, плоскогубцы, возможно - специальный инструмент для затяжки клеммы. Крепление выполняется на штыревые или анкерные изоляторы. Установка возможна под напряжением - благодаря изолирующей оболочке и продуманной форме контактов. Обеспечивается плотная фиксация провода без пережима жил.

Безопасность и стандарты

Зажим анкерный ЗАБ 2/16-35 (SO 157.1) соответствует требованиям безопасности для оборудования низковольтных ЛЭП. Полимерная часть устойчива к УФ-излучению и экстремальным температурам, что исключает хрупкость и трещины при длительном использовании. Цинкование соответствует DIN EN ISO 1461, предотвращает образование ржавчины. Продукт не содержит свинца и других запрещённых компонентов.

Преимущества

• Возможность монтажа под напряжением - минимизирует простои при подключении новых абонентов;
• Высокая коррозионная стойкость - срок службы увеличен за счет комбинированного материала и цинкования;
• Сохранение целостности изоляции СИП - форма зажима исключает перегиб и повреждение оболочки;
• Эстетичный вид - черный цвет и компактная форма лучше вписываются в городскую среду;
• Простота установки - не требует специализированного оборудования, доступен для бригад с базовой подготовкой.

Ограничения применения

• Не предназначен для кабелей с диаметром менее 7,0 мм или более 10,2 мм - некорректная посадка приведёт к проскальзыванию или перегрузке;
• Работает только с СИП и аналогичными изолированными проводами - не подходит для голых проводов или медных жил без оболочки;
• Максимальная нагрузка 7,2 Н - не используйте в местах с высокими ветровыми или ледовыми нагрузками без дополнительной фиксации;
• Не рекомендован для постоянного погружения в воду - хотя материал устойчив к влаге, не является герметичным устройством.

Примеры использования

• Подключение частного дома к существующей ЛЭП без отключения соседних домов;
• Крепление СИП на стене многоэтажного здания при вводе электроснабжения;
• Соединение СИП с кабелем ВВГнг в трансформаторной будке;
• Замена старого анкерного зажима на новом участке ЛЭП после аварии - благодаря простоте замены ремонт занимает меньше времени.

Практические советы

• Перед монтажом проверьте диаметр СИП - он должен точно попадать в диапазон 7,0–10,2 мм; при меньшем диаметре используйте прокладку, чтобы избежать люфта;
• При установке под напряжением соблюдайте правила работы на живых частях - используйте изолирующие перчатки и инструменты;
• Не перетягивайте болты - достаточно равномерного усилия, чтобы провод не выскакивал, но не деформировал изоляцию;
• Проверяйте состояние цинкового покрытия перед установкой - при наличии глубоких царапин или сколов замените зажим;
• Для районов с повышенной влажностью и солёным воздухом (прибрежные зоны) дополнительно контролируйте состояние металла каждые 2 года.
