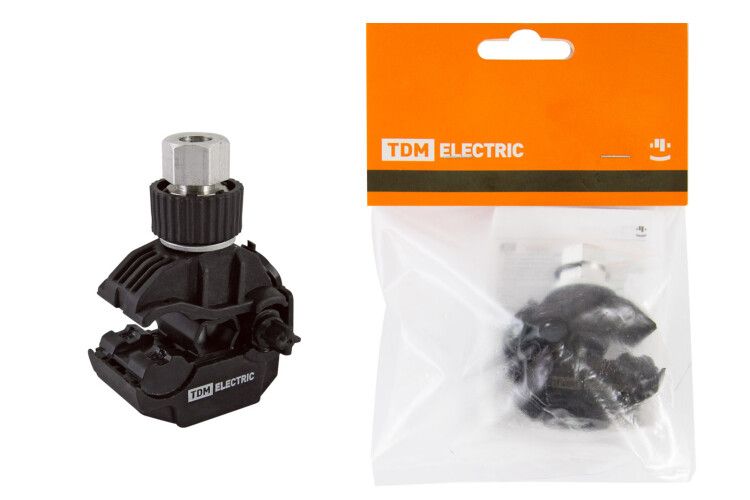

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/1,5-10 (P6, P616) рознич. упак. | SQ0412-1001 TDM

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/1,5-10 (P6, P616) розничная упаковка от TDM ELECTRIC предназначен для надёжного и герметичного подключения ответвительной линии к основному силовому кабелю без нарушения целостности изоляции магистрали. Применяется в воздушных ЛЭП напряжением до 1 кВ.

Назначение и область применения

Зажим ЗГОП 16-95/1,5-10 используется для создания ответвлений от основного провода в воздушных линиях электропередач до 1 кВ. Подходит для подключения новых потребителей, освещения, бытовых сетей и оборудования на существующих линиях без отключения питания. Удобен при реконструкции, модернизации и ремонте ЛЭП.

Технические характеристики

• Номинальное сечение магистрального провода: 16–95 мм2 (медный)
• Номинальное сечение ответвительного провода: 1,5–10 мм2 (медный)
• Тип соединения: винтовое с прокалыванием изоляции (IPC)
• Канал для магистрали: открытый с двух сторон - позволяет вводить провод с любого конца
• Канал для ответвления: открытый с одной стороны - удобен для одностороннего подключения
• Материал корпуса: полимер, устойчивый к УФ-излучению и перепадам температур
• Материал контактов: коррозионностойкий металлический сплав
• Изоляция: да - обеспечивает безопасную работу без необходимости зачистки жил
• Поверхность: без дополнительного покрытия - не требует антикоррозийной обработки после установки

Совместимость и монтаж

Зажим совместим с медными проводами только. Для работы требуется стандартный гаечный ключ. Монтаж выполняется следующим образом:

• Установите зажим на магистральный провод между опорами
• Затяните болт до момента отлома головки - это гарантирует правильный момент затяжки
• Вставьте ответвительный провод в боковой канал и закрутите второй болт

Не требует предварительной зачистки изоляции магистрали - прокалывающие зубцы обеспечивают контакт через изоляцию. Герметичная конструкция исключает попадание влаги внутрь.

Безопасность и стандарты

ЗГОП 16-95/1,5-10 соответствует требованиям к безопасности для распределительных сетей до 1 кВ. Конструкция исключает риск поражения током при работе под напряжением - благодаря изолированному корпусу и отсутствию доступных токоведущих частей после монтажа. Напряжение эксплуатации - до 1000 В переменного тока.

Преимущества

• Работа без отключения энергоснабжения - можно выполнять под напряжением
• Герметичность - защищает от влаги, пыли и коррозии, увеличивает срок службы
• Высокая механическая прочность - выдерживает нагрузки от ветра и веса проводов
• Простота монтажа - не требует специальных инструментов, обучение занимает минуты
• Стабильный контакт - прокалывающая система обеспечивает надёжное соединение даже при окисленных поверхностях

Ограничения применения

• Подходит только для медных проводов - не применяется с алюминием
• Не предназначена для подземной прокладки - работает только в воздушных ЛЭП
• Не допускается использование при температурах ниже -40C - материал теряет эластичность
• Не следует применять для многожильных проводов с большим количеством тонких жил - возможна деформация
• Не заменяет полноценное соединение в распределительном щите - только для ответвлений на линии

Примеры использования

• Подключение светильников к линии уличного освещения
• Присоединение домашней сети к воздушной линии в деревне
• Добавление нового абонента к существующей ЛЭП без демонтажа
• Обустройство временного питания на стройплощадках
• Модернизация старых линий без замены всего кабеля

Практические советы

• Перед монтажом проверьте, что сечение магистрали находится в диапазоне 16–95 мм2 - меньшее сечение может повредить зажим, большее - не будет плотно фиксироваться
• При использовании на высоких опорах используйте страховочные системы - работа в высоте требует соблюдения норм безопасности
• Не затягивайте болты сверх меры - отлом головки является индикатором правильного усилия; лишнее давление может повредить провод
• Проверяйте соответствие диаметра ответвительного провода - если он меньше 1,5 мм2, контакт может быть нестабильным
• После монтажа визуально убедитесь, что зажим плотно прилегает к магистрали и не шатается
