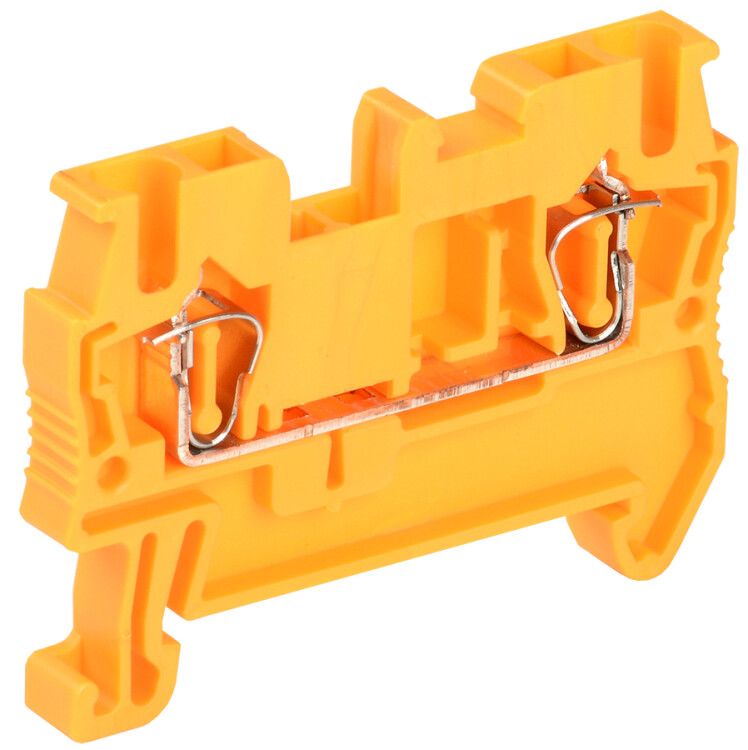

Клемма пружинная КПИ 2в-2,5 31А оранжевая | YZN11-002-K09 IEK

Клемма пружинная КПИ 2в-2,5 31А оранжевая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 4 мм2 и выдерживает нагрузку до 31 А. Артикул yzn11-002-k09 обеспечивает совместимость с другими элементами серии КПИ.

Назначение и область применения

Клемма пружинная КПИ 2в-2,5 31А оранжевая используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников. Часто применяется в автоматике, промышленном оборудовании, системах освещения и управления. Благодаря компактным габаритам и возможности установки на DIN-рейку, идеально встраивается в стандартизованные шкафы.

Технические характеристики

• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Номинальный ток: 31 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 0,2–4 мм2 - можно подключать как голые жилы, так и с наконечниками
• Количество контактов: один вход/выход, два зажима на одном уровне - позволяет разделять цепи без перемычек
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина: 5,2 мм - экономия места в шкафу
• Рабочая температура: от –40 C до +85 C - подходит для холодных и нагреваемых помещений
• Цвет: оранжевый - визуальное отличие от других клемм в шкафу
• Материал корпуса: огнестойкий полиамид класса V0 - самозагасающий, не распространяет пламя
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Позиция соединения: боковая - удобно при плотной компоновке
• Поддержка замыкающих пластин: да - можно соединить несколько клемм между собой

Совместимость и монтаж

Клемма пружинная КПИ 2в-2,5 31А оранжевая совместима со всеми изделиями серии КПИ от IEK. Монтаж выполняется защёлкиванием на стандартную DIN-рейку 35 мм - никаких болтов или инструментов не требуется. Для подключения: отожмите рычаг зажима, введите провод до упора, отпустите рычаг. Проверьте прочность соединения легким потягиванием. Можно использовать как с зачищенными жилами, так и с кабельными наконечниками (например, типа НШВИ).

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - соответствует требованиям IEC 60695-11-10. Обеспечивает самозатухание при возгорании. Работает в условиях повышенной влажности и перепадов температур. Соответствует нормам безопасности для внутреннего монтажа в электрошкафах. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании.

Преимущества

• Быстрое подключение - не нужен инструмент, достаточно вставить провод
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Компактность - всего 5,2 мм в ширину, много клемм поместится в ограниченном пространстве
• Гибкость подключения - поддерживаются как одножильные, так и многожильные провода
• Возможность маркировки и перемычек - легко организовать схему, не теряя порядок

Ограничения применения

• Не предназначен для подключения проводов сечением менее 0,2 мм2 - возможен плохой контакт
• Не рекомендован для внешней установки без защиты от прямого попадания воды - хотя IP-класс не указан, корпус не герметичен
• Запрещено применять в цепях переменного тока выше 800 В - превышение напряжения вызывает пробой изоляции
• Не следует использовать в местах с постоянным механическим воздействием - удары могут повредить корпус

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых проводников в групповых щитках
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Создание временных ответвлений при тестировании оборудования
• Сборка панелей управления для станков, конвейеров, насосов

Практические советы

• Перед подключением зачистите провод на 8–10 мм - слишком мало или слишком много оголённого металла снижает надёжность
• При использовании наконечников выбирайте тип, подходящий по размеру - не допускайте люфта
• Если используете замыкающие пластины - проверьте, чтобы они плотно сели на все соседние клеммы; слабый контакт увеличит сопротивление
• Для удобства обслуживания используйте маркировочные пластины - особенно важно при большом количестве проводов
• При сборке шкафа учитывайте посадочный размер: одна клемма занимает 5,2 мм, значит, 10 клемм займут около 52 мм - планируйте место заранее
• Не затягивайте провод силой - пружинный механизм рассчитан на точное усилие; лишнее давление может повредить контакт
